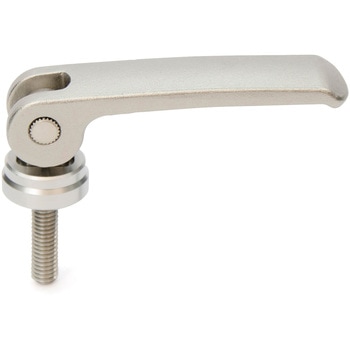

カムレバー(おねじ) - 固定タイプ - オールステンレス製
レバーの上下動作ですばやく締めつけと解放を行います。
オールステンレス製。耐蝕性・耐熱性にすぐれています。
ナットと組み合わせて使用してください。締めつけの調整は、ナットで行います。
レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。
材質(レバー部)SCS13/(SUS304相当)、(ねじ部)SUS303、(ピン)SUS303、(コンタクトプレート)SUS431
寸法H(mm)19.5
寸法d(mm)14
寸法D(mm)12
寸法T(mm)12
ねじ規格並目
寸法R(mm)44
寸法h(mm)(0°)13.2
寸法h(mm)(90°)12.7
内容量1個
注意
※くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。
