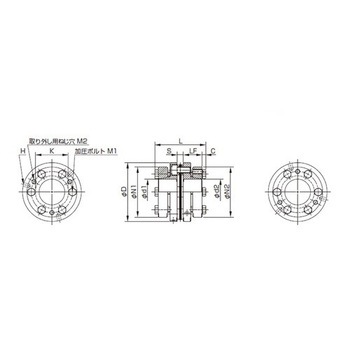

SFF サーボフレックスカップリング SFF-070SS (シングルエレメント・くさび締結方式)
最新サーボモータの仕様・寸法から、許容トルク、対応軸径などを設定、各社最新のサーボモータにベストマッチします。

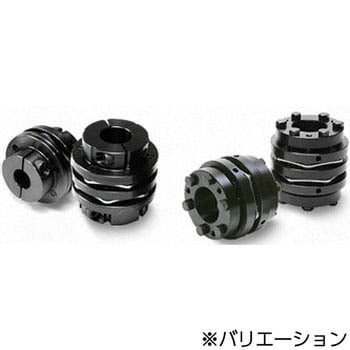

モデルは、組み立て作業性の良いクランプ方式と、信頼性の高いくさび締結方式をラインアップ。
いずれもメーカー従来比1.5倍以上(最大)の許容トルクを実現。カップリングのダウンサイジングが可能となり、慣性モーメントの低減にも貢献します。
用途NC旋盤、マシニングセンタ、チップマウンタ、放電加工機

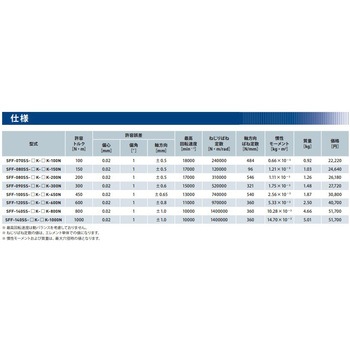

許容トルク(N・m)100
許容偏心(mm)0.02
許容偏角(°)1
軸方向変位(mm)±0.5
最高回転数(min-1[r.p.m])18000
ねじりばね定数(N・m/rad)240000
軸方向ばね定数(N/mm)484
慣性モーメント(×10-3kg・m2)0.66
材質(フランジ)S45C調質相当品
材質(エレメント)SUS304
内容量1個
