DT X軸ステージ

移動ガイドにアリ溝(D-T方式)を使用した移動ユニットのベース板なしタイプです。送り方式にラックピニオンを使用しており、大きな移動量が得られます。カメラ、センサなどの位置決め用途に広く利用いただけます。任意の位置で保持力の高いレバー式クランプによる固定が可能です。

耐荷重(N)39.2(4kgf) 送り方式移動機構：ラックピニオン式移動ガイドアリ材質アルミ合金移動方向X軸1方向クランプレバー式取付場所操作部：片ハンドル目量(mm)0.1 感度0.1mm 移動精度(mm)真直度0.03 表面処理黒アルマイト梨地種類xステージ内容量1台

お気に入りに追加

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 LS-112-NB LS-412-NB LS-612-NB LS-912-NB	質量(kg) 選択解除 0.24 0.31 0.4 0.55	ステージ寸法(mm) 選択解除 40×40 40×60 40×90 40×140	移動量(mm) 選択解除 ±10、ツマミ1回転：約18 ±15、ツマミ1回転：約18 ±30、ツマミ1回転：約18 ±50、ツマミ1回転：約18	モーメント剛性(sec/N・cm) 選択解除ピッチ剛性0.4、ロール剛性0.1 ピッチ剛性0.5、ロール剛性0.2 ピッチ剛性0.6、ロール剛性0.2 ピッチ剛性0.7、ロール剛性0.3	平行度(mm) 選択解除 0.06、運動：0.03 0.06、運動：0.04 0.06、運動：0.05 0.08、運動：0.06	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
85321286	LS-112-NB	0.55	40×140	±50、ツマミ1回転：約18	ピッチ剛性0.4、ロール剛性0.1	0.08、運動：0.06	￥20,000	￥19,980	￥19,980	￥21,978 （税込）	4日以内出荷返品不可
85321295	LS-412-NB	0.24	40×40	±10、ツマミ1回転：約18	ピッチ剛性0.7、ロール剛性0.3	0.06、運動：0.03	￥12,000	￥11,980	￥11,980	￥13,178 （税込）	4日以内出荷返品不可

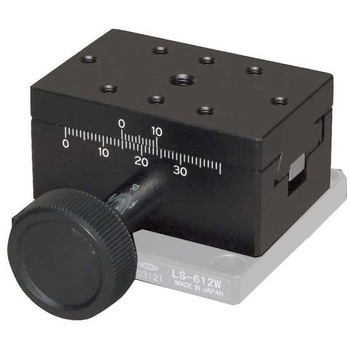

85321304	LS-612-NB	0.31	40×60	±15、ツマミ1回転：約18	ピッチ剛性0.6、ロール剛性0.2	0.06、運動：0.04	￥13,000	￥12,980	￥12,980	￥14,278 （税込）	5日以内出荷返品不可

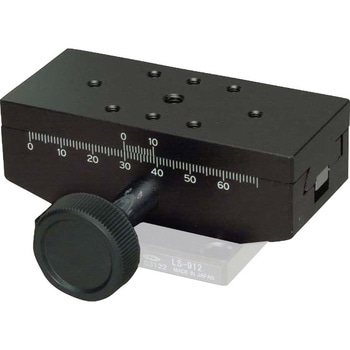

85321313	LS-912-NB	0.4	40×90	±30、ツマミ1回転：約18	ピッチ剛性0.5、ロール剛性0.2	0.06、運動：0.05	￥15,000	￥14,980	￥14,980	￥16,478 （税込）	5日以内出荷返品不可
