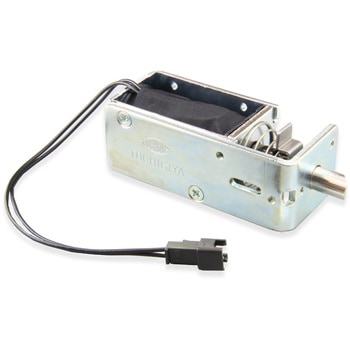

ソレノイドラッチ
ソレノイドを組み込んだラッチユニットです。
従来製品よりストロークが長く、吸引力が高い仕様です。
扉を押し込むことで施錠し、通電により解錠します。
ソレノイドはコネクタ付のリード線となっており、配線が容易に行えます。
- 用途
- 配電盤・分電盤・制御盤・ロッカー等
- 材質
- ベース：SPCC/3価クロメート、スライドプレート：SUS304/バレル研磨、復帰ばね：SUS304、ラッチ：SUS303、スプリングピン：SUS420、コネクタ：PA/黒色、十字穴付皿小ねじ：S/3価クロメート
- 定格電圧(V)
- DC24(連続定格)
- 消費電力(W)
- 5
- 定格電流(mA)
- 208
- コイル抵抗(Ω)
- 115±10%(at20℃)
- 吸引力(N[kgf])
- 3.44(0.35)以上：ストローク6mm/初期値/スプリング実装/水平にて
- 絶縁抵抗(MΩ)
- 100以上/DC500Vメガにて(コイル～フレーム間)
- 絶縁耐圧(V/min)(AC50/60Hz)
- 1000または1200(コイル～フレーム間/遮断電流2mA)
- 絶縁階級
- A種絶縁
- 温度上昇
- 60K以下：DC24V連続印加にて(周囲温度20℃/抵抗法)
- 内容量
- 1個
注意
※ラッチ方向を天面(上方向)にして使用しないでください。ラッチが作動しない場合があります。※本品をM3ねじにて取り付ける際には、ねじ先端がソレノイドに接触しないように注意してください。(使用ねじ：取付板厚+2mm)
※「長時間の通電」または「通電・非通電の繰返しが多い」使用状況の際には、実使用状態にて評価を実施して頂き、ラッチが収納状態から復帰することを確認してください(残留磁気の影響を確認してください)。
※通電動作時はラッチへの負荷を取り除いてください。
