Raspberry Pi I2C 絶縁型RS485ボード 電源5/3.3(GPIOポートから供給)V

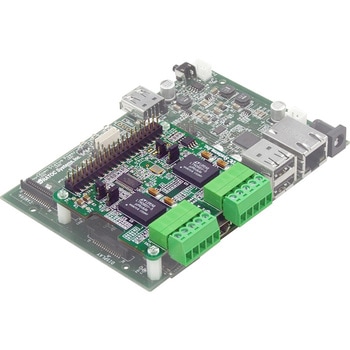

Raspberry Pi GPIO40Pinコネクタに装着する絶縁型RS485/RS422Aシリアルボード

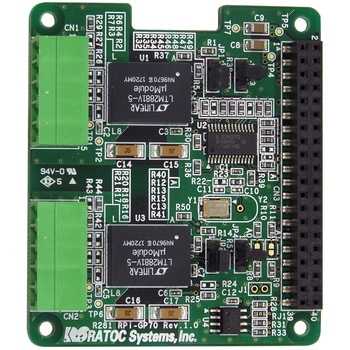

本製品は、RS-485/422Aシリアル通信が可能な、HATサイズ(65mm×56.5mm)のRaspberry Pi 拡張ボードです。本製品をRaspberry PiのGPIO(I2C)コネクタに接続し、FA現場の機器(PCやPLC、マイコンボードなどのコントローラー)の制御や、各種測定器を使った計測などがおこなえます。
RS-485/RS-422Aシリアルポートは2ポート搭載、コネクターは5ピンネジ式脱着型端子台
シリアルポートコネクタは5ピンネジ式脱着型端子台で、基板へ装着済み。結線やリプレイス時のケーブル接続を省力化します。シリアルポート0[CN1]とポート1[CN2]の終端抵抗と受信制御信号のON/OFFは、基板上のジャンパーにショートプラグを装着するだけの簡単設定。
Pythonモジュール「PyModbus」で、Modbus方式のシリアル通信をおこなうポートとして動作することを確認済み。
さらに、Triple-Rシリーズユーザーを対象に、Modbusプロトコル対応のスレーブアプリケーションと、クラウド導入WEBアプリケーションを無料提供しています。
ModbusスレーブアプリはRaspberry PiをModbusスレーブデバイスとして動作させるアプリで、Modbus/TCP、Modbus/ASCII、Modbus/RTU各種モードに対応しています。
クラウド導入WEBアプリは、Triple-Rシリーズからのデータをクラウド経由で管理・制御するためのテスト環境を提供しています。
I2C-シリアル2ポートのコントローラーにSC16IS752を採用
コントローラーとドライバ/レシーバ間を絶縁(絶縁耐圧2.5kV)。さらに2ポート間(CN1とCN2間)も絶縁し、強力にノイズ対策。安定した長距離伝送が可能です。
送受信各64ByteのFIFOバッファ搭載
高速通信時のデータ取りこぼしを防止し、安定した通信環境を提供します。
