02シリーズスタック形 取付ボルト(植込みボルト)
02シリーズスタック弁の取付ボルトです。

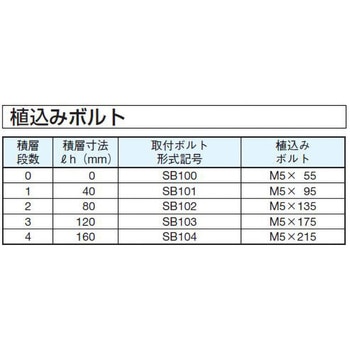

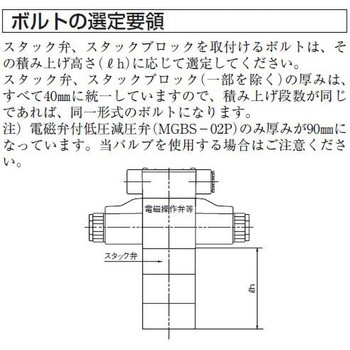

スタック弁、スタックブロックを取付けるボルトは、その積み上げ高さ(Lh)に応じて選定してください。
スタック弁、スタックブロック(一部を除く)の厚みは、すべて40mmに統一していますので、積み上げ段数が同じであれば、同一形式のボルトになります。
入数4本
ボルト締付トルク(N・m[kgf・cm])6～8[60～80])
内容量1式
注意
※ボルト4本で一式となります。※積層段数0は、電磁操作弁のみ(スタック弁の積層は無し)の場合です。

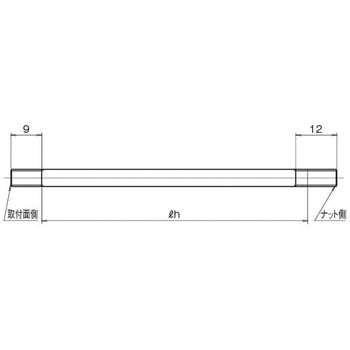

※植込みボルトをご使用の場合、マニホールドブロック等の取付面へは8mm以上ねじ込んでご使用ください。
