流量制御弁とは設定した流量となるように、油圧機器の油量を制御する弁。設定したい油の量は、流量制御弁の全面に付いているダイヤル設定器で調整できます。制御弁には流す油量範囲・接続口径・接続形式が色々あるため、使用に適した型式の選定が可能です。温度・圧力補償付きの流量制御弁は、油温や油圧が異なるときでも温度と圧力を補正し、一定の流量が維持できます。ストップ弁は、油圧機器に流す油を機器のメンテナンスなどで止めるときに使用する手動弁です。配管の途中にねじ込み式で接続しますが、同じように油圧機器の入口配管にねじ込みで接続し、手動で油量を調整する弁もあります。
デスタープランジャーはポンプからの圧力により、あらかじめ設定された吐出量のみを吐出する定量分配器です。先出しタイプの容積式分配器、容積式ポンプと使用
ねじの種類M
バルブ種類流量制御弁

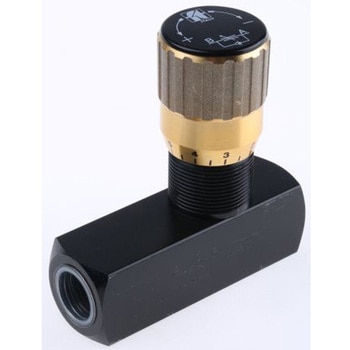

インライン形フローコントロールバルブ「8Fシリーズ」です。
ステップニードルにより、ノブの最初の3回転を使用することにより、低流量での微調整が可能。
カラーリングを目安にすることで、流量設定を短時間に行うことが可能。
保管は、錆の発生を防ぐ為に水分から保護して保管してください。
長期間保管の際は、作動油(防錆油入り)を入れ、ポート部をプラグ栓で密閉してください。
取付方法は、接続口に直接配管してください。
使用温度範囲(℃)-10～+60(油温、但し凍結なきこと)
ねじの種類Rc
接続方式ねじ接続形
クラッキング圧力(MPa)0.04
使用流体一般鉱物性作動油
バルブ種類流量制御弁
圧力・温度補償形ですので、圧力(負荷)および温度(作動油粘度)の変化にかかわりなく、設定された流量は一定です。油圧回路の流量を制御し、アクチュエータの精密な速度制御に使用されます。チェック弁付のものは制御流れと逆方向の自由流れが行えます。なお、デジタル目盛付きですので流量再現操作が容易です。
接続方式サブプレート取付形
バルブ種類流量制御弁
制御部をモジュラー化し、スタック(積み上げ)構造にした制御弁です。
最高使用圧力(MPa)25
質量(kg)1.4
管接続口径1/4
使用流体石油系作動油/水・グリコール系作動油
流量(L/min)(最大)40
クラッキング圧力(MPa[kgf/cm2])チェック弁：0.08[0.8]
制御ポートA・Bポート
バルブ種類流量制御弁
使用温度範囲(℃)-10～+60(但し、凍結なきこと)
使用作動油一般鉱物性作動油
最高使用圧力(MPa)34.5
クラッキング圧力(MPa)0.04
圧力・温度補償付のため、負荷圧力および油温が変化しても、設定した流量は一定に保たれます。流量調整ハンドルが4回転しますので微調整、再設定が容易にできます。微少流量から大流量まで制御できます。流量調整ハンドルロック用キー、ジャンピング防止機構等のオプションを用意しています。
最高使用圧力(MPa)21
接続方式ガスケット取付形
使用流体石油系作動油/水・グリコール系作動油
弁形式チェック弁無
バルブ種類流量制御弁
圧力補償機構の他に温度補償機構も備えており、油温が変化しても安定した制御流量が得られます。従来品に比べ制御流量範囲が大幅に増え、しかも微小流量の調整も容易にできます。
最高使用圧力(MPa)21
仕様温度補償フローコントロールバルブ
付属品六角穴付ボルトM10×75L 4本
質量(kg)7.9
管接続口径3/8
接続方式ガスケット取付形
クラッキング圧力(MPa[kgf/cm2])0.1[1.0]
逆流量(L/min)120(チェック弁付補助プレート使用時)
バルブ種類流量制御弁
コンパクト軽量タイプで、取付けスペースがわずかです。ニードルバルブを特殊形状にしてあるため、流量制御がスムーズにできます。内部で圧力をバランスさせてあるため、高圧時においてもハンドル操作が非常に軽快です。
最高使用圧力(MPa)21
接続方式ガスケット取付形
バルブ種類流量制御弁
圧力バランスをとった構造のため、高圧時でもハンドル操作が容易にできます。コンパクト設計のため、取付スペースが小さくできます。流量の微調整が容易にできます。
仕様Hシリーズ絞り弁
最高使用圧力(MPa)21
ねじの種類Rc
接続方式ねじ接続形
使用流体石油系作動油/水・グリコール系作動油
弁形式チェック弁無
クラッキング圧力(MPa[kgf/cm2])0.2[2]
バルブ種類流量制御弁
メカ式によりカムフランジャを押し下げることで圧油の流れ量を調整します。 特に精密な微速送りを可能ととする為に、圧力補償付・圧力温度補償付の2タイプが有ります。 都度精密な微速送り条件を可能とする為に「設定目盛付の流量調整ダイヤル装着」となっています。
接続方式ガスケット取付形
バルブ種類流量制御弁
圧力・温度補償付きのため、負荷圧力および油温が変化しても、設定した流量は一定に保たれます。
流量調整ハンドルが4回転しますので微調整、再設定が容易にできます。
最高使用圧力(MPa)21
トラスコ品番101-5630
質量(kg)3.9
管接続口径1/4
接続方式ガスケット取付形
使用流体石油系作動油/水・グリコール系作動油
流量(L/min)0.03～30
弁形式チェック弁付
バルブ種類流量制御弁
1台
￥66,900
税込￥73,590
翌日出荷
圧力補償機構の他に温度補償機構も備えており、油温が変化しても安定した制御流量が得られます。従来品に比べ制御流量範囲が大幅に増え、しかも微小流量の調整も容易にできます。
最高使用圧力(MPa)21
仕様温度補償フローコントロールアンドチェックバルブ
付属品六角穴付ボルトM8×55L 4本
質量(kg)3.7
管接続口径1/4
接続方式ガスケット取付形
クラッキング圧力(MPa[kgf/cm2])0.1[1.0]
逆流量(L/min)50
バルブ種類流量制御弁
逆流防止用のチェック弁をPポートに組み込んでモジュラー化したバルブです。
最高使用圧力(MPa)25
質量(kg)2.7
管接続口径3/8
接続方式ガスケット取付形
流量(L/min)100
クラッキング圧力(MPa[kgf/cm2])0.04[0.4]
制御ポートPポート
バルブ種類流量制御弁
圧力・温度補償付きのため、負荷圧力および油温が変化しても、設定した流量は一定に保たれます。0.01L/minの微少流量より制御が可能です。ジャンピング現象が非常に少ない構造です。
最高使用圧力(MPa)21
接続方式ガスケット取付形
使用流体石油系作動油/水・グリコール系作動油
弁形式チェック弁付
クラッキング圧力(MPa[kgf/cm2])0.035[0.35]
バルブ種類流量制御弁
主としてアクチュエータの速度制御をするために使用します。
負荷(圧力)の変動があっても自動的に常に安定した流量をえられます。
片側流れに対しては、スロットルバルブと同じ機能をもっており、
反対側の流れに対しては、チェック弁を通って、多くの流量を流す自由流となります。
工作機械などの小形用に用いるのが最適です。
呼び3/8B
最高使用圧力(MPa)21
接続ねじRc
クラッキング圧力(MPa)0.1以下
流量調整範囲(L/min)1～23
最低作動圧力(MPa)0.6
1個
￥28,900
税込￥31,790
翌日出荷
スプール位置を差動トランスで検出し、フィードパック制御(マイナーフィードパック)を行うLEM弁を最適に制御します。定電流特性により、電源電圧の変動やソレノイド温度上昇等による出力電流の変動がほとんどありません。出力電流波形(デイザ周波数、振幅)は、電磁比例制御弁のヒステリシスや分解能が最も良好になる様に設定されています。電流は、PWM(パルス幅変調)方式で制御されていますので、ドライパの発熱は最小限におさえられます。
電源電圧(V)AC100、200、220(50/60Hz共用)
許容電圧変動-10～+10%
適合負荷比例ソレノイド(DC24V)
入力DC0～5Vまたは1kΩのポテンショメータ
出力電流(mA)0～850
消費電力(VA)62
入力インピーダンス70±5kΩ
使用環境温度(℃)0～55
使用周囲湿度(%RH)25～90
制御弁LEM-G、LEMT-G03、LEMS一
質量(kg)3.3
仕様トリマ調整:(MIN)0～2V以上可変/(MAX)5～1.9V以下可変、ディザ選択:HIGH、MID、LOWの3種類より端子接続により選択
1台
￥88,900
税込￥97,790
91日以内出荷
絞り開度を変えることで、流量を無段階に調整することができます。Φ8口に接続されたパイプ、ホースからG1/4へ向かう作動油の流量の調整可能です。振動による絞り開度の変化がありません。スイベルカップリングとの置き替えが可能です。
用途油圧シリンダーの動作スピードを調整するために使います。
質量(g)130
管接続口径1/4
最高使用圧力(MPa)50
ねじの種類G
バルブ種類流量制御弁
調整用ダイヤル操作が可能な小型圧力・温度補償機構付流量調整弁です。 圧力変動、温度変化、粘度変化も無関係に一定の設定流量を調整可能です。
呼び2
最高使用圧力(MPa)14
質量(kg)4
接続方式ガスケット取付形
流量(L/min)0.03～1
バルブ種類流量制御弁
ハイテグラシステム(積層型)での電磁操作チェック弁付絞り弁・流用調整弁です。 二速制御回路でスピードコントロール用の絞り弁は圧力・温度補償付タイプと選択可能です。 バルブサイズも025型・03型の二種類となります。
最高使用圧力(MPa)14
バルブ種類流量制御弁/電磁制御弁
調整用ダイヤル操作が可能な圧力補償機構付流量調整弁02タイプです。 入口側及び出口側の圧力変動にたいし無関係に一定の設定流量を調整可能です。
呼び2
最高使用圧力(MPa)14
質量(kg)3.5
接続方式ガスケット取付形
バルブ種類流量制御弁
ハイテグラシステム(積層型)で、標準型式にて圧力温度補償仕様条件に合わせた選択を可能とし調整を簡単にするために、ダイヤル機能をプラスしました。
呼び025B
最高使用圧力(MPa)25
バルブ種類流量制御弁
通し始め圧力(Mpa)0.04
ハイテグラシステム(積層型)で、サイズ的にも025型・03型・06型をシリーズUP致しました。
バルブ種類流量制御弁
調整用ダイヤル操作が可能な圧力・温度補償機構付流量調整弁です。 02タイプで流量・圧力がサイズアップされたシリーズとなります。 入口側及び出口側の圧力変動に対し、また温度変化に対する粘度変化も無関係に一定の設定流量を調整可能です。 アクチェータ駆動初期の飛出し現象を小さくする機能「ジャンピング防止機能：301」も標準対応としています。
呼び2
質量(kg)4
接続方式ガスケット取付形
バルブ種類流量制御弁
調整用ダイヤル操作が可能な小型圧力・温度補償機構付流量調整弁です。 入口側及び出口側の圧力変動に対し、また温度変化に対する粘度変化も無関係に一定の設定流量を調整可能です。 アクチェータ駆動初期の飛出し現象を小さくする機能「ジャンピング防止機能：301」も標準対応としています。
呼び1
最高使用圧力(MPa)14
接続方式ガスケット取付形
バルブ種類流量制御弁
電流制御バルブでデジタル設定器・アンプが本体と一体構造となり、インターフェースは従来タイプとの互換性が有ります。 ショックレス制御・2速制御がデジタル設定器にて簡単行えます。
最高使用圧力(MPa)25
使用温度範囲(℃)0～60
バルブ種類方向制御弁/流量制御弁/電磁制御弁
ハイテグラシステム(積層型)絞り弁で、流量調整用のダイヤルを装着したタイプです。
呼び025B
最高使用圧力(MPa)25
流量(L/min)0.5～40
バルブ種類流量制御弁
シャットオフ弁付1段流量調整弁にたいしまして、更に絞り弁と有機的に組合わせた総合弁です。精密微速送りを「第一送り設定」「第二送り設定」と可能にしています。 タイプは03型04型と圧力温度補償付となります。
接続方式ガスケット取付形
バルブ種類流量制御弁
