ダイレクト形電磁比例絞り弁
比例ソレノイドでスプールを直接駆動し、その変位を差動トランスで検出し、スプール位置のフィードバック制御を行う比例絞り切換弁です。
圧力補償弁と専用ドライバとの組み合わせにより、高精度の比例流量制御を行うことができます。
LEMS弁は、スタック取付形で、専用の減圧形圧力補償弁(MGS)と組み合わせ、電磁操作弁の下にスタック取付することにより、Pポートのメータイン制御、またはTポートのメータアウト制御が高精度で比例流量制御できます。

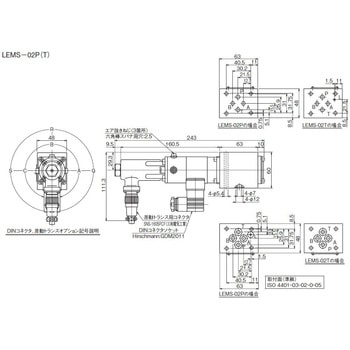

形式スタック形電磁比例絞り弁
呼び径1/4
最高使用圧力(MPa[kgf/cm2])21[210]
定格流量(L/min)25
圧力(MPa[kgf/cm2])Tポート許容排圧：2.5[25]
制御ポートPポート
コネクタ取付方向DIN：下側、差動トランス：下側
内容量1個
注意
※タンク、ドレン配管は、他のタンク配管と合流せず、直接タンクへ接続してください。※差動トランスの零点調整ねじは、出荷時に調整済みですので、さわらないでください。
