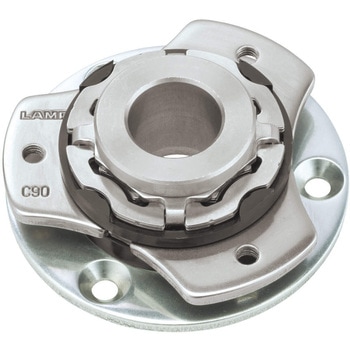

クリックスイベルヒンジHG-S15-16C型
360°回転するクリックヒンジです。
30°ごとに仮保持するタイプと、90°ごとに仮保持するタイプがあります。
中央の穴から配線を通せます。
クリックしない区間はフリクションが生じます。
- 用途
- タブレットスタンド、加工機、装置類の表示器角度調整など
- 材質/仕上
- シャフト：ステンレス鋼(SUS303)/素地、スプリングベース：ステンレス鋼(SUS430)/バレル研磨、スプリングプレート：ステンレス鋼/バレル研磨、ボールホルダー：ポリアセタール(POM)/ー、プレートA：ステンレス鋼(SUS430)/光沢バレル研磨、樹脂ワッシャ：ポリアセタール(POM)/ー、プレートB：ステンレス鋼(SUS430)/光沢バレル研磨
- 質量(g)
- 150
- 外径(Φmm)
- 60
- 使用温度(℃)
- 0～40
- トルク(N・m)
- 1.5±33%
- 推奨ねじ
- M4皿ねじ3個、M4ねじ3個
- 垂直許容荷重(N[kgf])
- 14.7
- 脱出トルクN・m(kgf・cm)
- クリック：3.3±15%
- RoHS指令(10物質対応)
- 対応
- 許容モーメント(N・m)
- 水平取付：1.47、垂直取付：0.29
- 中央部穴径(Φmm)
- 16
- 内容量
- 1個
注意
※取扱い上のご注意を必ずご確認ください。商品説明動画
