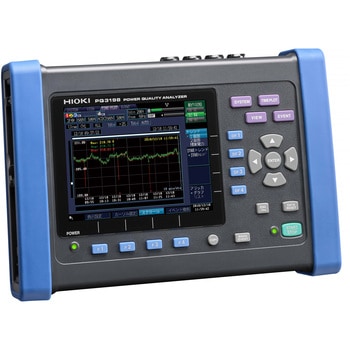

電源品質アナライザ
世界基準に準拠したトラブル検証が可能 (IEC61000-4-30 ClassA)
高精度な計測を、ギャップなしに連続測定(V: 公称電圧の±0.1%, A: ±0.1% rdg. ±0.1% f.s., W: ±0.2% rdg. ±0.1% f.s.)
高次高調波成分測定もカバーする、80kHzまでの広帯域電圧測定
トランジェント電圧は最大6000Vpeak、700kHzまで測定可能
AC 6000 Aまで測定可能
(ch1, ch2, ch3)とch4で2系統の電力測定、効率演算
インバータの簡易測定が可能、基本波周波数40~70Hz, キャリア周波数~20kHz
付属アプリPQ ONEで簡単にレポート作成が可能
GPSオプションで、複数機器間のデータの同時性を確保可能
- 付属品
- 取扱説明書×1、測定ガイド×1、電圧コードL1000×1(赤・黄・青・灰、黒×4、アリゲータクリップ×8)、スパイラルチューブ×20、カラークリップ、ACアダプタZ1002×1、ストラップ×1、USBケーブル(1m)×1、バッテリパックZ1003×1、SDメモリカード2GBZ4001×1
- セット内容
- 本体のみ(電流センサ別売)
- 幅(mm)
- 300
- 質量(kg)
- 2.6(バッテリパックZ1003含む)
- 高さ(mm)
- 211
- 質量(g)
- 2600(バッテリパックZ1003装着時)
- 奥行(mm)
- 68
- 電源
- ACアダプタZ1002 (100~240V、 定格1.7 A、 50/60 Hz)、バッテリパックZ1003 (連続使用時間180分、 ACアダプタ接続にて充電、 充電時間5時間30分)
- 表示
- 6.5型TFTカラーLCD (640×480ドット)
- 寸法(幅W×高さH×奥行D)(mm)
- 300×211×68
- インターフェース
- SD/SDHCメモリカード、LAN (HTTPサーバ機能/FTP機能)、USB 2.0 (通信)
- 測定機能
- 1.トランジェント電圧:2MHzサンプリング、2.周波数1波:1波形から演算200kHzサンプリング、3.電圧1/2実効値:半波ずらしの1波形ごと演算、電流1/2実効値:半波ごと演算、4.スウェル・ディップ・瞬停:電圧1/2実効値にて検出、5.突入電流:電流1/2実効値にて検出、6.電圧波形比較:判定エリアを自動生成して比較、7.瞬時フリッカ値:IEC61000-4-15による、8.周波数200ms:10波・12波から演算40~70Hz、9.周波数10秒間:10秒間の波形から演算40~70Hz、10.電圧波形ピーク、電流波形ピーク、11.電圧、電流、有効電力、皮相電力、無効電力、有効電力量、無効電力量、力率、変位力率、電圧不平衡率、電流不平衡率、効率、12.高次高調波(電圧/電流):2k~80kHz帯域、13.高調波/位相角(電圧/電流)、高調波電力:第0次~50次、14.高調波電圧電流位相差:第1次~50次、15.総合高調波歪み率(電圧/電流)、16.インターハーモニクス(電圧/電流):第0.5次~49.5次、17.Kファクタ(増倍率)、18.ΔV10フリッカ、IECフリッカ(短期間/長期間)
- 測定ライン
- 単相2線/単相3線/三相3線/三相4線に加え、 別途ch4で電圧/電流/電力測定 (直流または交流)
- 電圧レンジ(V)
- ch1~3: 電圧測定600.00 Vrms、 トランジェント測定6.0000 kVpeak、ch4: 600.00 VrmsまたはDC、 トランジェント測定6.0000 kVpeak
- 記録範囲
- 最長/繰返しON時: 1年、 最大記録イベント: 9999×366日 (1日9999件まで)、繰返しOFF時: 35日、 最大記録イベント: 9999件
- 電力レンジ
- 300.00 W~3.0000 MW (使用する電圧、 電流レンジにより自動的に決定)
- 電流レンジ
- AC 500.00 mA~5.0000 kAまで (使用するセンサにより測定範囲が異なる)
- 基本確度
- 電圧:公称電圧の±0.1%、電流:±0.1%rdg.±0.1%f.s.+電流センサ確度、有効電力:±0.2%rdg.±0.1%f.s.+電流センサ確度
- 内容量
- 1個
注意
※こちらの商品の校正書類はメーカー公式サイトで無料ダウンロードしていただけます。会員登録のうえご利用ください。ホーム>サービス・サポート>my HIOKI※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
