midi LOGGER GL 260
全チャネル絶縁・マルチファンクション入力に対応し、電圧や温度に加え、アナログ出
力センサー等で様々な現象を測定できる10チャネルデータロガーです。
最速10ms～1H間隔でデータ収録可能で、オプションの無線LANユニット装着で
無線による遠隔計測も可能です。
新しい遠隔操作サービス「G-REMOTE」対応機種で、簡単に遠隔操作もできます。
仕様・PCソフトウェア：標準付属・駆動電源：(AC電源アダプタ)AC100～240V/50～60Hz、(DC駆動)DC8.5～24V(専用ケーブル：B-514必要)、バッテリパック(専用バッテリ：B-573必要)/[外部サンプリング入力]最大入力周波数：100kHz・時間的誤差：1μs以下/[ アナログ入力ch数]10ch/TIME/DIV：1s～24h、 PC I/F：USB2.0(ハイスピード)、無線LAN(オプション装着時)
寸法(mm)約188×117×42
測定範囲電圧：20・50・100・200・500mV・1・2・5・10・20・50V・100V・1-5V F.S./温度：熱電対(K、J、E、T、R、S、B、N、C (旧W：WRe5-26))/湿度：0～100%(専用湿度センサB-530必要)
質量(g)約500(ACアダプタ、バッテリ含まず)
対応OSPCソフトウェア：Windows11/10
チャンネル数【入力】アナログ/10ch、パルス/4chまたはロジック/4ch
寸法(幅W×高さH×奥行D)(mm)約188×117×42(突起部含まず)
パルス数最大入力周波数：50kHz、最大カウント数：50kC/サンプリング(16Bitカウンタ)
外部出力アラーム出力(4ch)、出力形式：オープンコレクタ出力(5Vプルアップ抵抗10kΩ)
機能トリガ・アラーム機能、演算、データ保存機能、データバックアップ機能、チェックサム機能、収録機能、スケーリング機能、収録中機能
液晶サイズ4.3インチTFTカラー液晶ディスプレイ(WQVGA：480×272ドット)
記憶方式[内蔵メモリ]GL260： 約8GB (内蔵固定化) /[ 外部メモリスロット]SDカードスロット SDメモリカード：SDHC対応、 最大約32GBメモリ使用可能/[記憶内容]本体の設定条件・測定データ・画面コピー
メモリー本体：(内蔵)約8GB、(外部)SDカードスロット1口(最大32GB)
電源バッテリーDC7.2V(2875mAh)(バッテリパック オプション)
AC電源アダプタ(V)100～240/50～60Hz
電源(DC-V)8.5～24
表示器4.3インチTFTカラー液晶ディスプレイ(WQVGA：480×272ドット)
使用環境0～45℃、5～85%RH(バッテリ駆動時は0～40℃/充電時15～35℃)
消費電力(VA)36以下(ACアダプタ使用、LCD ON時、バッテリパック充電時、AC100V)
測定モード回転数モード/積算モード/瞬時モード
表示内容アナログ波形・測定中の過去データ表示・デジタル値・分割表示
サンプリング周期10ms～1h(10ms～50msは電圧のみ、ch数制限あり)、外部
トリガー[トリガ繰り返し]Off・On/[トリガ種類]スタート：トリガ成立でデータ収録開始、ストップ：トリガ成立でデータ収録停止/[トリガ設定]スタート：Off・レベル・アラーム・外部・時刻・曜日・一定時間、ストップ：Off・レベル・アラーム・外部・時刻・曜日・一定時間
外部入力トリガ入力(1ch)または外部サンプリング入力(1ch)、ロジック入力(4ch)またはパルス入力(4ch)/入力電圧範囲 ：0～+24V(片線接地入力)/入力信号：無電圧接点(a接点、b接点、NO、NC)、オープンコレクタ、電圧入力
RoHS指令(10物質対応)対応
耐振性自動車部品第一種A種相当

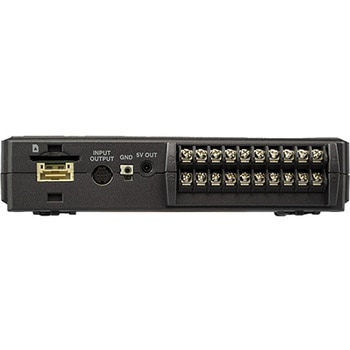

アナログ入力ネジ式端子
注意
※校正証明書付き商品は書類にお客様情報は記載されません。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
