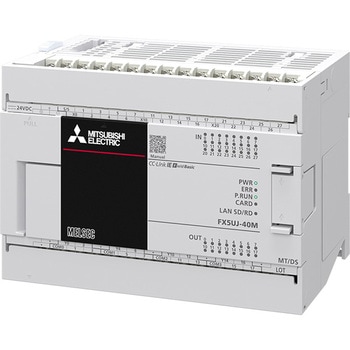

FX5UJ CPUユニット
定格周波数(Hz)50/60周波数(kHz)10信号形式無電圧接点入力、シンク：NPNオープンコレクタトランジスタ、ソース：PNPオープンコレクタトランジスタ電源電圧(V)●リレー出力外部：DC30以下 AC240以下(CE、UL、cUL規格対応外の時はAC250V以下)●トランジスタ出力外部：DC5～30保存温度(℃)-25～75(凍結なきこと)応答時間●入力：詳細はマニュアルをご覧ください●リレー出力： OFF→ON：約10ms ON→OFF：約10m●トランジスタ出力：Y0～3 5μs以下/10mA以上(DC5～24V)、Y3以降 0.2ms以下/200mA以上(DC24V)入力信号(電圧)DC24V +20%、-15%、(電流) X0～X7 5.1mA/DC24V、X10以降：4.0mA/DC24Vメモリー容量プログラム容量：48kステップ(96kバイト、フラッシュメモリ)、SDメモリカード：メモリカード容量分(SD/SDHCメモリカード：最大16Gバイト)、デバイス/ラベルメモリ：120kバイト、データメモリ/標準ROM：5Mバイト使用周囲温度(℃)0～55、凍結なきこと動作表示●入力：入力ON時LED点灯●リレー出力：出力ON時LED点灯●トランジスタ出力：出力ON時LED点灯フラッシュ書込み最大2万回保存温度範囲(℃)-25～75(凍結なきこと)定格感度電流(mA)●ON X0～X7：3.5mA以上、X10以降：3.0mA以上●OFF：1.5mA以下ヒューズ電源：250V 3.15A タイムラグヒューズ最大負荷電流(A)●リレー出力：2/1点 コモンあたりの抵抗負荷合計電流は下記としてください。・ 出力3点/コモン：6以下(コモンの詳細はマニュアルをご覧ください。)・ 出力4点/コモン：8以下(コモンの詳細はマニュアルをご覧ください。)●トランジスタ出力：0.5/1点 コモンあたりの抵抗負荷合計電流は下記としてください。・ 出力3点/コモン：0.6以下(コモンの詳細はマニュアルをご覧ください。)・ 出力4点/コモン：0.8以下(コモンの詳細はマニュアルをご覧ください。)入力電流(mA)X0～X7：5.3/DC24V、X10以降：4.0/DC24V接続形状脱着式端子台(M3ネジ)USBポート1ch入出力制御方式(1)入出力点数：256点以下、(2)リモートI/O点数：256点以下、(1)と(2)の合計点数：256点以下停電保持機能最大12Kワード保持方法大容量コンデンサ位置決め最大200kHz 3軸命令処理時間(ns)LD X0：34、MOV D0 D1：34最大格納ファイル本数デバイス/ラベルメモリ1本、[データメモリ] P：プログラムファイル数32本/FB：FBファイル数16本、[SDメモリカード] 2Gバイト511本/4G、8G、16Gバイト65534本最小負荷電流(mA)2使用周囲湿度(%RH)5～95、結露なきこと保存湿度(%RH)5～95(結露なきこと)割込種類内部タイマ割込み、入力割込み、高速比較一致割込み、ユニットからの割込み最小負荷電圧(V)DC5Ethernetポート1ch入力インピーダンス(kΩ)4.3停電保持時間(日)15内容量1個
