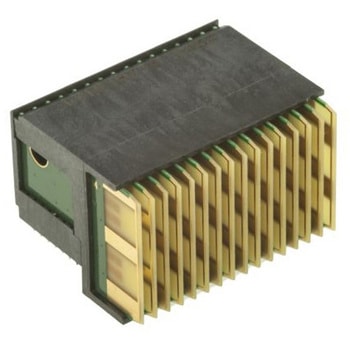

バックプレーンコネクタ オス 112 極 7 列 ライトアングル

TE Connectivity VITA 46 VPX準拠のMULTIGIG RTバックプレーンコネクタ
VITA 46 VPX準拠のMULTIGIG RTバックプレーンコネクタシステムでは、10 Gbit/s以上の高速データレートが可能です。VPXを使用すれば、VMEよりも速いレートでデータを伝送し、少ないピン数で帯域を拡張することができます。MULTIGIG RT VITA 46高速バックプレーンシステムには、バックプレーンレセプタクルコネクタとドーターカードコネクタが含まれています。これらのMULTIGIG RT VITA 46高速バックプレーンコネクタは、フットプリントを最適化したモジュラ設計を採用することで、信号品質を向上しています。千鳥配列の差動ペアでフットプリントノイズを最小限に抑えます。これらのVITA 46バックプレーンコネクタは、モジュラ設計を採用することで、多様な組み合わせで使用することができるので、設計の柔軟性が向上します。柔軟性の高いウェーハー配列オプションにより、カスタマイズも可能になります。これらのMULTIGIG RT VITA 46バックプレーンコネクタは、堅牢なピンレスインターフェイスを備えているので、信頼性と耐久性が向上し、優れたクロストーク性能を発揮し、未かん合状態でのESD保護が実現します。このコネクタは極性を備えているので、誤かん合を防止できます。また、コンプライアント基板ピンを搭載しているので、製造効率と優れた電気的性能を発揮できます。
品番1410187-3はドーターカードコネクタ - センターモジュール、差動 品番1410190-3はドーターカードコネクタ - センターモジュール、シングルエンド 品番1410189-3はドーターカードコネクタ - 左エンドハーフモジュール、ユーティリティ 品番1410140-1はバックプレーンコネクタ - センターモジュール 品番1410142-1はバックプレーンコネクタ - 右エンドモジュール 品番1410186-1はバックプレーンコネクタ - 右エンドハーフモジュール
特長と利点
VITA 46 VPXに準拠 10 Gbit/s以上の高速データ転送 柔軟な設計に対応できるモジュラ設計 最適化されたフットプリントで信号の品質を向上 ピンレスインターフェイスで信頼性を向上 優れたクロストーク性能 ESD保護を提供 カスタマイズ可能なウェハーインターフェイス 誤かん合を防止する極性化
コンプライアント基板ピンで、優れた電気性能を発揮
製品用途の情報
これらのMULTIGIG RT VITA 46高速バックプレーンコネクタは、信号品質の優れた高速データ伝送を必要とする、要件の厳しい用途に適しています。用途には、軍事、航空宇宙、防衛、堅牢なミッションクリティカル用途、大容量データストレージ、ハイエンド / ミッドレンジサーバー、通信機器などがあります。
