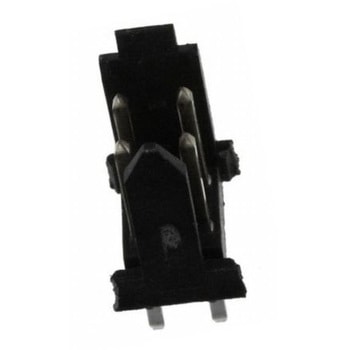

Amphenol Communications Solutions 基板接続用ピンヘッダ 4極 2.54mm 2列 76385-302LF
Dubox圧着コネクタハウジングとかん合し、電線対基板用途向けの2.54mmDuboxシリーズ基板シュラウド付きヘッダコネクタです。
このDubox基板ヘッダは、2面にシュラウドが付き、端と端を接続して積み重ねることができるため、基板スペースを節約できます。
このヘッダハウジングは、誤かん合を防止するための極性と、確実にかん合接続するためのフリクションロックを備えています。
このハウジングは高温熱可塑樹脂製で、リフローはんだ付けプロセスに耐えることができます。
この2.54mmDuboxヘッダには、垂直/ライトアングル実装オプションの1列/2列構成を用意しています。
エンドツーエンドスタッカブル
誤かん合を防止する極性化
フリクションロックで確実にかん合接続
ウェーブはんだ付けプロセスに耐えることができる高温ハウジング
ピッチ2.54mm
極数4
シリーズDubox
定格電圧1.0kV
行数2
材質(コンタクト)リン青銅
RoHS指令(10物質対応)対応
結線方法はんだ
シリーズ番号76385
シュラウド/アンシュラウドシュラウド
実装タイプスルーホール実装
接続方向ストレート
内容量1袋(5個)
