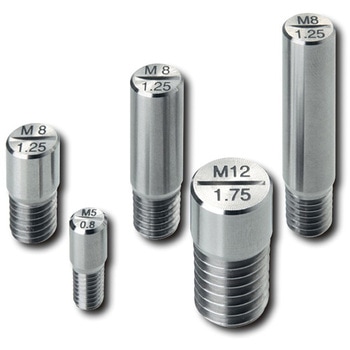

ネジピンゲージ

ネジピンゲージ 新潟精機(SK)

ねじ部分が途中から1/15テーパーねじになっており、テーパーねじでワークに固定できます。
「ねじ穴の面取りができない」「ねじ穴がワーク面に対し、斜めにあいている」など、従来のネジピンゲージが使用できないシーンの測定に威力を発揮します。
バーリング加工にも最適です。

用途ねじ穴の芯間測定、ねじ穴の位置出しに 材質(本体)ステンレス鋼 ねじ1/15テーパー 精度(mm)測定部:±0.005以下 RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
35件中 1~35件 各品番毎の詳細は注文コードをクリックしてください
注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
79941620 RA204-1 測定部:4.5 測定部とねじ部の振れ:0.01以下 10 測定部:3 M2xP0.4
4,100
3,698
4,068 (税込)
翌々日出荷
79941629 RA204-2 測定部:20 測定部とねじ部の振れ:0.015以下 25.5 測定部:3 M2xP0.4
6,100
5,498
6,048 (税込)
翌々日出荷
79941638 RA204-3 測定部:30 測定部とねじ部の振れ:0.02以下 35.5 測定部:3 M2xP0.4
7,300
6,598
7,258 (税込)
翌々日出荷
79941647 RA305-1 測定部:5 測定部とねじ部の振れ:0.01以下 12 測定部:4 M3xP0.5
5,000
4,498
4,948 (税込)
翌々日出荷
79941656 RA305-3 測定部:30 測定部とねじ部の振れ:0.02以下 37 測定部:4 M3xP0.5
8,850
7,998
8,798 (税込)
翌々日出荷
79941665 RA407-1 測定部:6 測定部とねじ部の振れ:0.01以下 14 測定部:5 M4xP0.7
5,000
4,498
4,948 (税込)
翌々日出荷
79941674 RA407-2 測定部:20 測定部とねじ部の振れ:0.015以下 28 測定部:5 M4xP0.7
7,400
6,698
7,368 (税込)
翌々日出荷
79941690 RA407-3 測定部:30 測定部とねじ部の振れ:0.02以下 38 測定部:5 M4xP0.7
8,900
7,998
8,798 (税込)
翌々日出荷
79941699 RA508-1 測定部:7 測定部とねじ部の振れ:0.01以下 16 測定部:6 M5xP0.8
5,700
5,198
5,718 (税込)
翌々日出荷
79941708 RA508-2 測定部:20 測定部とねじ部の振れ:0.01以下 29 測定部:6 M5xP0.8
8,600
7,798
8,578 (税込)
翌々日出荷
79941717 RA508-3 測定部:30 測定部とねじ部の振れ:0.02以下 39 測定部:6 M5xP0.8
10,300
9,298
10,228 (税込)
翌々日出荷
79941726 RA610-1 測定部:8 測定部とねじ部の振れ:0.01以下 18 測定部:7 M6xP1.0
5,700
5,198
5,718 (税込)
翌々日出荷
79941735 RA610-2 測定部:20 測定部とねじ部の振れ:0.015以下 30 測定部:7 M6xP1.0
8,600
7,798
8,578 (税込)
翌々日出荷
79941744 RA610-3 測定部:30 測定部とねじ部の振れ:0.02以下 40 測定部:7 M6xP1.0
10,300
9,298
10,228 (税込)
翌々日出荷
79941760 RA8125-1 測定部:8.5 測定部とねじ部の振れ:0.01以下 19 測定部:9 M8xP1.25
6,400
5,798
6,378 (税込)
翌々日出荷
79941769 RA8125-2 測定部:20 測定部とねじ部の振れ:0.015以下 30.5 測定部:9 M8xP1.25
9,500
8,598
9,458 (税込)
翌々日出荷
79941778 RA8125-3 測定部:30 測定部とねじ部の振れ:0.02以下 40.5 測定部:9 M8xP1.25
11,400
9,998
10,998 (税込)
翌々日出荷
79941787 RA1015-1 測定部:8.5 測定部とねじ部の振れ:0.01以下 21 測定部:11 M10xP1.5
6,400
5,798
6,378 (税込)
翌々日出荷
79941796 RA1015-2 測定部:20 測定部とねじ部の振れ:0.015以下 32.5 測定部:11 M10xP1.5
9,500
8,598
9,458 (税込)
翌々日出荷
79941805 RA1015-3 測定部:30 測定部とねじ部の振れ:0.02以下 42.5 測定部:11 M10xP1.5
11,400
9,998
10,998 (税込)
翌々日出荷
79941814 RA1215-1 測定部:8.5 測定部とねじ部の振れ:0.01以下 23 測定部:13 M12xP1.5
7,100
6,398
7,038 (税込)
翌々日出荷
79941830 RA1215-2 測定部:20 測定部とねじ部の振れ:0.015以下 34.5 測定部:13 M12xP1.5
10,600
9,598
10,558 (税込)
翌々日出荷
79941839 RA1215-3 測定部:30 測定部とねじ部の振れ:0.02以下 44.5 測定部:13 M12xP1.5
12,700
11,980
13,178 (税込)
翌々日出荷
79941848 A12175-1 測定部:8.5 測定部とねじ部の振れ:0.01以下 23 測定部:13 M12xP1.75
7,100
6,398
7,038 (税込)
翌々日出荷
79941857 A12175-2 測定部:20 測定部とねじ部の振れ:0.015以下 34.5 測定部:13 M12xP1.75
10,600
9,598
10,558 (税込)
翌々日出荷
79941866 A12175-3 測定部:30 測定部とねじ部の振れ:0.02以下 44.5 測定部:13 M12xP1.75
12,700
11,980
13,178 (税込)
翌々日出荷
79941875 RA1415-1 測定部:8.5 測定部とねじ部の振れ:0.01以下 23.5 測定部:15 M14xP1.5
7,900
6,998
7,698 (税込)
翌々日出荷
79941884 RA1415-2 測定部:20 測定部とねじ部の振れ:0.015以下 35 測定部:15 M14xP1.5
11,700
10,980
12,078 (税込)
翌々日出荷
79941900 RA1415-3 測定部:30 測定部とねじ部の振れ:0.02以下 45 測定部:15 M14xP1.5
14,100
12,980
14,278 (税込)
翌々日出荷
79941909 RA1615-1 測定部:8.5 測定部とねじ部の振れ:0.01以下 23.5 測定部:17 M16xP1.5
12,300
10,980
12,078 (税込)
翌々日出荷
79941918 RA1615-2 測定部:20 測定部とねじ部の振れ:0.015以下 35 測定部:17 M16xP1.5
18,400
16,980
18,678 (税込)
翌々日出荷
79941927 RA1615-3 測定部:30 測定部とねじ部の振れ:0.02以下 45 測定部:17 M16xP1.5
22,100
19,980
21,978 (税込)
翌々日出荷
79941936 RA1815-1 測定部:8.5 測定部とねじ部の振れ:0.01以下 24.5 測定部:19 M18xP1.5
12,300
10,980
12,078 (税込)
翌々日出荷
79941945 RA1815-2 測定部:20 測定部とねじ部の振れ:0.015以下 36 測定部:19 M18xP1.5
18,400
16,980
18,678 (税込)
翌々日出荷
79941954 RA1815-3 測定部:30 測定部とねじ部の振れ:0.02以下 46 測定部:19 M18xP1.5
22,100
19,980
21,978 (税込)
翌々日出荷
