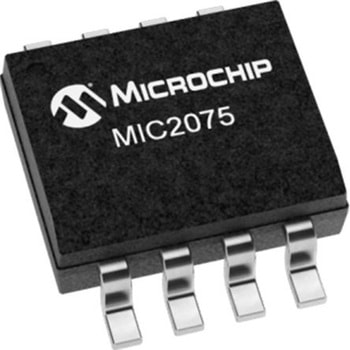

MIC2025及びMIC2075は、回路保護を必要とする汎用配電向けに最適化されたハイサイドMOSFETスイッチです。MIC2025/75は内部で電流が制限されており、サーマルシャットダウンによりデバイスと負荷が保護されます。MIC2075は、障害モードの消費電流を低減する「スマート」サーマルシャットダウン機能を備えています。最大オン抵抗: 140 mΩ 動作電圧範囲: 2.7 V → 5.5 V 最小連続出力電流: 500 mA サーマルシャットダウンによる短絡保護 3 msフィルタによる障害ステータスフラグで誤アサーションを排除 電圧低下ロックアウト 最大オン抵抗: 140 mΩ 動作電圧範囲: 2.7 V → 5.5 V 最小連続出力電流: 500 mA サーマルシャットダウンによる短絡保護 3 msフィルタによる障害ステータスフラグで誤アサーションを排除 電圧低下ロックアウト 逆電流の防止(「ボディダイオード」なし) 回路ブレーカモード(MIC2075)により消費電力を削減 ロジック互換入力 ソフトスタート回路 低待機電流 MIC2525とピン互換
