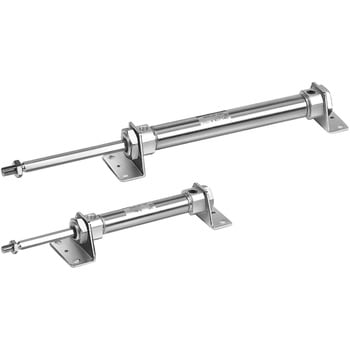

CM2K-Z Series エアシリンダ/ロッド回り止め形：単動・押出し
六角形のロッドによりロッドが回転しないシリンダです
高い不回転精度
Φ20、Φ25-±0.7°
Φ32、Φ40ー±0.5°
無給油で使用可能
標準シリンダと取付は同寸法
オートスイッチの取付も可能
シリンダのストローク位置の検出が簡単になるオートスイッチ付とすることができます。
- ストローク(mm)
- 100
- 取付支持形式
- ボスカットロッド側フランジ形
- クッション
- ラバークッション
- 使用ピストン速度(mm/s)
- 50～500
- 作動方式
- 単動押出し形
- 最高使用圧力
- 1.0MPa
- 使用流体
- 空気
- 許容運動エネルギー(J)
- 0.27
- チューブ内径(Φmm)
- 20
- 保証耐圧力(MPa)
- 1.5
- 最低使用圧力(MPa)
- 0.18
- 周囲温度および使用流体温度(℃)
- ‐10～70 (ただし凍結なきこと)
- 給油
- 不要(無給油)
- ストローク長さの許容差
- 0～+1.4mm
- RoHS指令(10物質対応)
- 対応
- ロッド先端ねじ
- 形状：ロッド先端おねじ
- ロッド不回転精度(°)
- ±0.7
- ロッド先端金具
- なし
- 揺動受け金具
- なし
- オーダーメイド仕様
- 標準
- オートスイッチ有無
- なし
- 内容量
- 1個
