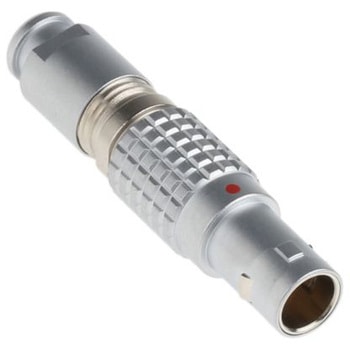

Lemo 丸型コネクタ， 7極，ケーブルマウント， FGG.0B.307.CLAD52Z

Name: Lemo 丸型コネクタ， 7極， ケーブルマウント， FGG.0B.307.CLAD52Z
Brand: LEMO

Lemo 丸型コネクタ， 7極，ケーブルマウント， FGG.0B.307.CLAD52Z LEMO

仕様●極数： 7●実装タイプ：ケーブルマウント●プラグ/ソケット：プラグ●コンタクトジェンダー：オス●結線方法：はんだ●IP保護等級： IP50●シリーズ： 0B●シェルサイズ： 0●ハウジング材質：真鍮●表面処理：コンタクト：ニッケルの上に金●動作温度 Max： +250℃●ストレインリリーフブーツは別売りです。. Lemo 0Bシリーズケーブルプラグ / ソケット. Lemo 0Bシリーズ丸形金属製プラグとソケットです。このケーブル取り付けコネクタは、安全に確実にかん合できるように、ユニークなプッシュプルセルフラッチ機構を備えています。また、この工業用丸形コネクタは、コンタクト密度を高め、類似コネクタとの誤かん合を防止するためにGコーディングとなっています。0Bシリーズのケーブルコネクタは、360 °シールドによりEMI性能を高め、高精度で干渉のない信号を必要とする用途に最適です。ケーブル取り付けプラグは、パネル取り付け又は基板実装ソケットとかん合します。ケーブル取り付けソケットはパネルプラグとかん合します。. Lemoプッシュプル型セルフラッチ接続システム. このセルフラッチシステムは、簡単かつ効果的な保持ソリューションです。ケーブルの振動、衝撃、引っ張りに対して完全に保護します。. システム接続. セルフラッチシステムは、軸方向にプラグを接合部に押し込むだけで、作動するようになっています。内部ラッチで確実に固定すれば、接続が外れることはほとんどありません。ケーブルや他の部品に引っ張られても、接合は外れません。. システム解除. 接続を解除する必要がある場合は、外側ボディのリリーススリーブを軸方向へ引くだけで、内部のラッチ機構が解除されます。次に、2つに分割したソケットから、プラグを引き抜きます。. 特長. 高密度用途向けのコンパクトな形状ユニークなプッシュ - プルラッチシステムによる確実なかん合を実現耐振動性/耐衝撃性完全な EMC 遮蔽を実現する 360 ° シールド保護等級：IP50 Gコーディングによる高密度コンタクトはんだ端子金めっき真鍮コンタクト保護を強化するケーブルコレット、ストレインリリーフ、ダストキャップは別売りです。. 用途. 0Bシリーズのシールド付きコネクタは小型のため、産業用電子機器分野の用途に最適です。主な用途は、次のとおりです。. 測定装置センサ/アクチュエータ計測医療機器オーディオ / ビデオ. 環境. Lemo 0Bシリーズは、IP50等級のため、天候の影響を受けない、屋内用途のみに適合しています。中程度の防塵性がありますが、防水性がないため、水に接触させたり、過酷な環境で使用したりしないでください。. よくある質問. Q - アクセサリは用意されていますか。 A - 0Bシリーズには、さまざまなダストキャップが用意されています。ダストキャップは、コネクタを未使用時に保護します。代表品番； 178-9057 178-9057 、； 178-9085 178-9085 、； 178-9114 178-9114 を参照してください。 A - 0Bシリーズには、ストレインリリーフブーツとコレット製品が用意されています。これにより、コネクタへのケーブルエントリをより確実に保護できます。代表品番； 215-6026 215-6026 、； 215-6048 215-6048 、； 215-6054 215-6054 を参照してください。 RoHS指令(10物質対応)対応内容量1個
