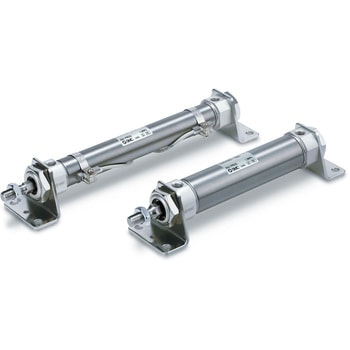

CM2K-Z Series エアシリンダ/ロッド回り止め形：複動・片ロッド
六角形のロッドによりロッドが回転しないタイプ
高い不回転精度
Φ20、Φ25-±0.7°
Φ32、Φ40-±0.5°
無給油で使用可能
標準シリンダと取付は同寸法
オートスイッチの取付も可能
シリンダのストローク位置の検出が簡単にな
るオートスイッチ付とすることができます。
- ストローク(mm)
- 500
- 取付支持形式
- 軸方向フート形
- 形式
- 空気圧タイプ
- 使用ピストン速度(mm/s)
- 50～500
- 作動方式
- 複動片ロッド
- 最高使用圧力
- 1.0MPa
- 使用流体
- 空気
- 許容運動エネルギー(J)
- 0.78(有効クッション長さ11.0mm)
- チューブ内径(Φmm)
- 25
- 保証耐圧力(MPa)
- 1.5
- 最低使用圧力(MPa)
- 0.05
- 周囲温度および使用流体温度(℃)
- ‐10～70(ただし凍結なきこと)
- 給油
- 不要(無給油)
- ストローク長さの許容差
- 0～+1.4mm
- RoHS指令(10物質対応)
- 対応
- ロッド不回転精度(°)
- ±0.7
- シリンダ追記号
- エアクッション、ロッド先端おねじ、ジャバラなし、揺動受け金具なし
- オートスイッチ有無
- なし
- 内容量
- 1個
