MESH GPIOタグ用USBパワースイッチボード

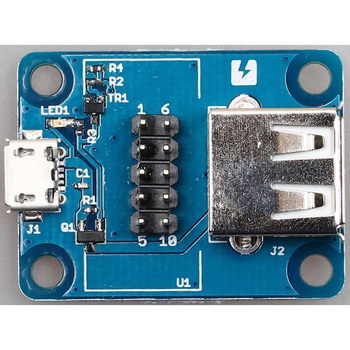

MESH GPIOタグを使ってUSB電源のON/OFFを制御するモジュールです。USBによる給電で動作するデバイスの電源をON/OFFできます。MESH GPIOタグのVOUT端子とUSBの5V出力が連動します。出力がONになると基板上の赤色LEDが点灯します。このモジュールの他に、microUSBケーブル、USB電源が必要です。USBの通信機能は使用できません。
仕様【MESH GPIO接続ピン】VOUT(初期設定)、PWM(SJ1で切り替え可能)※基板裏面のSJ1で接続ピンを切り替えられます。使用するデバイスの電源をPWM端子と連動させて問題がないか確認した上で切り替えてください。電圧(V)入出力：5出力電流(A)1(mx)ケーブル入力側(microUSBタイプB)、出力側(USBタイプA)内容量1個
注意
※GPIOタグを接続する向きにご注意ください。GPIOタグのピン番号と基板のピン番号が一致する向きで接続します。ユニバーサル基板 の新着商品
