M5Stack用タイマーパワーユニット(INA3221)

Name: M5Stack用タイマーパワーユニット(INA3221)
Brand: M5Stack

OLEDディスプレイ付きタイマ電源ユニット
指定した時刻でGroveポートに接続した機器の電源をオン/オフできるタイマーユニットです。リアルタイムクロックとSTM32マイコンを内蔵し、0.66インチのOLEDディスプレイや2個の押しボタンスイッチを備えています。LiPo電池の充放電制御、電源電圧/電流値の把握、リアルタイムで情報表示や設定変更が可能です。M5 Core/AtomにI2Cインターフェース接続することにより、I2Cコマンドで電源のオン/オフ時刻やウェイクアップ/スリープ条件などを設定できます。
USB Type-Cコネクタから給電し、1.25-2P端子からLiPo電池に接続できます。330mAのバッテリー充電回路とDC/DCコンバータを内蔵し、Groveポートを介して外部機器に5V/800mAの電力を供給できます。また、INA3221センサにより、電源の入出力電流と電圧をリアルタイムでモニターできます。
オン/オフの時刻を個別に設定できるRTCによるタイマ設定
LiPo電池を330mAの電流で充電する制御回路を内蔵
LiPo電池の出力から5Vを生成するDC/DCコンバータを搭載
INA3221を使用した電圧/電流のモニタリング機能を搭載
電源のオン/オフは押しボタンスイッチによるマニュアル操作も可能

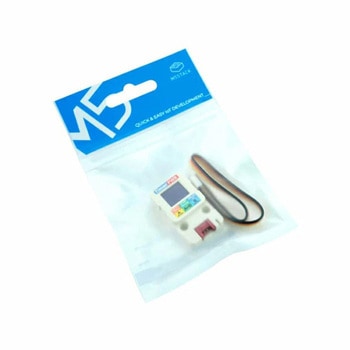

仕様【内蔵MCU】STM32G031G8U6セット内容INA3221搭載タイマーパワーユニット ×1、Groveケーブル ×1外形寸法(mm)24×40×11電源(V)5 (DC/DCコンバータにより昇圧)、出力例：DC4.96V/800mA(1400mAhのLiPo電池接続時)スイッチ【操作】2インターフェース【Grove】I2C接続、使用アドレス：0x56バッテリー3.7VのLiPo電池を使用(付属していません)、バッテリー端子：1.25 mmピッチ2ピン(3.7V LiPo電池用)、充電電流：330mA、充電IC：LGS4056HLED【電源インジケータ】1表示デバイス0.66インチOLEDディスプレイ(白色、64×48)入力電源(V)5(電源入力専用のUSB Type-Cコネクタ)内容量1個
