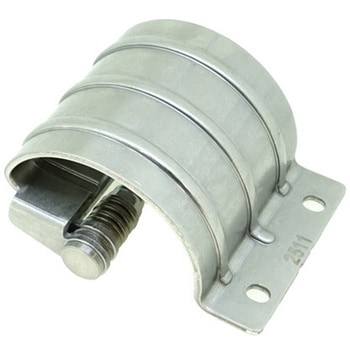

導電性フリーストップヒンジ(裏蝶番型)
任意の位置で静止できるヒンジの導電仕様です。
筐体の外観を損なわないよう、裏側(内側)に取り付けられます。
従来品と比べ、開き角度を大きく確保できます。
横使いおよび縦使いが可能です。
- 用途
- 什器(精算機、チャージ機)・扉の開き角度を大きく取りたい筐体・扉の垂れを嫌う筐体・導電性を求める筐体・デザイン重視で外観を損ねたくない筐体等
- 長さ(mm)
- 【ヒンジピース(B)を取り付けるスタッドボルト】10以下
- 使用温度範囲(℃)
- 0～+60
- 取付方向
- シャフト水平状態および垂直状態
- 抵抗値
- ヒンジピース(A)・(B)間で0.1Ω以下
- 耐久性
- シャフト水平状態：20000回(常温)，シャフト垂直状態：20000回(常温)
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
関連資料：(3.28MB)
注意
※抵抗値は本製品単体での数値となります。※『ボンディング線不要の効果』『ボンディング線併用で断線時の導電補助の効果』を期待できますが、必ず実装にて検証の上でご判断ください。
※また、電材部品(リード線等)としての使用はしないでください。塗装面は電気が流れないため、塗装筐体に取り付ける際は取付穴周辺にマスキングを施して取り付けてください。
※参考扉重量は蝶番を2個使用した場合の値です。強度に対してのものであり、トルクに対してのものではありません。
※本品は屋内仕様です。
