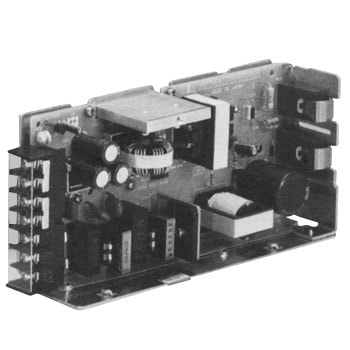

※サンプル画像(詳細は各品番の仕様をご確認ください)

標準電源ユニットタイプ

Name: 標準電源ユニットタイプ
Brand: コーセル
SKU: 8493721
Price: 12120 JPY
Availability: Discontinued
Rating: 5.00 (1 reviews)

(1件のレビュー)

取扱い終了

お気に入りに追加

内容量1個注文コード08493721 品番PAA100F-15

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。

参考基準価格(税別)￥11,300

この商品は60種類から選べます他の種類を見る

高調波電流規制対応策(IEC61000-3-2適合)
ワイド入力(AC85～264V)

仕様

リモートセンシング：可能
リモートコントロール：可能(オプション)
ただし、外部に駆動用電源必要

使用温度範囲(℃)

-10～+65(結露なし)
(取付方法、カバー有無で異なります)

規格

雑音端子電圧：FCC-B、CISPR22-B、EN55022-B、VCCI-B準拠
高調波電流：IEC61000-3-2準拠

定格入力電流(A)

1.4typ(ACIN 100V)
0.7typ(ACIN 200V)

力率

0.99typ(lo=100%、ACIN 100V)
0.95typ(lo=100%、ACIN 200V)

突入電流(A)

20typ(lo=100%) (コールドスタート時、ACIN 100V)
40typ(lo=100%) (コールドスタート時、ACIN 200V)

絶縁耐圧

入力-出力・RC：AC3000V 1分間カットオフ電流=10mA、DC500V 50MΩ min(常温)
入力-FG：AC2000V 1分間カットオフ電流=10mA、DC500V 50MΩ min(常温)
出力・RC-FG：AC500V 1分間カットオフ電流=100mA、DC500V 50MΩ min(常温)
出力-RC：AC100V 1分間カットオフ電流=100mA、DC100V 10MΩ min(常温)

リップルノイズ(mVp-p)

0～+50℃：150(max)
-10～0℃：180(max)

リップル(mVp-p)

0～+50℃：120(max)
-10～0℃：160(max)

周囲温度変動(mV)

0～+50℃：150(max)
-10～0℃：180(max)

定格出力電圧(V)15 最大出力電力(W)105 定格出力電流(A)7 入力電圧(V)AC85～264 1Φ フルレンジ(定格入力：AC100/200) or DC120～340 外形寸法(幅W×高さH×奥行D)(mm)50×93×189(端子台含まず) 質量(g)約700 漏洩電流0.75mA max(60Hz、UL、CSA、VDE、電安法の各測定方法による) 保存温度(℃)-20～+75(結露なし) 冷却方式自然空冷使用湿度範囲20～90%RH(結露なし) 入力周波数(Hz)50/60 (47～63) 安全規格UL60950-1、CSA C22.2 No.234、EN60950-1、EN50178取得、電安法準拠衝撃196.1m/s²(20G) 11ms X、Y、Z 3方向各1回動作表示灯LED：緑振動10～55Hz 19.6m/s²(2G) 周期3分 X、Y、Z 3方向各1時間 EMI規格FCC-B、CISPR22-B、EN55022-B、VCCI-B準拠出力電圧可変範囲(V)±10% 過電流保護定格電流の105%minで動作、自動復帰保存湿度(%)20～90RH(結露なし) 定格入力効率(%)77typ 静的入力変動(mV)60(max) 静的負荷変動(mV)120(max) 経時ドリフト(mV)60(max)(周温25℃。定格入出力にて入力電圧印加後30分～8時間の変化) 起動時間(ms)500(max)(ACIN 85V、lo=100%) 保持時間(ms)20typ(lo=100%) 過電圧保護定格電圧の115～140%で動作
