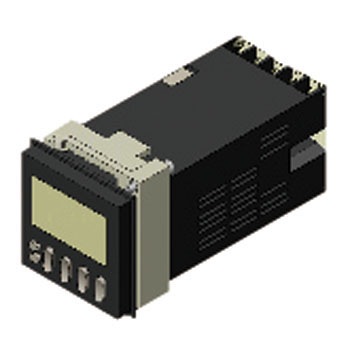

電子カウンタ/デジタルタコメータ H7CX

埋込み取りつけ用アダプタ
防水ゴムパッキン
端子カバー

IEC規格IP66、米国NEMA規格タイプ4(屋内)準拠
ただしパネル表面のみ(防水パッキン形Y92S-29使用時

充電金属部と非充電金属部間：AC2000V 50/60Hz 1min
電源と入力回路間：AC2000V 50/60Hz 1min
制御出力と電源、入力回路間：AC2000V 50/60Hz 1min
非連続接点間：AC1000V 50/60Hz 1min

カウンタ：30Hz、5kHz(切替)
最小信号幅：16.7ms(ON/OFF比1：1)/0.1ms(ON/OFF比1：1)
CP1、CP2共通設定

AC250V/DC30V 3A 抵抗負荷(cosΦ=1)
最小適用負荷：DC5V 10mA(P水準、参考値)

機械的：1000万回以上
電気的：10万回以上(AC250V 3A 抵抗負荷)

cULus：UL508/CSA C22.2 No.14
EN61010-1(IEC61010-1)：汚染度2/過電圧カテゴリ�U
B300 PILOT DUTY
1/4HP AC120V、1/3HP AC240V、3A抵抗負荷
VDE01016/part100

EMI：EN61326
放射妨害電界強度：EN55011 Group1 class A
雑音端子電圧：EN55011 Group1 class A
EMS：EN61326
静電気放電イミュニティ：EN61000-4-2
電界強度イミュニティ：EN61000-4-3
伝導性ノイズイミュニティ：EN61000-4-6
バーストノイズイミュニティ：EN61000-4-4
サージイミュニティ：EN61000-4-5
電圧ディップ/電断イミュニティ：EN61000-4-11

電源端子間：±1.5kV
入力端子間：±600V
ノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs、立ち上がり1ns)

電源端子間：3.0kV
導電部端子と露出した非充電金属部間：4.5kV

カウンタ：N、F、C、R、K-1、P、Q、A
タコメータ：上下限/範囲/上限/下限
