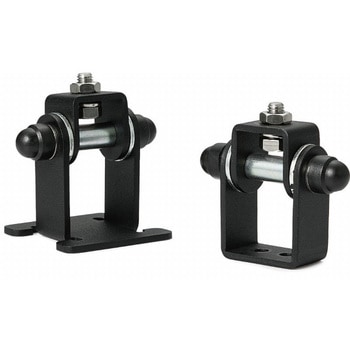

角度調整・固定部品|アングルヒンジ六角ナット保持 DFSN‐H

商品レビューを投稿する

4日以内出荷返品不可 4日以内出荷とは

お気に入りに追加

全2種類を一覧で見る

内容量 1個注文コード 15050265 品番 DFSN-H-60-M8-B

参考基準価格(税別)￥2,750 販売価格(税込) ￥2,968

販売価格(税別)

￥2,698

Dカットボルトに取りつけたワークを角度調整できます。
角度保持用ナットを締めつけることで、調整後の角度を保持します。
Dカットボルトにディスプレイ固定部品DFRを組みつけて、ディスプレイやさまざまなワークを取りつけることができます。
アルミフレーム端面取りつけ用ブラケットDAA、取りつけプレートDAF、丸パイプ用ブラケットは組みつけ寸法に互換性があるため、加工なしでそのまま組み合わせて使用できます。
<取りつけ方法>
Dカットボルトにワークを組みつけ、ワーク固定用ナットで固定してください。
装置への取りつけは六角穴付きボルトを使用してください。

用途工作機械/医療機器/FPD製造装置/半導体製造装置/梱包機械/食品機械材質【角度保持用ナット】S45C/三価クロメート処理、【Dカットボルト】SUS304、【ワーク固定用ナット】SUS304 質量(g)254 材質(カラー)SPCC/三価クロメート処理ねじの呼びM5(取付) RoHS指令(10物質対応)対応材質(ヒンジ)SPCC/静電塗装(黒) 搭載可能質量(kg)10 材質(カバーキャップ)ポリエチレン(黒)

注意

※角度保持用ナットをゆるめた状態でも角度調整には一定のトルク(0.1N・m)が必要です。角度調整の際、搭載物に過負荷が加わらないようにご注意ください。
※角度保持ナットを締めつけた状態で無理に角度調整しないでください。保持部が摩耗し、保持力が低下することがあります。
