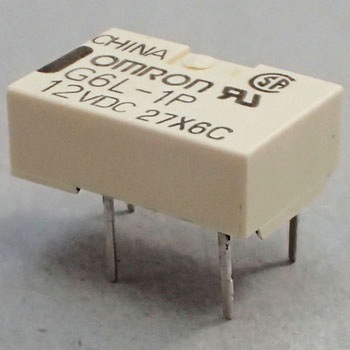

種類プリント基板用リレー定格電圧(V)DC12形状プラスチック・シール形極数1接点構成1a端子形状プリント基板用端子動作時間(ms)5以下(実力値/約1.1)仕様シングル・ステイブル形コイル定格電圧(V)DC12質量(g)約0.6絶縁抵抗(MΩ)1000以上(DC500Vにて)使用周囲温度(℃)-40～+70(ただし、氷結および結露しないこと)接触抵抗(mΩ)100以下(DC1V 10mA電圧降下法にて)端子構造プリント基板用端子耐振動(耐久)10～55Hz 片振幅1.65mm(複振幅3.3mm)耐衝撃(耐久)1000m/s2使用周囲湿度5～85%RH消費電力(mW)約180復帰電圧10%以上動作電圧75%以下耐振動(誤動作)10～55Hz 片振幅1.65mm(複振幅3.3mm)耐衝撃(誤動作)100m/s2機械的耐久性500万回以上(開閉ひん度36000回/h)電気的耐久性10万回以上(定格負荷、開閉ひん度1800回/h)接点材質Au合金+Ag定格電流(mA)15±10%(コイル温度+23℃)コイル抵抗(Ω)800±10%(コイル温度+23℃)最大許容電圧(V)150%故障率P水準(参考値：開閉ひん度120回/min時)DC5V 1mA接点電圧の最大値(V)AC125、DC60定格通電電流(A)1定格負荷AC125V 0.3A、DC24V 1A接点機構接触/クロスバ・シングル接点Ag(表面Au合金)復帰時間(ms)5以下(実力値/約0.4)接点電流の最大値(A)1アズワン品番64-3372-68RoHS指令(10物質対応)対応耐衝撃電圧(V)1500(10×160μs)耐電圧(V/min)(コイルと接点間)AC1000 50/60Hz、(同極接点間)AC750 50/60Hzコイル定格(V)DC12V 15mA接点定格負荷電圧(V)AC125V 0.3A (抵抗負荷) DC24V 1A (抵抗負荷)接触機構クロスバ・シングル
