KQ2K07-35AS 45°エルボユニオン KQ2K (シール剤付) インチサイズ SMC ねじの種類NPT 管接続口径1/4 1袋(10個) 41377122

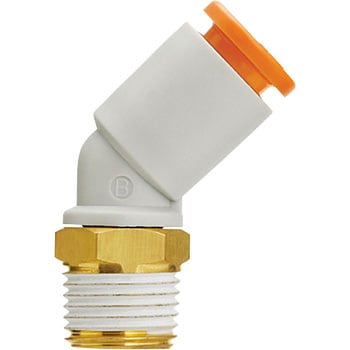

※サンプル画像(詳細は各品番の仕様をご確認ください)

KQ2K07-35AS 45°エルボユニオン KQ2K (シール剤付) インチサイズ SMC 41377122 KQ2K07-35AS 45°エルボユニオン KQ2K (シール剤付) インチサイズ SMC 41377122
SMC

45°エルボユニオン KQ2K (シール剤付) インチサイズ

商品レビューを投稿する
10日以内出荷返品不可 10日以内出荷とは
お気に入りに追加
内容量1袋(10個) 適合チューブ外径(inch)1/4 接続ねじNPT1/4 注文コード41377122 品番KQ2K07-35AS
参考基準価格(税別)￥3,940 販売価格(税込) ￥3,738
販売価格(税別)
￥3,398
この商品は適合チューブ外径・接続ねじなど32種類から選べます 他の種類を見る
有効断面積(mm2)
(ナイロン)11.3
(ウレタン)10
ねじ規格
取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)
寸法A(mm)29 寸法D1(Φmm)11.1 寸法D2(Φmm)10 寸法L1(mm)14.8 寸法L2(mm)19.6 寸法M(mm)13.3 六角対辺H(mm)14.29 形状45°エルボユニオン 適合チューブ外径(inch)1/4 使用流体空気、水 ねじの種類NPT 管接続口径1/4 接続ねじNPT1/4 用途めねじ部からの45度方向の配管に使用。ハーフユニオンとエルボユニオンの中間的機種。 色ボディー：白色系、リリースブッシュ：オレンジ 質量(g)15.6 シール(ねじ部)シール剤付 シール方式(おねじ)シール剤付 材質(ねじ部)黄銅 使用圧力範囲-100kPa〜1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5〜60、水の場合：0〜40(凍結なきこと) 最小穴径(mm)4.5
CADデータダウンロード
注意
※寸法AはNPTねじのねじ込み後の参考寸法
※寸法ΦD1は最大径を意味します。
