KQ2L06-M5N エルボユニオン KQ2L (ガスケットシール) ミリサイズ SMC (おねじ)シール剤なし 適合チューブ外径6mm 1袋(10個) 41378757

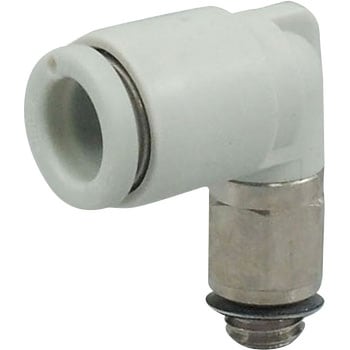

※サンプル画像(詳細は各品番の仕様をご確認ください)

KQ2L06-M5N エルボユニオン KQ2L (ガスケットシール) ミリサイズ SMC 41378757 KQ2L06-M5N エルボユニオン KQ2L (ガスケットシール) ミリサイズ SMC 41378757
SMC

エルボユニオン KQ2L (ガスケットシール) ミリサイズ

(1件のレビュー)
当日出荷 当日出荷とは
お気に入りに追加
内容量1袋(10個) 適合チューブ外径(Φmm)6 接続ねじM5×0.8 注文コード41378757 品番KQ2L06-M5N
参考基準価格(税別)￥4,200 販売価格(税込) ￥4,178
販売価格(税別)
￥3,798
この商品は適合チューブ外径・接続ねじ・内容量など49種類から選べます 他の種類を見る
有効断面積(mm2)
(ナイロン)3.5
(ウレタン)3.5
ねじ規格
取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)
寸法A(mm)18.7 寸法D1(Φmm)10.4 寸法D2(Φmm)7 寸法L1(mm)14.55 寸法L2(mm)16.5 寸法M(mm)13.3 六角対辺H(mm)7 形状エルボユニオン 適合チューブ外径(Φmm)6 使用流体空気、水 ねじの種類M 管接続口径M5×0.8 接続ねじM5×0.8 用途めねじ部からの直角方向の配管に使用。最も一般的な機種。 トラスコ品番424-4443 色ボディー：白色系、リリースブッシュ：ライトグレー 質量(g)3.2 シール方式(おねじ)シール剤なし 材質(ねじ部)黄銅+無電解ニッケルめっき 使用圧力範囲-100kPa〜1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5〜60、水の場合：0〜40(凍結なきこと) 最小穴径(mm)2.5
CADデータダウンロード
注意
※寸法ΦDは最大径を意味します。
