KQ2T03-05A 異径チーズ KQ2T インチサイズ SMC 41406906

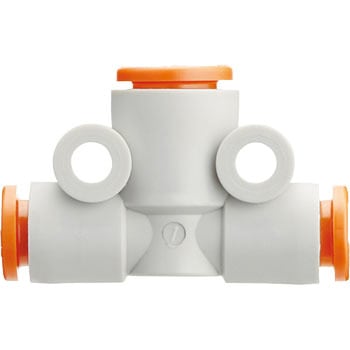

※サンプル画像(詳細は各品番の仕様をご確認ください)

KQ2T03-05A 異径チーズ KQ2T インチサイズ SMC 41406906

KQ2T03-05A 異径チーズ KQ2T インチサイズ SMC 41406906

異径チーズ KQ2T インチサイズ

商品レビューを投稿する

4日以内出荷返品不可 4日以内出荷とは

お気に入りに追加

全10種類を一覧で見る

内容量 1袋(10個) 注文コード 41406906 品番 KQ2T03-05A

参考基準価格(税別)￥5,210 販売価格(税込) ￥4,948

販売価格(税別)

￥4,498

有効断面積(mm²)

(ナイロン)7.1
(ウレタン)6.6

寸法D1(Φmm)9.1 寸法D2(Φmm)8.2 寸法L1(mm)15.3 寸法L2(mm)15.7 寸法L3(mm)19.4 寸法M1(mm)13.3 寸法M2(mm)13.3 寸法N(Φmm)3.2 寸法O(Φmm)6 寸法Q1(mm)5.7 寸法Q2(mm)6.2 形状異径チーズ適合チューブ外径a(inch)5/32 適合チューブ外径b(inch)3/16 使用流体空気、水用途両側90度方向にサイズダウンして分岐するチューブ同士の接続に使用。色ボディー：白色系、リリースブッシュ：オレンジ質量(g)2.6 使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 最小穴径(mm)3.5

CADデータダウンロード

注意

※寸法ΦD1は最大径を意味します。
