KQ2X07-09A 異径ブランチユニオンワイ KQ2X インチサイズ SMC 41407125

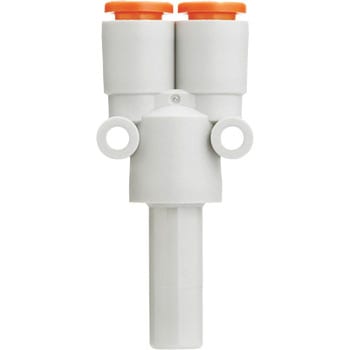

※サンプル画像(詳細は各品番の仕様をご確認ください)

KQ2X07-09A 異径ブランチユニオンワイ KQ2X インチサイズ SMC 41407125

KQ2X07-09A 異径ブランチユニオンワイ KQ2X インチサイズ SMC 41407125

異径ブランチユニオンワイ KQ2X インチサイズ

商品レビューを投稿する

9日以内出荷返品不可9日以内出荷とは

適合チューブ外径(inch)1/4

寸法A(mm)45.2

全5種類を一覧で見る

内容量1袋(10個)注文コード41407125品番KQ2X07-09A

参考基準価格(税別)￥7,190販売価格(税込)￥6,928

販売価格(税別)

￥6,298

有効断面積(mm²): (ナイロン)14.4
(ウレタン)12.4

用途: ワンタッチ管継手からの同一方向の分岐配管と共にサイズダウンに使用。
寸法A(mm): 45.2
寸法D1(Φmm): 11.1
寸法D2(Φmm): 13.2
寸法L1(mm): 51.2
寸法L2(mm): 21.3
寸法M(mm): 13.3
寸法N(Φmm): 4
寸法O(Φmm): 8
寸法P(mm): 11.1
寸法Q(mm): 8.6
形状: 異径ブランチユニオンワイ
適合チューブ外径(inch): 1/4
使用流体: 空気、水
色: ボディー：白色系、リリースブッシュ：オレンジ
質量(g): 6.5
使用圧力範囲: -100kPa～1MPa
保証耐圧力(MPa): 3
周囲温度および使用流体温度(℃): -5～60、水の場合：0～40(凍結なきこと)
最小穴径(mm): 6
適合管継手d(inch): 5/16

CADデータダウンロード

注意

※寸法ΦD1、ΦD2は最大径を意味します。
