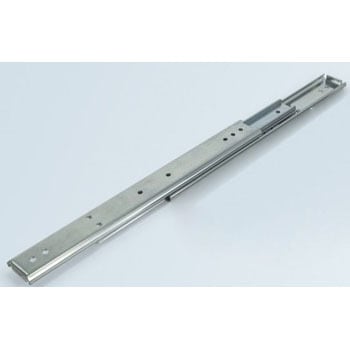

部品名称キャビネット・ドロワー共通メンバー、ミドルメンバー、リテーナー、ボールベアリング
材質SPCC、ミドルメンバー、炭素鋼球
寸法Ls(mm)355.6
寸法Lt(mm)378
寸法A(mm)-
寸法B(mm)200
寸法C(mm)311.2
寸法D(mm)323.9
質量(g/セット)1550
用途OA機器・医療機器・計測通信機等の筐体・その他
種類スライド形
ストローク(mm)378
レール長さ(mm)355.6
定格荷重(N)578.2(1セット)
段数3
材質(レール)SPCC
表面処理(レール)3価クロメート
