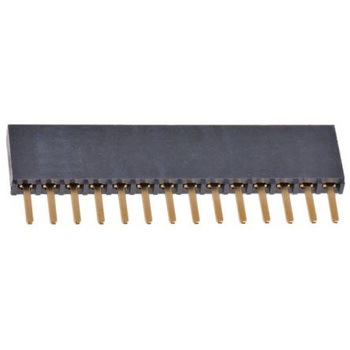

Samtec 基板接続用ソケット SSW シリーズ

コンタクト数：14
行数：1
ピッチ：2.54mm
タイプ：基板対基板
取り付けタイプ：スルーホール
ボディ向き：ストレート
端子方法：はんだ
定格電流：6.9A
定格電圧：550 V ac
シリーズ：SSW
コンタクト材質：リン酸銅
このSSWシリーズの基板スルーホール基板対基板角型ポストソケットは次とかん合します。 TSWシリーズのスルーホール2.54 mm角型ポストヘッダ - 代表品番 ； 767-0849 767-0849 を参照してください。 TSMシリーズのスルーホール2.54 mm角型ポストヘッダ - 代表品番 ； 765-6458 765-6458 を参照してください。. スルーホール2.54 mm角型ポストソケットストリップ、はんだテール付き - SSWシリーズ. SSWシリーズ基板スルーホール基板対基板角型ポストソケットストリップ (はんだテール付き) は、ピッチ間隔2.54 mmで、黒色液晶ポリマー絶縁物を備えています。 この2.54 mm基板スルーホールソケットのTiger Buyコンタクトは、コンタクト部分に0.51 μmの金めっき、テールに金フラッシュめっきを施したりん青銅製(つや消しすずコンタクト製の品番 ； 765-5739 765-5739 と ； 765-5786 765-5786 以外)です。 1列及び2列、ストレート及びライトアングル、各種ポスト長オプションなど、さまざまな構成に対応しています。 動作温度範囲は、金めっきタイプで-55 → 125 ℃、つや消しすずめっきタイプで-55 → 105 ℃です。 品番TSW-xxx-01-x-xのSSW基板ソケットのテール長は2.64 mmです。 品番TSW-xxx-02-x-xのSSW基板ソケットのテール長は4.93 mmです。
