寸法L(mm)36.4
寸法L1(mm)18.2
寸法P1(mm)6.0
寸法W(mm)12.5
寸法d1(mm)13.0
寸法d2(mm)13.0
寸法d3(mm)4.2
チューブ挿入長さF1(mm)16
チューブ挿入長さF2(mm)15

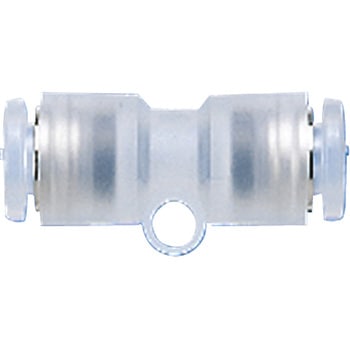

形状ユニオンコネクタ
適合チューブ外径(inch)(d1)1/4
適合チューブ外径d2(inch)1/4
使用流体空気(クリーンエア)、水(純水)
最高使用圧力(MPa)0.7 (at20℃)
質量(g)4
使用温度範囲(℃)(空気)-20℃〜+80℃、(水)0℃〜+80℃
