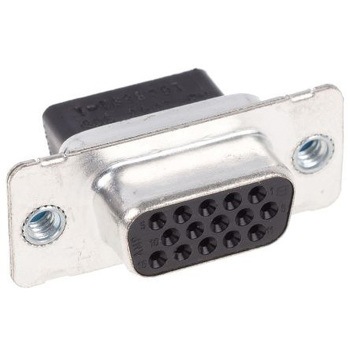

仕様コンタクト数：15●オス・メス：メス●ボディ向き：ストレート●ハウジング材質：鋼●シリーズ：AMPLIMITE HDP-22●長さ：30.81mm●動作温度 Max：+105℃●UL、CSA認定. 15、26、62極「D」プランフォームについては、品番 ； 481-443 481-443 を参照. AMPLIMITE D-Subケーブルコネクタ、HDP-22シリーズ、圧着スナップインコンタクト. AMPLIMITE HDP-22シリーズの圧着スナップインコンタクトケーブル取り付けD-Subコネクタは、スズめっき付きスチールシェルと94V-0黒色熱可塑性インサートを備えています。 AMPLIMITE HDP-22シリーズの圧着スナップインコンタクト高密度D-Subケーブルコネクタは、接地インデント又はクリンチナット(詳細は表を参照)で用意されており、MIL-C-C24303に寸法が適合するサイズ22 D-Subコネクタすべてとかん合します。 AMPLIMITE HDP-22シリーズの圧着スナップインD-Subケーブルコネクタ用のサイズ22 DFのコンタクトは、別途注文する必要があります。ピンコンタクトについては、代表品番 ； 680-9692 680-9692 、ソケットコンタクトについては代表品番 ； 718-1207 718-1207 を参照してください。 挿抜に使用する工具については品番 ； 446-822 446-822 、手動圧着工具については品番 ； 314-8032 314-8032 (PRO-CRIMPER II)を参照してください。 これらのAMPLIMITE HDP-22シリーズの圧着スナップインコンタクトD-Subケーブルコネクタに適合するケーブルクランプやバックシェルについては、代表品番 ； 450-9113 450-9113 、 ； 450-9157 450-9157 、 ； 680-9327 680-9327 を参照してください。 フェルールも別途購入が必要です。代表品番 ； 301-8199 301-8199 と ； 717-4669 717-4669 を参照してください。. HD-20コネクタよりも約65 %高密度 省スペース 寸法はMIL-C-24308に準拠 標準型9極シェル内に15極コンタクトを内蔵 標準型15極シェル内に26コンタクトを内蔵 標準型25極シェル内に44コンタクトを内蔵 標準型37極シェル内に62コンタクトを内蔵
RoHS指令(10物質対応)対応
