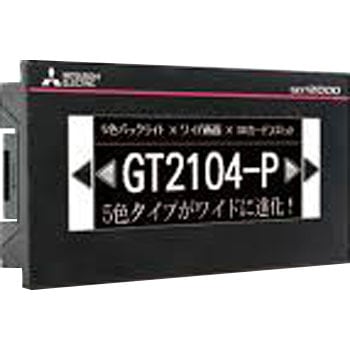

内蔵インターフェース
[RS-232]1ch、伝送速度：115200/57600/38400/19200/9600/4800bps、コネクタ形状：MINI-DIN6ピン(メス)
[RS-422/485]1ch、伝送速度：115200/57600/38400/19200/9600/4800bps、コネクタ形状：コネクタ端子台9ピン
[USB(デバイス)]1ch(背面)、USB規格：USB1.1(Full-Speed 12Mbps) コネクタ形状：USB Mini-B
[SDメモリカード]1ch、SDHC対応(最
耐衝撃(m/s2)
JIS B 3502、IEC 61131-2に適合
147(15G)、X/Y/Z 方向各3回
耐振動
JIS B 3502、IEC 61131-2に適合
【断続的な振動がある場合】<周波数：5〜8.4Hz>片振幅 3.5mm、掃引回数X、Y、Z 各方向10回/<周波数：8.4〜150Hz>加速度 9.8m/s2、掃引回数X、Y、Z 各方向10回、【連続的な振動がある場合】<周波数：5〜8.4Hz>片振幅 1.75mm、<周波数：8.4〜150Hz>加速度 4.9m/s2
適合電線
1本配線：単線0.14〜1.5mm2(AWG26〜AWG16)/より線0.14〜1.0mm2(AWG26〜AWG18)/絶縁スリープ付棒端子0.25〜0.5mm2(AWG24〜AWG20)
2本配線：単線0.14〜0.5mm2(AWG26〜AWG20)/より線0.14〜0.2mm2(AWG26〜AWG24)
消費電力(W)(最大負荷時)2.2以下、(バックライト消灯時)1.5
耐電圧電源端子一括⇔アース間AC500V 1分間
突入電流(A)30以下(1ms、周囲温度25℃、最大負荷時)
接地接地抵抗100Ω以下、接地線断面積 単線0.14〜1.5mm2、より線0.14〜1.0mm2、絶縁スリーブ付棒端子0.25〜0.5mm2で接地。接地不可の時は盤に接続のこと
表示文字数16ドット標準フォント時：24字×8行(全角)、12ドット標準フォント時：32字×10行(全角)
輝度調整32段階
質量(kg)0.3(取付け金具を除く)
保護構造前面部：IP67F 盤内部：IP2X
適合規格UL/cUL、CE(EMC)、CE(RoHS)、KC、ABS、BV、DNV GL、LR、NK、RINA
構造標準
表示サイズ(mm)109.4(W)×36.5(H)
分類小型：3.7〜4.5型
電源電圧(V)DC24(+10%、?15%)
外形寸法(幅W×高さH×奥行D)(mm)145×76×29.5
冷却方式自冷
バッテリー【内蔵】GT11-50BAT形リチウムバッテリ
絶縁抵抗(MΩ)電源端子一括⇔アース間DC500V絶縁抵抗計にて10以上
表示色モノクロ(白/黒)32階調
解像度384×128ドット
使用周囲温度(℃)0〜55(横置き)、0〜50(縦置き)
寿命【タッチパネル】100万回以上(操作力0.98N以下)
保存温度範囲(℃)-20〜60
設置場所制御盤内
汚染度(使用環境)2以下
雰囲気油煙、腐食性ガス、可燃性ガスがなく、導通性の埃がひどくないこと、直射日光があたらないこと
対象(バックアップ)SRAMデータ、時計データ
使用周囲標高(m)2000以下
画面サイズ4.5型
液晶表示TFTモノクロ液晶
対応メモリーカード1ch SDHC対応(最大32GB)
適合圧着端子AI 0.25-6BU(AWG24)、AI 0.34-6TQ(AWG22)、AI 0.5-6WH(AWG20)(フェニックス・コンタクト(株)製)/カシメ工具：CRIMPFOXZA3(フェニックス・コンタクト(株)製)
LED寿命(時間)約50000(周囲25℃で表示輝度が50%となる時間)
キーサイズ最小2×2ドット(1キーあたり)
登録可能画面数(最大)2048画面
パネルカット寸法(mm)137(W)×66(H)
同時押し点数[タッチパネル]同時押し不可(1点のみタッチ可能)
タッチパネル方式アナログ抵抗膜式
バックライト5色LED(白・緑・ピンク・橙・赤)(交換不可)
オーバーボルテージカテゴリII以下
ノイズ耐量ノイズ電圧1000Vp-p、ノイズ幅1μs、ノイズ周波数30〜100Hzのノイズシミュレータによる
バッテリー寿命(年)約5(周囲温度25℃)
ブザー出力単音色(音長の調整可)
許容瞬停時間(ms)5以内
使用周囲湿度(%RH)10〜90(結露なきこと)
書込み回数(万回)(ユーザーメモリー)10
適合締付トルク(N・m)0.22〜0.25(端子台端子ネジ)
保存湿度(%RH)10〜90、結露なきこと
ユーザメモリ容量(MB)格納用メモリ(ROM)：6
