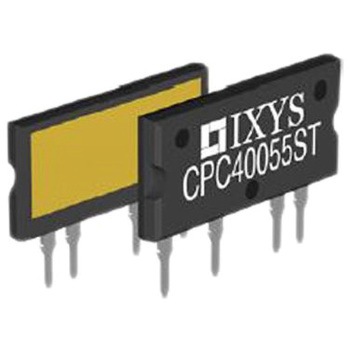

仕様UL508認定コンポーネント: 認定番号E69938. デュアルパワーSCR出力、AC電源スイッチ、SuperSip、CPC. このAC電源ソリッドステートスイッチには、デュアルパワーSCR出力が採用されています。 厳格に制御されたゼロクロス回路により、トランジェントの発生なしにAC負荷を切り替えることもできます。 光学結合入力 / 出力回路は、2500 Vrmsの絶縁を実現します。 この回路は、制御装置と負荷回路間のノイズ耐性も発揮します。 そのため、このスイッチは、電磁干渉で電気機械式リレーの動作が中断するおそれのある用途に最適です。 独自のSuperSIPパッケージにより、このユニットは、同等サイズのパッケージにおける最高の負荷電流を達成することができます。 このパッケージでは、シリコンチップが、従来の銅ケーブルフレームではなく銅直接接合(DCB)基板に軟質はんだ付けされています。 このDCBセラミックによって、2500 Vrmsの絶縁を実現することができますが、接合部-ケース間の熱抵抗は、わずか0.35 ℃/Wと非常に低くなっています。 想定される用途: 照明 プログラマブル制御 プロセス制御 電源制御パネル リモートスイッチング 給油ポンプ用電子装置 接触器 大型リレー ソレノイド モータ ヒーター. 特長 ゼロクロススイッチング 2500 Vrms絶縁、入出力間 DC電圧制御、AC出力 光絶縁 低EMI / RFI発生 優れたノイズ耐性 機械挿入可能、ウェーブはんだ付け可能
寸法(mm)38.1×3.807×17.78
高さ(mm)17.78
取付方式基板実装
極数1
奥行(mm)3.807
接点構成SP-NC
保存温度(℃)-40〜125
最大消費電力(mW)4400
最大負荷電流(mA)40000rms
定格負荷電圧(V)20ac〜280ac
消費電力(mW)150
スイッチング方式AC
RoHS指令(10物質対応)対応
動作温度範囲(℃)-40〜85
パッケージSuper SIP(スタイル)
ターミナルタイプ基板ピン
最大ターンオン時間0.5サイクル
出力装置電源スイッチ
絶縁電圧(Vrms)2500
最小電圧制御(V)0.9dc
最大電圧制御(V)1.5dc
