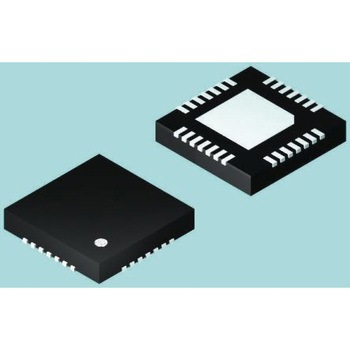

(3件のレビュー)内容量1セット(61個)仕様ファミリー名：PIC18F●パッケージタイプ：QFN●実装タイプ：表面実装●ピン数：28●デバイスコア：PIC●データバス幅：8bit●プログラムメモリサイズ：16 kB、256 B●最大周波数：40MHz●RAMサイズ：768 B●USBチャンネル：0●PWMユニット数：2●ADCチャンネル数：10●SPIチャンネル数：1●標準動作供給電圧：4.2 → 5.5 V●プログラムメモリタイプ：フラッシュ●PIC18F2423 / 2523 / 4423 / 4523 8ビットマイクロコントローラ. Microchip製のPIC18Fマイクロコントローラは、Microchip製品の中で最も機能性の高い8ビットデバイスです。 このシリーズには、埋め込みアプリケーションのニーズに適合させるために、包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。 PIC18F2420 / 2520 / 4420 / 4520ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75の命令を備えています。 これらのMCUは、最高10 MIPSで動作し、最高32 KBのプログラムメモリ、最高1536バイトのRAMと256バイトのデータEEPROMを搭載しています。 構成可能な発振器をオンボードに搭載しています。. マイクロコントローラの機能. CPU速度: 最大40 MHz 75の命令 ? 83の拡張命令セットを有効化 31レベルのハードウェアスタック 構成可能な内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz I/Oピン x 25 ? PIC18F2423 / 2523モデル I/Oピン x 36 ? PIC18F4423 / 4523モデル nanoWattテクノロジー パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) 拡張ウォッチドッグタイマ(WDT) High / Low電圧検出(HLVD)モジュール In-Circuitシリアルプログラミング(ICSP) In-Circuitデバッグ(ICD). 周辺機器. 12ビットA/Dコンバータ(ADC) - PIC18F2423 / 2523モデル10チャンネル、PIC18F4423 / 4523 13チャンネル 1つの拡張キャプチャ、比較、PWMモジュール ? PIC18F4423 / 4523モードのみ キャプチャ、比較、PWMモジュール ? PIC18F2423 / 2523モデル x 2、PIC18F4423 / 4523モデル x 1 2個のコンパレータ 1個の8ビットタイマ 16ビットタイマ x 3 SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)モジュール 強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)注文コード49536096品番PIC18F2423-I/ML
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
仕様ファミリー名：PIC18F●パッケージタイプ：QFN●実装タイプ：表面実装●ピン数：28●デバイスコア：PIC●データバス幅：8bit●プログラムメモリサイズ：16 kB、256 B●最大周波数：40MHz●RAMサイズ：768 B●USBチャンネル：0●PWMユニット数：2●ADCチャンネル数：10●SPIチャンネル数：1●標準動作供給電圧：4.2 → 5.5 V●プログラムメモリタイプ：フラッシュ●PIC18F2423 / 2523 / 4423 / 4523 8ビットマイクロコントローラ. Microchip製のPIC18Fマイクロコントローラは、Microchip製品の中で最も機能性の高い8ビットデバイスです。 このシリーズには、埋め込みアプリケーションのニーズに適合させるために、包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。 PIC18F2420 / 2520 / 4420 / 4520ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75の命令を備えています。 これらのMCUは、最高10 MIPSで動作し、最高32 KBのプログラムメモリ、最高1536バイトのRAMと256バイトのデータEEPROMを搭載しています。 構成可能な発振器をオンボードに搭載しています。. マイクロコントローラの機能. CPU速度: 最大40 MHz 75の命令 ? 83の拡張命令セットを有効化 31レベルのハードウェアスタック 構成可能な内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz I/Oピン x 25 ? PIC18F2423 / 2523モデル I/Oピン x 36 ? PIC18F4423 / 4523モデル nanoWattテクノロジー パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) 拡張ウォッチドッグタイマ(WDT) High / Low電圧検出(HLVD)モジュール In-Circuitシリアルプログラミング(ICSP) In-Circuitデバッグ(ICD). 周辺機器. 12ビットA/Dコンバータ(ADC) - PIC18F2423 / 2523モデル10チャンネル、PIC18F4423 / 4523 13チャンネル 1つの拡張キャプチャ、比較、PWMモジュール ? PIC18F4423 / 4523モードのみ キャプチャ、比較、PWMモジュール ? PIC18F2423 / 2523モデル x 2、PIC18F4423 / 4523モデル x 1 2個のコンパレータ 1個の8ビットタイマ 16ビットタイマ x 3 SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)モジュール 強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)RoHS指令(10物質対応)対応
