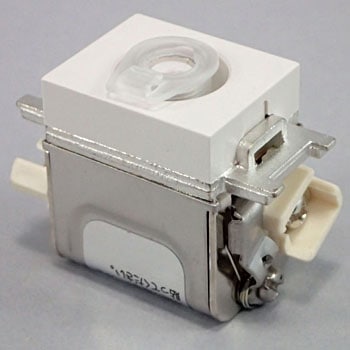

直列ユニット (入出力端子同軸直付けタイプ)

Name: 直列ユニット (入出力端子同軸直付けタイプ)
Brand: DXアンテナ
SKU: 58629891
Price: 1529 JPY
Availability: Discontinued

商品レビューを投稿する

取扱い終了

お気に入りに追加

内容量1個注文コード58629891 品番WTS7L1H

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。

参考基準価格(税別)￥1,730

この商品は3種類から選べます他の種類を見る

仕様入力・出力1端子間通電仕様質量(kg)0.03 タイプ中間用・CATV上りカットフィルター内蔵寸法(高さH×幅W×奥行D)(mm)22×24×32 出力インピーダンス(Ω)75 入力インピーダンス(Ω)75 周波数帯域(MHz)10～2150 電圧定在波比(10～76MHz)2.0以下、(76～222MHz)1.5以下、(222～420MHz)1.5以下、(470～770MHz)1.5以下、(770～1489MHz)1.8以下、(1489～1770MHz)2.0以下、(1770～1895MHz)2.0以下、(1895～2150MHz)2.0以下挿入損失(dB)(10～76MHz)1.8以下、(76～222MHz)1.5以下、(222～420MHz)2.0以下、(470～770MHz)2.0以下、(770～1489MHz)2.5以下、(1489～1770MHz)4.0以下、(1770～1895MHz)4.0以下、(1895～2150MHz)4.0以下結合損失(dB)(10～76MHz)10.5±1.5以内、(76～222MHz)10.5±1.0以内、(222～420MHz)10.5±1.0以内、(470～770MHz)10.5±1.0以内、(770～1489MHz)10.5±1.5以内、(1489～1770MHz)12.0±3.0以内、(1770～1895MHz)12.0±3.0以内、(1895～2150MHz)12.0±3.0以内逆結合損失(dB)(10～76MHz)15以上、(76～222MHz)25以上、(222～420MHz)25以上、(470～770MHz)20以上、(770～1489MHz)18以上、(1489～1770MHz)15以上、(1770～1895MHz)15以上、(1895～2150MHz)15以上適合周波数CS2150MHz、BS、CATV、UHF、VHF、FM

注意

※通電端子容量はDC15V・0.8A以下またはAC30V・1A以下です。
