9ページ目: 三菱マテリアルのすべての商品
深穴加工に最適です。K-WTSよりも深い穴の加工に最適です。
用途銅・ステンレス鋼・鋳鉄・非鉄金属
材質CO-HSS
先端角(°)118
表面処理ホモ処理
ねじれ角(°)37~38
極小径ドリル専用ミラクルコーティングVPコートと高靭性超微粒子超硬合金との組み合わせにより、耐摩耗性と耐欠損に優れ長寿命を実現!
用途用途
材質超微粒子超硬合金
表面処理VPコート
許容差0/-0.009
シャンク径3
剛性と切りくず排出性を両立し、L/D=10の深穴もノンステップ加工が可能です。
用途鋼、ステンレス鋼、鋳鉄鋼の穴あけ加工
材質高級高合金ハイス(HG HSS)
刃数2
コーティングバイオレットコーティング
シャンク径公差h7
RoHS指令(10物質対応)対応
シンニングXシンニング
びびりにくく切削音が静かな究極のインサート。独自開発「両面Z形状」インサートは従来ポジ・ネガインサートの特長を融合し、ネガ(両面)インサートながら低抵抗かつ切れ味の良さを実現しました。WSX445はポジ(片面)インサートに匹敵する低抵抗設計です。特に背分力においては低い抵抗値を示します。切りくずはつる巻き状に生成されカッタ外側に排出されます。これにより切りくずの噛み込みやカッタボディへの擦過防止の効果があります。
材質超硬合金
取付穴径(Φmm)インサート:5.12
コーナーR(mm)1.2
使用コーナー数(可能)8
RoHS指令(10物質対応)対応
インサート厚さ(mm)8.4
寸法S10(mm)6.3
ワイパー刃幅(mm)1.5
内接円IC(mm)14
UL 497B。サージプロテクタ、DSSシリーズ。優れたサージ吸収 UL認定
仕様●シリーズ:DSS●サプレッサタイプ:サージ吸収素子●最大サージ電流:0.5kA●直流放電開始電圧:300V●最大定格電圧:345 V●実装タイプ:スルーホール●寸法:3.3 (Dia.) x 7mm●奥行き:3.3mm●高さ:3.3mm●長さ:7mm●動作温度 Max:+85℃●動作温度 Min:-40℃●静電容量:1pF
アズワン品番65-7168-69
1個
¥629
税込¥692
7日以内出荷
鍛造型(40-52HRC)の深彫り荒加工や中荒加工に最適です。高剛性・強ねじれにより、高送りと高切込みの高能率加工が可能です。
用途鍛造型(40-52HRC)の深彫り荒加工や中荒加工に最適
材質超極微粒子超硬
刃数3
コーティングMS Plusコーティング(MS+)
ねじれ角(°)45
RoHS指令(10物質対応)対応
独自の締結システムが実現した信頼の溝入れ加工。高信頼のインサートクランプ:セーフティ・キーにより、インサートの動きをロックします。凸曲面受けにより、高精度にクランプします。小物高精度加工用ホルダ:高剛性を極めた新形状で、振動・寸法変化を抑え、突切り加工時のトラブルを解決。使用機械のツーリングに適した突き出し量:ヘッド長さは、CNC自動盤のくし刃機、タレット機の最大加工径に対応しています。強固な上あご:より強固に進化した上あごは、びびり振動を低減します。変動しない下あご:切削中の負荷(切削抵抗)により、加工中でのインサートの芯が下がる現象を大幅に抑制します。インサート装着の強化:インサートの装着面積を拡大することで、被削材形状の変形(たわみ)を抑制します。
用途溝入れ・突切り旋削加工
ホルダー一体型
刃先角度(°)0
RoHS指令(10物質対応)対応
独自の締結システムが実現した信頼の溝入れ加工。高信頼のインサートクランプ:セーフティ・キーにより、インサートの動きをロックします。凸曲面受けにより、高精度にクランプします。びびり・ブレの解消で従来モジュラー型より仕上げ面粗さのグレードが向上。GYシリーズは一体型溝入れ工具と同等な剛性を実現。
用途溝入れ・突切り旋削加工
勝手左勝手
ホルダー一体型
刃先角度(°)0
RoHS指令(10物質対応)対応
【外刃CVD&内刃PVDのコンビネーションインサート】。切削速度の高い外刃に耐摩耗性の高いCVDコーテッド超硬材種、切削速度の低い内刃に安定性の高いPVDコーテッド超硬材種をそれぞれ配置することによって、。摩耗バランスを最適化し、長寿命を実現します。【高剛性ボディ】。表面の硬度を従来製品よりも高めており、切りくずへの耐擦過性を強めたことによって、長寿命を実現します。最適なインサート配置により、ホルダの変形・びびりを抑制します。これにより最大L/D=6の穴あけ加工を可能にしました。【ホルダの変形を抑制する最適な溝切れ上がり位置】。溝の切れ上がり位置において、内刃の切削主分力方向に肉を設けることで、インサート食い付き時のホルダの変形を抑制します。【傾斜クーラント穴の採用】。クーラントの勢いの損失が比較的少ない傾斜クーラント穴を採用することにより、深穴からの切りくず排出をサポートします。
用途鋼、ステンレス鋼、鋳鉄、非鉄金属、高硬度鋼の穴あけ加工
仕様オイルホールあり
刃数2
RoHS指令(10物質対応)対応

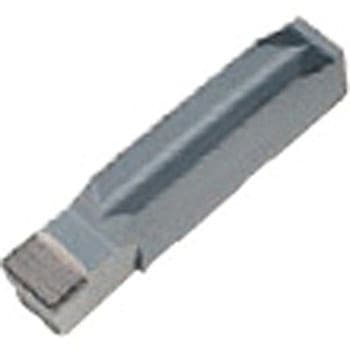

長寿命で使いやすい信頼の溝入れ突切り工具。多彩なインサートバリエーション。加工用途に対応したブレーカシステム。
用途溝入れ旋削加工
刃数1コーナ
タイプフラットトップ
勝手勝手なし
分類【外周面】研削品
最大溝深さ(mm)-
ブレーカGFGS
コーナーR(mm)【右側】0.2【左側】0.2
R公差(mm)±0.1
刃幅公差(mm)±0.03
材種BC8110
RoHS指令(10物質対応)対応
逃げ角(°)【主切れ刃】7
全長公差(mm)±0.1
長寿命で使いやすい信頼の溝入れ突切り工具。多彩なインサートバリエーション。加工用途に対応したブレーカシステム。GLブレーカ(アルミ合金加工用):研削(G級)ブレーカ ブレーカ幅せまく設定し、小さな切りくずカール半径を実現します。強すくい角:低抵抗を実現します。シャープエッジ:アルミニウム合金加工に優れた耐溶着性を実現します。
用途溝入れ・突切り旋削加工
刃数2コーナ
全長(mm)21.05
勝手勝手なし
分類【外周面】研削品
ブレーカGL
コーナーR(mm)【右側】0.05【左側】0.05
R公差(mm)±0.03
刃幅公差(mm)±0.02
材種RT9010
RoHS指令(10物質対応)対応
全長公差(mm)±0.05

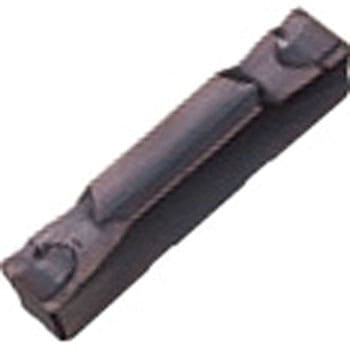

長寿命で使いやすい信頼の溝入れ突切り工具。多彩なインサートバリエーション。加工用途に対応したブレーカシステム。
用途溝入れ・突切り旋削加工
刃数2コーナ
勝手勝手なし
分類【外周面】無研削品
ブレーカGM
R公差(mm)±0.05
RoHS指令(10物質対応)対応
全長公差(mm)±0.1

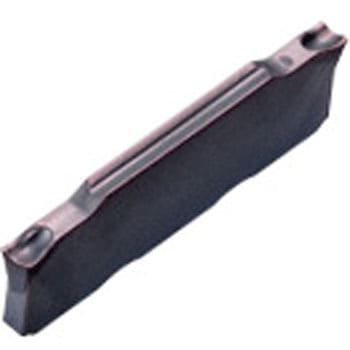

長寿命で使いやすい信頼の溝入れ突切り工具。多彩なインサートバリエーション。加工用途に対応したブレーカシステム。低送り突切り加工用インサートを追加。低抵抗設計と寸法精度を向上したことにより、芯残りの量を減少させ、良好な仕上げ面を実現します。
用途突切り旋削加工
刃数2コーナ
全長(mm)14.7
角度(°)【勝手付きインサート】5
刃幅(mm)1.2
勝手勝手なし
分類【外周面】無研削品
最大溝深さ(mm)12.22
ブレーカR-GS
コーナーR(mm)【右側】0.1【左側】0.1
R公差(mm)±0.05
刃幅公差(mm)±0.03
シートサイズB
RoHS指令(10物質対応)対応
全長公差(mm)±0.1

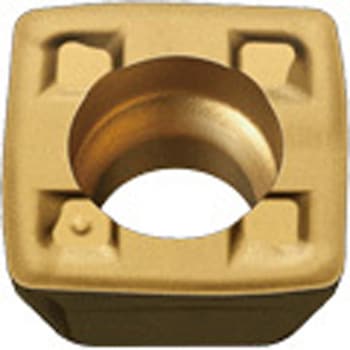

完全4コーナ仕様のインサートで経済的です。外周切れ刃にはワイパーを設け、良好な壁面精度を実現します。外刃、内刃の切削比A、Bを最適化することにより、ホルダの変形を抑制します。また、すべての径でAとBの切削比を同一にすることにより、径ごとの性能のばらつきを低減します。UMブレーカ(汎用・中~高送り用):独自のデザインにより、抜群の切りくず処理を実現。鋼、ステンレス鋼、鋳鉄、高硬度鋼とオールラウンドな加工が可能です。
用途鋼、ステンレス鋼、鋳鉄、高硬度鋼の穴あけ
ブレーカUM
RoHS指令(10物質対応)対応
逃げ角(°)【主切れ刃】11
サージアブソーバDSAシリーズ。通信機器、センサーライン等の低電圧回路に使用可能低静電容量タイプは信号ラインにも使用可能
仕様●シリーズ:DSA●サプレッサタイプ:サージ吸収素子●最大サージ電流:2kA●直流放電開始電圧:2400V●最大定格電圧:2880 V●実装タイプ:スルーホール●寸法:6 (Dia.) x 21mm●奥行き:6mm●高さ:6mm●長さ:21mm●動作温度 Max:+125℃●動作温度 Min:-40℃●静電容量:2pF
アズワン品番65-7168-71
1個
¥1,698
税込¥1,868
7日以内出荷
外径突切り・溝入れ加工用 GWシリーズ 板バイト用ツールブロック。インサート座は左右2カ所に設置。突出し長さの調整が可能。外部給油式と内部給油式を規格化。
用途外径 溝入れ・突切り加工
勝手勝手なし
クランプねじ:HSC06020
レンチHKY50R
RoHS指令(10物質対応)対応
クーラント穴なし

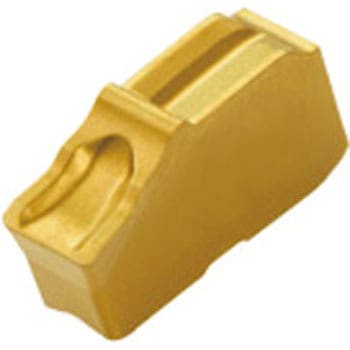

優れた切りくず処理性能を誇る、ブレーカ・システムを採用。GSブレーカ:低送り加工用、GMブレーカ:中送り加工用。
用途外径 溝入れ・突切り加工
刃数1コーナ
勝手勝手なし
加工中送り加工用
RoHS指令(10物質対応)対応
ブレーカ記号GM
鋼旋削加工用 最新CVDコーテッド材種誕生。密着性と結晶配向制御技術を強化し、安定性と耐摩耗性を飛躍的にグレードアップさせました。MC6100シリーズは引張り応力を緩和することに成功し、切削加工時の衝撃が分散され、異常欠損を抑制します。鋼旋削加工用CVDコーテッド超硬材種 MC6125:鋼旋削加工の第一推奨。幅広い切削領域に対して安定加工を実現しました。MC6125は表面平滑化処理を行う事で、急激な摩耗成長もなく、安定した加工を実現します。
用途鋼旋削加工用 第一推奨
形状円形
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)7
穴の有無あり
穴の形状一部円筒穴+片面取
材種MC6125
ブレーカの有無片面
RoHS指令(10物質対応)対応
等級記号M
鋼旋削加工用 最新CVDコーテッド材種誕生。密着性と結晶配向制御技術を強化し、安定性と耐摩耗性を飛躍的にグレードアップさせました。MC6100シリーズは引張り応力を緩和することに成功し、切削加工時の衝撃が分散され、異常欠損を抑制します。鋼旋削加工用CVDコーテッド超硬材種 MC6125:鋼旋削加工の第一推奨。幅広い切削領域に対して安定加工を実現しました。MC6125は表面平滑化処理を行う事で、急激な摩耗成長もなく、安定した加工を実現します。
用途鋼旋削加工用 第一推奨
形状正方形90°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)7
穴の有無あり
穴の形状一部円筒穴+片面取(40-60°)
材種MC6125
ブレーカの有無片面
RoHS指令(10物質対応)対応
頂角(°)90
等級記号M
鋼旋削加工用 最新CVDコーテッド材種誕生。密着性と結晶配向制御技術を強化し、安定性と耐摩耗性を飛躍的にグレードアップさせました。MC6100シリーズは引張り応力を緩和することに成功し、切削加工時の衝撃が分散され、異常欠損を抑制します。鋼旋削加工用CVDコーテッド超硬材種 MC6125:鋼旋削加工の第一推奨。幅広い切削領域に対して安定加工を実現しました。MC6125は表面平滑化処理を行う事で、急激な摩耗成長もなく、安定した加工を実現します。
用途鋼旋削加工用 第一推奨
形状正三角形60°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)11
穴の有無あり
穴の形状一部円筒穴+片面取(70~90°)
材種MC6125
ブレーカの有無片面
RoHS指令(10物質対応)対応
頂角(°)60
等級記号M
鋼旋削加工用 最新CVDコーテッド材種誕生。密着性と結晶配向制御技術を強化し、安定性と耐摩耗性を飛躍的にグレードアップさせました。MC6100シリーズは引張り応力を緩和することに成功し、切削加工時の衝撃が分散され、異常欠損を抑制します。鋼旋削加工用CVDコーテッド超硬材種 MC6125:鋼旋削加工の第一推奨。幅広い切削領域に対して安定加工を実現しました。MC6125は表面平滑化処理を行う事で、急激な摩耗成長もなく、安定した加工を実現します。
用途鋼旋削加工用 第一推奨
材質CVDコーテッド超硬材
形状ひし形80°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)11
穴の有無あり
穴の形状一部円筒穴+片面取(70-90°)
材種MC6125
ブレーカの有無片面
RoHS指令(10物質対応)対応
頂角(°)80
等級記号M
小物高精度加工を超えていく。ワークの変化・高精度・高生産性・高品質な加工のために。「MS7025」は、耐溶着性に優れる高潤滑層と摩耗進行を抑制する高耐摩耗層をナノレベルで制御したことにより、被膜損傷を大幅に抑制し、耐溶着性と耐摩耗性が飛躍的に向上。 。「MS9025」は、高い母材靭性により耐欠損性に優れ、粗粒WCによる高熱伝導率によって刃先の熱を抑制し、刃先強度の低下を軽減できることで、ステンレス鋼など加工硬化しやすい被削材での切り込み境界損傷抑制に効果を発揮。「MS6015」は、純鉄、炭素鋼、快削鋼の旋削加工で安定した仕上げ面と寸法精度を実現。積層構造の最適化により、被膜の安定性を損なうことなく厚膜化を実現し、耐摩耗性を大幅に向上させています。小物高精度加工用インサートへのこだわり:部品加工に対応したコーナRをマイナス公差に設定。(刃先記号:M)
用途鋼(純鉄・快削鋼、電磁軟鉄、炭素鋼・合金鋼)、ステンレス鋼(オーステナイト系ステンレス鋼、フェライト系・マルテンサイト系ステンレス鋼等)、耐熱合金(SUHなど)の小物高精度部品旋削加工
材質PVDコーテッド超硬材
形状ひし形35°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)5
内接円許容差(mm)±0.025
切削領域仕上げ切削
穴の有無あり
コーナー高さ許容差(mm)±0.025
穴の形状一部円筒穴+片面取(40-60°)
材種MS9025
ブレーカの有無片面
RoHS指令(10物質対応)対応
頂角(°)35
ブレーカ記号FS-P
等級記号G
切れ味と切りくず排出性に優れ、びびり振動抑制効果の切れ刃が、安定した非鉄材料の部品加工を実現。首下長DC×3と5のロングネックスクエアエンドミルです。DLCコーティングにより、優れた耐溶着性を発揮します。
用途アルミ合金から非鉄材料(銅合金・樹脂)に幅広く対応。
材質超極微粒子超硬
刃数2
全長(mm)45
シャンク径(Φmm)4
表面処理DLCコーティング
刃先シャープコーナ
ねじれ角(°)45
RoHS指令(10物質対応)対応
許容差(mm)シャンク径:0/-0.008、切れ刃基準径:0/-0.02
高硬度鋼の新時代を切り拓く驚異のコーテッドCBN工具誕生。幅広い加工領域で優れた耐摩耗性・耐欠損性を発揮し長寿命を実現。幅広い加工条件で圧倒的な寿命を実現。連続切削加工から強断続切削加工まで、幅広い切削加工領域に適しています。新CBN基材と新コーティングにより、優れた耐クレータ摩耗性と耐欠損性を両立し、工具寿命の延長を実現します。
用途高硬度鋼旋削加工 汎用加工に
仕様ワイパー(仕上げ刃):なし
形状正三角形60°
厚さ(mm)4.76
タイプネガティブ
穴径(Φmm)3.81
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
内接円許容差(mm)±0.025
切込み角度(°)制約なし
穴の有無あり
コーナー高さ許容差(mm)±0.025
穴の形状円筒穴
材種BC8220
ブレーカの有無なし
RoHS指令(10物質対応)対応
等級記号G
内接円IC(mm)9.525
高硬度鋼の新時代を切り拓く驚異のコーテッドCBN工具誕生。幅広い加工領域で優れた耐摩耗性・耐欠損性を発揮し長寿命を実現。幅広い加工条件で圧倒的な寿命を実現。連続切削加工から強断続切削加工まで、幅広い切削加工領域に適しています。新CBN基材と新コーティングにより、優れた耐クレータ摩耗性と耐欠損性を両立し、工具寿命の延長を実現します。
用途高硬度鋼旋削加工 汎用加工に
形状ひし形80°
厚さ(mm)4.76
タイプネガティブ
穴径(Φmm)5.16
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
内接円許容差(mm)±0.025
切込み角度(°)制約なし
穴の有無あり
コーナー高さ許容差(mm)±0.025
穴の形状円筒穴
材種BC8220
ブレーカの有無なし
RoHS指令(10物質対応)対応
等級記号G
内接円IC(mm)12.7
連続・断続切削の幅広い加工領域で耐摩耗性・耐欠損性大幅に向上。新開発PVD特殊セラミックスコーティングを採用。耐溶着性を向上させ、コーティング剥離を防止、耐摩耗性、耐チッピング性と付着強度を向上。シリーズの中で最も耐摩耗性に優れ、連続切削加工に適しています。
用途連続切削 ─ 中断続切削
形状ひし形80°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)7
内接円許容差(mm)±0.025
切込み角度(°)制約なし
穴の有無あり
コーナー高さ許容差(mm)±0.025
穴の形状一部円筒穴+片面取(40-60°)
材種BC8110
ブレーカの有無なし
RoHS指令(10物質対応)対応
等級記号G
”超微粒バインダー”技術を適用したノンコートCBN材種。最も耐欠損性に優れ、不安定な切削状態や強断続切削加工に適しています。
用途高硬度鋼(焼入れ鋼など) 強断続切削加工
仕様ワイパー(仕上げ刃):なし
形状ひし形55°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)7
内接円許容差(mm)±0.025
切込み角度(°)制約なし
穴の有無あり
コーナー高さ許容差(mm)±0.025
穴の形状一部円筒穴+片面取(40-60°)
材種MB8130
ブレーカの有無なし
RoHS指令(10物質対応)対応
切刃数2
等級記号G
耐欠損性に優れ、安定した加工で生産効率・コスト削減を実現。焼結合金加工の第一推奨です。焼結合金・鋳鉄の連続加工から断続加工まで幅広く使用可能な汎用材種。
用途焼結合金・鋳鉄の連続加工から断続加工まで
仕様ワイパー(仕上げ刃):なし
形状ひし形55°
タイプネガティブ
穴径(Φmm)5.16
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
内接円許容差(mm)±0.025
切込み角度(°)制約なし
穴の有無あり
コーナー高さ許容差(mm)±0.025
穴の形状円筒穴
材種MB4120
ブレーカの有無なし
RoHS指令(10物質対応)対応
切刃数2
等級記号G
内接円IC(mm)12.7
耐欠損性に優れ、安定した加工で生産効率・コスト削減を実現。焼結合金加工の第一推奨です。焼結合金・鋳鉄の連続加工から断続加工まで幅広く使用可能な汎用材種。
用途焼結合金・鋳鉄の連続加工から断続加工まで
仕様ワイパー(仕上げ刃):なし
形状ひし形55°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)7
内接円許容差(mm)±0.025
切込み角度(°)制約なし
穴の有無あり
コーナー高さ許容差(mm)±0.025
穴の形状一部円筒穴+片面取(40-60°)
材種MB4120
ブレーカの有無なし
RoHS指令(10物質対応)対応
切刃数2
等級記号G
超耐熱合金旋削加工の”突発欠損、切りくずトラブル完全解消”。超硬材種(ノンコート) MT9005:耐熱性・耐塑性変形が最も高い超硬合金。
用途チタン合金:高速切削
形状ひし形80°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)7
穴の有無あり
穴の形状一部円筒穴+片面取(40-60°)
材種MT9005
ブレーカの有無片面
RoHS指令(10物質対応)対応
等級記号M
超耐熱合金旋削加工の”突発欠損、切りくずトラブル完全解消”。Al含有量をアップした”アルミリッチテクノロジー”により、被膜硬度向上および高硬度相安定化が図られ、。耐熱合金、析出硬化系ステンレス鋼旋削加工時の耐摩耗性、耐クレータ性、耐溶着性を大幅に改善しました。PVDコーテッド材種 MP9025:刃先安定性重視のローグレード材種。
用途耐熱合金:断続・軽~荒切削
形状ひし形35°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)5
内接円許容差(mm)±0.05
穴の有無あり
コーナー高さ許容差(mm)±0.16
穴の形状一部円筒穴+片面取(40-60°)
材種MP9025
ブレーカの有無片面
RoHS指令(10物質対応)対応
等級記号M
超耐熱合金旋削加工の”突発欠損、切りくずトラブル完全解消”。Al含有量をアップした”アルミリッチテクノロジー”により、被膜硬度向上および高硬度相安定化が図られ、。耐熱合金、析出硬化系ステンレス鋼旋削加工時の耐摩耗性、耐クレータ性、耐溶着性を大幅に改善しました。PVDコーテッド材種 MP9025:刃先安定性重視のローグレード材種。
用途耐熱合金:断続・軽~荒切削
形状ひし形80°
タイプポジティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)7
穴の有無あり
穴の形状一部円筒穴+片面取(40-60°)
材種MP9025
ブレーカの有無片面
RoHS指令(10物質対応)対応
等級記号M
MVS ロングタイプは高送り加工に優位。送り速度 vf=2000mm/min 超える高能率加工。
(※Φ5mm DC×30で、一般鋼を加工した場合)
Zシンニング形状:新Zシンニング形状により、切りくず排出スペースを拡大し、低スラストを実現します。
新ウェ-ブ刃:切れ刃強度と切りくず処理を向上し、深穴の高能率加工を実現します。
ダブルマージンを採用:バランスに優れ、さらなる高精度を実現します。
新溝設計:心厚とねじれを最適化し優れたドリル強度を実現しました。
PVDコーテッド超硬材種:DP1020 は幅広い被削材で長寿命を実現。
独自クーラント穴 TRI-coolingテクノロジー 採用で高能率加工が可能。
MVS パイロットドリルとMVS ロングタイプのコンビネーションは、穴曲りを抑制し穴位置精度が向上します。
用途深穴加工
仕様(オイルホール)あり
材質超極微粒子超硬
刃数2
先端角(°)140
コーティングDP1020
ねじれ角(°)27
RoHS指令(10物質対応)対応
シンニングZシンニング
コーティングタイプPVDコーティング
炭素鋼・合金鋼の仕上げ切削用第一推奨ブレーカ。
高送り加工での切りくず詰まり、軟らかい被削材の切りくず乗り上げを抑制。
大きなすくい角で低剛性被削材の加工においてびびり振動や変形を抑制。
用途仕上げ切削用
形状ひし形35°
厚さ(mm)4.76
タイプネガティブ
穴径(Φmm)3.81
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
内接円許容差(mm)±0.05
ブレーカあり
穴の有無あり
コーナー高さ許容差(mm)±0.16
穴の形状円筒穴
ブレーカの有無両面
RoHS指令(10物質対応)対応
ブレーカ記号FP
等級記号M
内接円IC(mm)9.525
マルチアシストブレーカ。
汎用切削領域に最適。ポジランド刃形で切れ味が良い。
用途中切削用
形状正三角形60°
タイプネガティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
ブレーカあり
穴の有無あり
穴の形状円筒穴
ブレーカの有無両面
RoHS指令(10物質対応)対応
ブレーカ記号MA
等級記号M
鋳鉄の軽切削用第一推奨ブレーカ。
幅の狭いポジランド刃形により、低い切削抵抗で良好な仕上げ面が得られます。
用途軽切削用
形状正三角形60°
厚さ(mm)4.76
タイプネガティブ
穴径(Φmm)3.81
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
内接円許容差(mm)±0.05
ブレーカあり
穴の有無あり
コーナー高さ許容差(mm)±0.08
穴の形状円筒穴
ブレーカの有無両面
RoHS指令(10物質対応)対応
ブレーカ記号LK
等級記号M
内接円IC(mm)9.525
軟鋼の仕上げ切削用第一推奨ブレーカ。
粘い切りくずを確実にコントロール。軟鋼の仕上げ領域を幅広くカバー。
用途仕上げ切削用
形状正三角形60°
厚さ(mm)4.76
タイプネガティブ
穴径(Φmm)3.81
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
内接円許容差(mm)±0.05
ブレーカあり
穴の有無あり
コーナー高さ許容差(mm)±0.08
穴の形状円筒穴
材種NX2525
ブレーカの有無両面
RoHS指令(10物質対応)対応
ブレーカ記号FY
等級記号M
内接円IC(mm)9.525
難削材の中切削用第一推奨ブレーカ。ステンレス鋼の中切削用補間ブレーカ。
大きな2段すくい角が切りくずを無理なく、絡みのない形状に生成します。
MP9005、MP9015、MP9025、MT9015に適応。
用途中切削用
形状正方形90°
タイプネガティブ
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
ブレーカあり
穴の有無あり
穴の形状円筒穴
ブレーカの有無両面
RoHS指令(10物質対応)対応
ブレーカ記号MS
等級記号M
難削材の中切削用第一推奨ブレーカ。ステンレス鋼の中切削用補間ブレーカ。
大きな2段すくい角が切りくずを無理なく、絡みのない形状に生成します。
MP9005、MP9015、MP9025、MT9015に適応。
用途中切削用
形状ひし形55°
タイプネガティブ
穴径(Φmm)5.16
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
内接円許容差(mm)±0.08
ブレーカあり
穴の有無あり
コーナー高さ許容差(mm)±0.15
穴の形状円筒穴
ブレーカの有無両面
RoHS指令(10物質対応)対応
ブレーカ記号MS
等級記号M
内接円IC(mm)12.7
進化した独自クーラント穴形状「TRI-Coolingテクノロジー」により、クーラント吐出量が従来の2倍以上を達成。切りくず排出性、切削熱の排熱性が格段に向上。
クーラント吐出量が増加したことで、効率的に刃先を冷却することが可能です。従来内部クーラントで難しかった設備環境、油性の切削油剤でも確実に吐出します。
ストレートな主切れ刃とシンニング切れ刃を滑らかな円弧で連続的に繋ぐことにより、耐欠損性を向上。加えて、すくい面にはランド部を設けることで、耐クレータ摩耗性、切りくず処理性が格段に向上しました。
新XRシンニングにより、低抵抗かつ優れた切りくず分断性能を実現。
ショートドリルには、首下部の長さが最小限となる独自デザインを採用。工具剛性の向上と切りくず排出性向上を同時に実現。切りくず排出領域をテーパ部にかけて設定することで、従来のデザインよりも工具剛性が20%程度向上し、穴曲がりの抑制と穴位置精度を向上させます。
深穴加工では、DVASパイロットドリルと組み合わせて使用することで、穴入口の位置精度向上、穴出口の曲がり抑制が期待できます。
超平滑で切れ味維持に優れる新材種DP1120:ドリル専用の超多積層PVDコーティングと微粒な超硬母材を採用した新材種です。独自の成膜技術による優れた平滑性は切りくず詰まりを抑制し、折損を防止します。加えて、優れた耐クレータ性、耐欠損性により、長期にわたり刃先の切れ味を維持し長寿命を実現します。
用途小径穴加工用
材質超極微粒子超硬
刃数2
シャンク径(Φmm)4
先端角(°)139
コーティングDP1120、PVDコーティング
RoHS指令(10物質対応)対応
シンニングXRシンニング
