20ページ目: onsemiのすべての商品

検出スペクトル = 赤外線標準降下時間 = 50μs標準上昇時間 = 10μsチャンネル数 = 1最大暗電流 = 100nAピン数 = 4実装タイプ = スルーホール実装パッケージタイプ = Custom 4L寸法 = 4.39 x 6.1 x 4.65mmコレクター電流 = 1 (Minimum)mA感度スペクトルレンジ = 940 nmnm幅 = 6.1mm

実装タイプ = 表面実装出力デバイス = MOSFET最大順方向電圧 = 1.8Vチャンネル数 = 1ピン数 = 8パッケージタイプ = MDIP入力電流タイプ = DC標準上昇時間 = 60ns最大入力電流 = 25 mA絶縁電圧 = 5 kVrms論理出力 = あり標準降下時間 = 60nsシリーズ = FODオプトカプラ、IGBT/MOSFETゲート駆動、Fairchild Semiconductor

検出スペクトル = 赤外線標準降下時間 = 8μs標準上昇時間 = 8μsチャンネル数 = 1最大暗電流 = 100nA半値幅感度角度 = 25°ピン数 = 2実装タイプ = スルーホール実装パッケージタイプ = 側方監視寸法 = 4.44 x 2.54 x 5.08mmコレクター電流 = 1.50mA感度スペクトルレンジ = 880 nmnm幅 = 2.54mmQSE113 / QSE114シリーズ赤外線フォトトランジスタ. Fairchild SemiconductorのQSE113 / QSE114シリーズには、シリコン赤外線フォトトランジスタが各種揃っています。 各製品は、サイドルッキング(SL)スルーホールパッケージに収められています。 各製品の黒色のプラスチックパッケージは、広角で赤外線を透過します。. QSE113 / QSE114赤外線フォトトランジスタの特長: NPNシリコン赤外線フォトトランジスタ パッケージタイプ: 側方監視 中幅レセプション角度: 50° パッケージの材質と色: 黒エポキシ 昼光フィルタ 高感度 動作温度: -40 → +100 ℃

実装タイプ = 表面実装出力デバイス = ロジックゲート最大順方向電圧 = 1.5Vピン数 = 6パッケージタイプ = DIP入力電流タイプ = DC標準上昇時間 = 0.1μs最大入力電流 = 60 mA絶縁電圧 = 7.5 kVrms論理出力 = あり標準降下時間 = 0.1μsシリーズ = H11Lオプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装出力デバイス = ロジックゲート最大順方向電圧 = 1.8Vピン数 = 5パッケージタイプ = SO入力電流タイプ = DC標準上昇時間 = 20ns最大入力電流 = 50 mA絶縁電圧 = 3750 V ac論理出力 = あり標準降下時間 = 10nsシリーズ = FODMオプトカプラ、ロジック出力、Fairchild Semiconductor

実装タイプ = 表面実装出力デバイス = ロジックゲート最大順方向電圧 = 6.5Vピン数 = 8パッケージタイプ = SOIC入力電流タイプ = DC標準上昇時間 = 5ns最大入力電流 = 10 μA絶縁電圧 = 3750 V ac論理出力 = あり標準降下時間 = 4.8nsシリーズ = FODオプトカプラ、ロジック出力、Fairchild Semiconductor

チャンネル数 = 1最大光電流 = 1100μA最大暗電流 = 100nA極性 = NPNピン数 = 2実装タイプ = 表面実装寸法 = 1.7 x 0.8 x 0.6mm感度スペクトルレンジ = 最大630 nmnm高さ = 0.6mmチップLEDフォトトランジスタ光検出器、KDT00030. 人間の目に近いスペクトル応答 幅広い照明範囲、優れた出力線形性 小型筐体: 1.7 x 0.8 mm 低プロファイル: 0.6 mm フィルタ技術を用いたフォトトランジスタ

トランジスタタイプ = NPN/PNP最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-363実装タイプ = 表面実装最大パワー消費 = 385 mW最大コレクタ-ベース間電圧 = 50 Vピン数 = 61チップ当たりのエレメント数 = 2寸法 = 2.2 x 1.35 x 1mm

トランジスタタイプ = NPN/PNP最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-363 (SC-88)実装タイプ = 表面実装トランジスタ構成 = 絶縁型ピン数 = 61チップ当たりのエレメント数 = 2標準抵抗比 = 1mmデュアル抵抗デュアルデジタルトランジスタ、ON Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-563実装タイプ = 表面実装最大パワー消費 = 500 mWトランジスタ構成 = デュアルピン数 = 61チップ当たりのエレメント数 = 2ベースエミッタ抵抗器 = 10kΩこのシリーズのデジタルトランジスタは、単一デバイスと外部抵抗バイアスネットワークを置き換えるように設計されています。バイアス抵抗トランジスタ( BRT )には、 2 つの抵抗器、シリーズベース抵抗器、ベースエミッタ抵抗器で構成されるモノリシックバイアスネットワークを備えたシングルトランジスタが含まれています。BRT は、これらの個々のコンポーネントを 1 つのデバイスに統合することで、それらを排除します。BRT を使用することで、システムコストと基板スペースの両方を削減できます。回路設計の簡素化 基板スペースの削減 コンポーネント数を削減します 品番の先頭が「 S 」 / 「 NSV 」の製品は、固有のサイトや制御変更の要件及び PPAP 対応を必要とする車載用途やその他の用途に最適です 鉛フリー、ハロゲンフリー / BFRフリー

トランジスタタイプ = PNP最大DCコレクタ電流 = -100 mA最大コレクタ- エミッタ間電圧 = -50 Vパッケージタイプ = SOT-23実装タイプ = 表面実装最大パワー消費 = 400 mWトランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1寸法 = 3.04 x 1.4 x 1.01mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. デュアル抵抗デジタルPNPトランジスタ、ON Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -100 mA最大コレクタ- エミッタ間電圧 = -50 Vパッケージタイプ = SOT-23実装タイプ = 表面実装トランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1寸法 = 2.9 x 1.3 x 0.94mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. デュアル抵抗デジタルPNPトランジスタ、ON Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -100 mA最大コレクタ- エミッタ間電圧 = -50 Vパッケージタイプ = SOT-23実装タイプ = 表面実装最大パワー消費 = 400 mWトランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1寸法 = 3.04 x 1.4 x 1.01mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. シングル抵抗デジタルトランジスタ、ON Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -100 mA最大コレクタ- エミッタ間電圧 = -50 Vパッケージタイプ = SOT-23実装タイプ = 表面実装トランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1寸法 = 2.9 x 1.3 x 0.94mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. デュアル抵抗デジタルPNPトランジスタ、ON Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-363 (SC-88)実装タイプ = 表面実装最大パワー消費 = 256 mWトランジスタ構成 = 絶縁型ピン数 = 61チップ当たりのエレメント数 = 2標準抵抗比 = 0.047mmデュアル抵抗デュアルデジタルトランジスタ、ON Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 200 mA最大コレクタ- エミッタ間電圧 = 25 Vパッケージタイプ = SOT-23実装タイプ = 表面実装最大パワー消費 = 300 W最小DC電流ゲイン = 120トランジスタ構成 = シングル最大エミッタ-ベース間電圧 = 5 V dcピン数 = 31チップ当たりのエレメント数 = 1寸法 = 3.04 x 1.4 x 1.01mmNPN バイポーラトランジスタは、リニア用途やスイッチング用途向けに設計されています。このデバイスは、低消費電力の表面実装用途向けに設計された SOT-23 パッケージで提供されます。鉛フリーパッケージを用意

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-23実装タイプ = 表面実装最大パワー消費 = 400 mWトランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1寸法 = 3.04 x 1.4 x 1.01mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. デュアル抵抗デジタルNPNトランジスタ、ON Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-23実装タイプ = 表面実装最大パワー消費 = 400 mWトランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1標準抵抗比 = なしmm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. シングル抵抗デジタルトランジスタ、ON Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-23実装タイプ = 表面実装トランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1標準抵抗比 = 1mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. デュアル抵抗デジタルNPNトランジスタ、ON Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-23実装タイプ = 表面実装トランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1標準抵抗比 = 1mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. デュアル抵抗デジタルNPNトランジスタ、ON Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SC-59実装タイプ = 表面実装最大パワー消費 = 200 mW最小DC電流ゲイン = 200トランジスタ構成 = シングル最大エミッタ-ベース間電圧 = 7 V dcピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-416 (SC-75)実装タイプ = 表面実装最大パワー消費 = 300 mWトランジスタ構成 = シングル最大エミッタ-ベース間電圧 = 6 Vピン数 = 31チップ当たりのエレメント数 = 1標準抵抗比 = 1mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. デュアル抵抗デジタルNPNトランジスタ、ON Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SC-75実装タイプ = 表面実装最大パワー消費 = 300 mWトランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1寸法 = 1.65 x 0.9 x 0.8mm

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 50 Vパッケージタイプ = SOT-346 (SC-59)実装タイプ = 表面実装トランジスタ構成 = シングルピン数 = 31チップ当たりのエレメント数 = 1標準抵抗比 = 0.12mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. デュアル抵抗デジタルNPNトランジスタ、ON Semiconductor

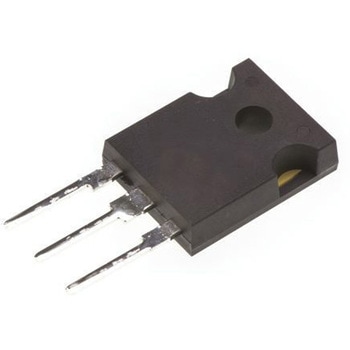

トランジスタタイプ = NPN最大コレクタ- エミッタ間電圧 = 230 Vパッケージタイプ = TO-247実装タイプ = スルーホール最大パワー消費 = 200 Wトランジスタ構成 = シングル最大エミッタ-ベース間電圧 = 5 V dcピン数 = 31チップ当たりのエレメント数 = 1寸法 = 16.26 x 5.3 x 21.08mm

トランジスタタイプ = PNP最大コレクタ- エミッタ間電圧 = -65 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 500 mWトランジスタ構成 = シングル最大エミッタ-ベース間電圧 = -5 Vピン数 = 31チップ当たりのエレメント数 = 1寸法 = 5.2 x 4.19 x 5.33mm

トランジスタタイプ = PNP最大コレクタ- エミッタ間電圧 = -60 Vパッケージタイプ = TO-220実装タイプ = スルーホール最大パワー消費 = 65 W最小DC電流ゲイン = 15トランジスタ構成 = シングル最大エミッタ-ベース間電圧 = 5 V dcピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm

トランジスタタイプ = PNP最大DCコレクタ電流 = -800 mA最大コレクタ- エミッタ間電圧 = -60 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = -60 V最大エミッタ-ベース間電圧 = -5 V最大動作周波数 = 100 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 5.2 x 4.19 x 5.33mm小信号PNPトランジスタ、60 → 160 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -600 mA最大コレクタ- エミッタ間電圧 = -60 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = -60 V最大エミッタ-ベース間電圧 = -5 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、60 → 160 V、Fairchild Semiconductor

トランジスタタイプ = NPN/PNP最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 45 Vパッケージタイプ = SOT-363実装タイプ = 表面実装最大パワー消費 = 380 mW最小DC電流ゲイン = 200トランジスタ構成 = 絶縁型最大コレクタ-ベース間電圧 = 50 V最大エミッタ-ベース間電圧 = 6 V最大動作周波数 = 100 MHzピン数 = 61チップ当たりのエレメント数 = 2寸法 = 0.9 x 2 x 1.25mmデュアルNPN/PNPトランジスタ、ON Semiconductor. デュアルトランジスタパッケージで、それぞれ1つのNPNデバイスとPNPデバイスを含みます。

トランジスタタイプ = NPN最大DCコレクタ電流 = 1.2 A最大コレクタ- エミッタ間電圧 = 160 Vパッケージタイプ = TO-126実装タイプ = スルーホール最大パワー消費 = 20 W最小DC電流ゲイン = 160トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 160 V最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 1 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmパワーNPNトランジスタ、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -800 mA最大コレクタ- エミッタ間電圧 = -60 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = -60 V最大エミッタ-ベース間電圧 = -5 V最大動作周波数 = 100 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、60 → 160 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -800 mA最大コレクタ- エミッタ間電圧 = -60 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 60 V最大エミッタ-ベース間電圧 = 5 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、60 → 160 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -800 mA最大コレクタ- エミッタ間電圧 = -120 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 900 mW最小DC電流ゲイン = 120トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = -120 V最大エミッタ-ベース間電圧 = -5 V最大動作周波数 = 1 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、60 → 160 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -800 mA最大コレクタ- エミッタ間電圧 = -45 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mWトランジスタ構成 = シングル最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 100 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 5.33 x 5.2 x 4.19mm小信号PNPトランジスタ、40 → 50 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -800 mA最大コレクタ- エミッタ間電圧 = -50 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mWトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 50 V最大エミッタ-ベース間電圧 = -5 V最大動作周波数 = 100 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、40 → 50 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -800 mA最大コレクタ- エミッタ間電圧 = -45 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mWトランジスタ構成 = シングル最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 100 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 5.33 x 5.2 x 4.19mm小信号PNPトランジスタ、40 → 50 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -600 mA最大コレクタ- エミッタ間電圧 = -40 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = -40 V最大エミッタ-ベース間電圧 = -5 V最大動作周波数 = 200 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、40 → 50 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -200 mA最大コレクタ- エミッタ間電圧 = -40 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = -40 V最大エミッタ-ベース間電圧 = -5 V最大動作周波数 = 250 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、40 → 50 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -200 mA最大コレクタ- エミッタ間電圧 = -40 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = -40 V最大エミッタ-ベース間電圧 = -5 V最大動作周波数 = 250 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、40 → 50 V、Fairchild Semiconductor
