「抵抗 高電圧用」の検索結果

パッケージタイプ = TO-3P。実装タイプ = スルーホール。最大パワー消費 = 312 W。ピン数 = 3。1チップ当たりのエレメント数 = 1。寸法 = 16.2 x 5 x 18.9mm。UniFETTM MOSFET は、プレーナストライプと DMOS テクノロジーをベースにした高電圧 MOSFET ファミリです。この MOSFET は、オン状態の抵抗を低減し、スイッチング性能及びアバランシェエネルギー強度を高めるように調整されています。このデバイスファミリは、力率補正( PFC )、フラットパネルディスプレイ( FPD ) TV 電源、 ATX 、電子ランプバラストなどのスイッチング電源コンバータ用途に適しています。RDS ( ON ) = 70 m Ω (標準) @ VGS = 10 V 、 ID = 19 A 低ゲート電荷量(標準) 60 nC ) 低 CRSs (標準) 60PF ) ESD改善機能 用途 この製品は汎用で、さまざまな用途に適しています。

パッケージタイプ = TO-220。実装タイプ = スルーホール。最大パワー消費 = 235 W。ピン数 = 3。1チップ当たりのエレメント数 = 1。動作温度 Max = +150 ℃mm。UniFETTM MOSFET は、プレーナストライプと DMOS テクノロジーをベースにした高電圧 MOSFET ファミリです。この MOSFET は、オン状態の抵抗を低減し、スイッチング性能及びアバランシェエネルギー強度を高めるように調整されています。このデバイスファミリは、力率補正( PFC )、フラットパネルディスプレイ( FPD ) TV 電源、 ATX 、電子ランプバラストなどのスイッチング電源コンバータ用途に適しています。RDS ( on ) = 265 m Ω (最大) @ VGS = 10 V 、 ID = 9 A 低ゲート電荷量(標準) 45 nC ) 低 CRSs (標準) 25 pF ) 用途 この製品は汎用で、さまざまな用途に適しています。 LCD / LED / PDP TV 照明 無停電電源

パッケージタイプ = TO-3P。実装タイプ = スルーホール。最大パワー消費 = 500 W。ピン数 = 3。1チップ当たりのエレメント数 = 1。寸法 = 16.2 x 5 x 18.9mm。UniFETTM MOSFET は、プレーナストライプと DMOS テクノロジーをベースにした高電圧 MOSFET ファミリです。この MOSFET は、オン状態の抵抗を低減し、スイッチング性能及びアバランシェエネルギー強度を高めるように調整されています。このデバイスファミリは、力率補正( PFC )、フラットパネルディスプレイ( FPD ) TV 電源、 ATX 、電子ランプバラストなどのスイッチング電源コンバータ用途に適しています。RDS ( ON ) = 56 m Ω (最大) @ VGS = 10 V 、 ID = 29.5 A 低ゲート電荷量(標準) 77 nC ) 低 CRSs (標準) 80 pF ) 用途 この製品は汎用で、さまざまな用途に適しています。

トランジスタタイプ = PNP。最大コレクタ- エミッタ間電圧 = -200 V。パッケージタイプ = SOT-93。実装タイプ = スルーホール。最大パワー消費 = 150 W。トランジスタ構成 = シングル。最大エミッタ-ベース間電圧 = 5 V dc。ピン数 = 3。1チップ当たりのエレメント数 = 1。動作温度 Max = +150 ℃mm。ダーリントンバイポーラパワートランジスタは、汎用アンプ、低周波数スイッチング、モータ制御用途として使用するように設計されています。MJH11017 、 MJH11019 、 MJH11021 ( PNP )、 MJH11018 、 MJH11020 、 MJH11022 ( NPN )は、コンプリメンタリデバイスです。高 DC 電流ゲイン @ 10 ADC - hFE = 400 分(すべてのタイプ) コレクタ - エミッタ維持電圧 VCEO ( sus ) = 150 V dc (最小) MJH11018 、 17 VCEO ( sus ) = 200 V dc (最小) - MJH11020 、 19 VCEO ( sus ) = 250 V dc (最小) - MJH11022 、 21 低コレクタ - エミッタ飽和電圧 VCE (飽和) = 1.2 V (標準) @ IC = 5.0 A VCE (飽和) = 1.8 V (標準) @ IC = 10 A モノリシック構造 鉛フリーパッケージを用意

チャンネルタイプ N。最大連続ドレイン電流 39 A。最大ドレイン-ソース間電圧 200 V。シリーズ UniFET。実装タイプ スルーホール。ピン数 3。最大ドレイン-ソース間抵抗 66 mΩ。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 3V。最大パワー消費 37 W。トランジスタ構成 シングル。最大ゲート-ソース間電圧 -30 V， +30 V。幅 4.9mm。動作温度 Min -55 ℃mm。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ N。最大連続ドレイン電流 44 A。最大ドレイン-ソース間電圧 500 V。シリーズ UniFET。実装タイプ スルーホール。ピン数 3。最大ドレイン-ソース間抵抗 120 mΩ。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 2V。最大パワー消費 750 W。トランジスタ構成 シングル。最大ゲート-ソース間電圧 -30 V， +30 V。長さ 15.87mm。順方向ダイオード電圧 1.2V。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ N。最大連続ドレイン電流 51 A。最大ドレイン-ソース間電圧 250 V。シリーズ UniFET。実装タイプ スルーホール。ピン数 3。最大ドレイン-ソース間抵抗 60 mΩ。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 3V。最大パワー消費 320000 mW。トランジスタ構成 シングル。最大ゲート-ソース間電圧 -30 V， +30 V。幅 4.83mm。動作温度 Min -55 ℃mm。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ N。最大連続ドレイン電流 61 A。最大ドレイン-ソース間電圧 200 V。シリーズ UniFET。実装タイプ スルーホール。ピン数 3。最大ドレイン-ソース間抵抗 41 mΩ。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 3V。最大パワー消費 417000 mW。トランジスタ構成 シングル。最大ゲート-ソース間電圧 -30 V， +30 V。幅 4.83mm。高さ 9.4mm。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ N。最大連続ドレイン電流 18 A。最大ドレイン-ソース間電圧 500 V。シリーズ UniFET。実装タイプ スルーホール。ピン数 3。最大ドレイン-ソース間抵抗 265 mΩ。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 3V。最大パワー消費 38.5 W。トランジスタ構成 シングル。最大ゲート-ソース間電圧 -30 V， +30 V。長さ 10.16mm。高さ 9.19mm。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ N。最大連続ドレイン電流 100 A。最大ドレイン-ソース間電圧 500 V。シリーズ UniFET。実装タイプ スルーホール。ピン数 3。最大ドレイン-ソース間抵抗 55 mΩ。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 3V。最大パワー消費 2.5 kW。トランジスタ構成 シングル。最大ゲート-ソース間電圧 -30 V， +30 V。長さ 20mm。高さ 20mm。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ N。最大連続ドレイン電流 15 A。最大ドレイン-ソース間電圧 650 V。シリーズ UniFET。実装タイプ スルーホール。ピン数 3。最大ドレイン-ソース間抵抗 440 mΩ。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 3V。最大パワー消費 38.5 W。トランジスタ構成 シングル。最大ゲート-ソース間電圧 -30 V， +30 V。長さ 10.16mm。高さ 15.87mm。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ N。最大連続ドレイン電流 23 A。最大ドレイン-ソース間電圧 400 V。シリーズ UniFET。実装タイプ スルーホール。ピン数 3。最大ドレイン-ソース間抵抗 190 mΩ。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 3V。最大パワー消費 235 W。トランジスタ構成 シングル。最大ゲート-ソース間電圧 -30 V， +30 V。幅 5mm。動作温度 Min -55 ℃V。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ N。最大連続ドレイン電流 6.2 A。最大ドレイン-ソース間電圧 250 V。シリーズ UniFET。実装タイプ 表面実装。ピン数 3。最大ドレイン-ソース間抵抗 570 Ω。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 3V。最大パワー消費 56 W。トランジスタ構成 シングル。最大ゲート-ソース間電圧 -20 V， +20 V。幅 6.22mm。動作温度 Min -55 ℃mm。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ N。最大連続ドレイン電流 44 A。最大ドレイン-ソース間電圧 250 V。パッケージタイプ D2PAK (TO-263)。実装タイプ 表面実装。ピン数 3。最大ドレイン-ソース間抵抗 69 mΩ。チャンネルモード エンハンスメント型。最低ゲートしきい値電圧 3V。最大パワー消費 307 W。トランジスタ構成 シングル。長さ 10.67mm。動作温度 Min -55 ℃mm。UniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

レギュレータタイプ = リニア電圧mA。出力電圧 = 1.2 → 37 V。ラインレギュレーション = 0.07 %/V。ロードレギュレーション = 1.5 %%。極性 = 正。パッケージタイプ = DPAK。基準電圧 = 1.3V。出力タイプ = 可変。寸法 = 6.73 x 6.22 x 2.38mm。動作温度 Min = 0 ℃mm。幅 = 6.22mm。1.2 → 37 V リニア電圧レギュレータ、 ON Semiconductor. ON SemiconductorのLM317シリーズは可変リニア電圧レギュレータです。この3端子正電圧レギュレータは、出力電圧範囲1.2 → 37 Vで1.5 A以上の出力電流を供給できます。LM317可変電圧レギュレータは使いやすく、オンカードレギュレーションなどの多様な用途に使用できるほか、プログラマブル出力レギュレータとしても使用できます。調整端子と出力端子の間に固定抵抗を入れると、高精度の電流レギュレータとして使用できます。. 出力電圧範囲: 1.25 → 37 V 出力電流: 1.5 A 短絡電流制限、熱保護及び安全領域補償 高電圧用途向けのフローティング動作

レギュレータタイプ = リニア電圧mA。出力電圧 = 1.2 → 37 V。ラインレギュレーション = 0.07 %/V。ロードレギュレーション = 0.5 %%。極性 = 正。パッケージタイプ = SOIC。基準電圧 = 1.3V。出力タイプ = 可変。寸法 = 5 x 4 x 1.5mm。動作温度 Min = 0 ℃mm。幅 = 4mm。1.2 → 37 V リニア電圧レギュレータ、 ON Semiconductor. ON SemiconductorのLM317シリーズは可変リニア電圧レギュレータです。この3端子正電圧レギュレータは、出力電圧範囲1.2 → 37 Vで1.5 A以上の出力電流を供給できます。LM317可変電圧レギュレータは使いやすく、オンカードレギュレーションなどの多様な用途に使用できるほか、プログラマブル出力レギュレータとしても使用できます。調整端子と出力端子の間に固定抵抗を入れると、高精度の電流レギュレータとして使用できます。. 出力電圧範囲: 1.25 → 37 V 出力電流: 1.5 A 短絡電流制限、熱保護及び安全領域補償 高電圧用途向けのフローティング動作

レギュレータタイプ = リニア電圧A。出力電圧 = 1.2 → 37 V。ラインレギュレーション = 0.04 %/V。ロードレギュレーション = 0.5 %。極性 = 正。パッケージタイプ = D2PAK。基準電圧 = 1.3V。出力タイプ = 可変。寸法 = 10.24 x 9.35 x 4.57mm。動作温度 Min = 0 ℃mm。幅 = 9.35mm。1.2 → 37 V リニア電圧レギュレータ、 ON Semiconductor. ON SemiconductorのLM317シリーズは可変リニア電圧レギュレータです。この3端子正電圧レギュレータは、出力電圧範囲1.2 → 37 Vで1.5 A以上の出力電流を供給できます。LM317可変電圧レギュレータは使いやすく、オンカードレギュレーションなどの多様な用途に使用できるほか、プログラマブル出力レギュレータとしても使用できます。調整端子と出力端子の間に固定抵抗を入れると、高精度の電流レギュレータとして使用できます。. 出力電圧範囲: 1.25 → 37 V 出力電流: 1.5 A 短絡電流制限、熱保護及び安全領域補償 高電圧用途向けのフローティング動作

レギュレータタイプ = リニア電圧mA。出力電圧 = 1.2 → 37 V。ラインレギュレーション = 0.07 %/V。ロードレギュレーション = 1.5 %/V、70 mV%。極性 = 正。パッケージタイプ = TO-220。基準電圧 = 1.25V。出力タイプ = 可変。寸法 = 10.28 x 4.82 x 15.75mm。動作温度 Min = -40 ℃mm。幅 = 4.82mm。1.2 → 37 V リニア電圧レギュレータ、 ON Semiconductor. ON SemiconductorのLM317シリーズは可変リニア電圧レギュレータです。この3端子正電圧レギュレータは、出力電圧範囲1.2 → 37 Vで1.5 A以上の出力電流を供給できます。LM317可変電圧レギュレータは使いやすく、オンカードレギュレーションなどの多様な用途に使用できるほか、プログラマブル出力レギュレータとしても使用できます。調整端子と出力端子の間に固定抵抗を入れると、高精度の電流レギュレータとして使用できます。. 出力電圧範囲: 1.25 → 37 V 出力電流: 1.5 A 短絡電流制限、熱保護及び安全領域補償 高電圧用途向けのフローティング動作

チャンネルタイプ = P。最大連続ドレイン電流 = 6.9 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 22 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 1600 mW。トランジスタ構成 = 絶縁型。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 4mm。高さ = 1.5mm。Fairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A. PowerTrenchR MOSFETは、最適化されたスイッチングを行いシステム効率と電力密度を向上させます。これらの製品は、低ゲート電荷(Qg)、低逆回復電荷(Qrr)、ソフト逆回復ボディダイオードをを組み合わせることにより、AC/DC電源における同期整流用の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、電荷バランスを提供する遮蔽ゲート構造を採用しています。この高度な技術を利用することで、このデバイスのFOM(性能指数)は前世代の製品よりも大幅に低くなっています。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバ回路の除去、または高電圧定格MOSFETを置き換えることができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 7 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 23 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 2000 mW。トランジスタ構成 = 絶縁型。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 4mm。高さ = 1.5mm。Fairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A. PowerTrenchR MOSFETは、最適化されたスイッチングを行いシステム効率と電力密度を向上させます。これらの製品は、低ゲート電荷(Qg)、低逆回復電荷(Qrr)、ソフト逆回復ボディダイオードをを組み合わせることにより、AC/DC電源における同期整流用の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、電荷バランスを提供する遮蔽ゲート構造を採用しています。この高度な技術を利用することで、このデバイスのFOM(性能指数)は前世代の製品よりも大幅に低くなっています。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバ回路の除去、または高電圧定格MOSFETを置き換えることができます。

チャンネルタイプ = P。最大連続ドレイン電流 = 1.9 A。最大ドレイン-ソース間電圧 = 20 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 6。最大ドレイン-ソース間抵抗 = 270 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.4V。最大パワー消費 = 960 mW。トランジスタ構成 = 絶縁型。最大ゲート-ソース間電圧 = -8 V， +8 V。幅 = 1.7mm。動作温度 Min = -55 ℃mm。Fairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A. PowerTrenchR MOSFETは、最適化されたスイッチングを行いシステム効率と電力密度を向上させます。これらの製品は、低ゲート電荷(Qg)、低逆回復電荷(Qrr)、ソフト逆回復ボディダイオードをを組み合わせることにより、AC/DC電源における同期整流用の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、電荷バランスを提供する遮蔽ゲート構造を採用しています。この高度な技術を利用することで、このデバイスのFOM(性能指数)は前世代の製品よりも大幅に低くなっています。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバ回路の除去、または高電圧定格MOSFETを置き換えることができます。

UL #E258596. プッシュオン端子付きブリッジ整流器、GBPC 25シリーズ、Fairchild Semiconductor. 高電流25 A ガラス不動態化ダイ構造 熱抵抗が非常に低い一体成形ヒートシンクで放熱を最大化 ケースからリードへの絶縁電圧: 2500 V以上 ファストン端子

チャンネルタイプ = N。最大連続ドレイン電流 = 1.3 A。最大ドレイン-ソース間電圧 = 20 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 160 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.5V。最大パワー消費 = 500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = +8 V。幅 = 1.4mm。高さ = 0.94mm。Fairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

チャンネルタイプ = N。最大連続ドレイン電流 = 210 mA。最大ドレイン-ソース間電圧 = 50 V。パッケージタイプ = SOT-323。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 6 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.8V。最大パワー消費 = 340 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 1.25mm。順方向ダイオード電圧 = 1.4V。Fairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

実装タイプ = 表面実装。タイマータイプ = 規格。パッケージタイプ = SOIC。内部タイマー数 = 1。ピン数 = 8。動作供給電圧 Min = 4.5 V。動作供給電圧 Max = 16 V。動作温度 Min = -40 ℃。動作温度 Max = +85 ℃。最大静止電流 = 15mA。高レベル出力電流 Max = 200mA。幅 = 4mm。555タイマ、ON Semiconductor. ON Semiconductorの業界標準の555タイマは、正確なタイミングのパルスを発生させることが可能な非常に安定したコントローラです。 単安定動作では、外部抵抗器1個とコンデンサ1個で時間遅延を制御します。 無安定動作では、周波数及びデューティーサイクルは外部抵抗器2個とコンデンサ1個で正確に制御されます。

チャンネルタイプ = P。最大連続ドレイン電流 = 7.5 A。最大ドレイン-ソース間電圧 = 30 V。パッケージタイプ = SOT-223。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 54 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 3 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 3.7mm。高さ = 1.7mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = N。最大連続ドレイン電流 = 220 mA。最大ドレイン-ソース間電圧 = 50 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 3.5 Ω。チャンネルモード = エンハンスメント型。最大ゲートしきい値電圧 = 1.5V。最低ゲートしきい値電圧 = 0.8V。最大パワー消費 = 360 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 1.3mm。高さ = 0.93mm。Fairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

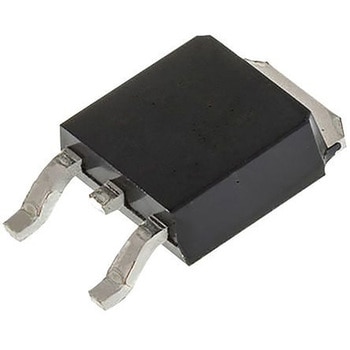

チャンネルタイプ = N。最大連続ドレイン電流 = 14 A。最大ドレイン-ソース間電圧 = 50 V。パッケージタイプ = DPAK (TO-252)。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 100 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 48 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -10 V， +10 V。幅 = 6.22mm。高さ = 2.39mm。Fairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

チャンネルタイプ = N。最大連続ドレイン電流 = 3.5 A。最大ドレイン-ソース間電圧 = 60 V。パッケージタイプ = SOIC。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 300 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 2 W。トランジスタ構成 = 絶縁型。最大ゲート-ソース間電圧 = -20 V， +20 V。長さ = 4.9mm。順方向ダイオード電圧 = 1.2V。強化モードデュアルMOSFET、Fairchild Semiconductor. 強化モードの電界効果トランジスタは、Fairchild独自規格の高セル密度、DMOS技術を使用して製造されています。 この超高密度プロセスは、オン状態抵抗を最小化するように設計されているので、堅牢かつ信頼できる性能と高速スイッチングを発揮します。

チャンネルタイプ = N。最大連続ドレイン電流 = 680 mA。最大ドレイン-ソース間電圧 = 25 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 450 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.65V。最大パワー消費 = 350 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = +8 V。幅 = 1.3mm。高さ = 0.93mm。Fairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

チャンネルタイプ = N。最大連続ドレイン電流 = 2.2 A。最大ドレイン-ソース間電圧 = 30 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 65 mΩ。チャンネルモード = エンハンスメント型。最大ゲートしきい値電圧 = 1V。最低ゲートしきい値電圧 = 0.4V。最大パワー消費 = 500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -8 V， +8 V。長さ = 2.92mm。高さ = 0.94mm。Fairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

チャンネルタイプ = P。最大連続ドレイン電流 = 120 mA。最大ドレイン-ソース間電圧 = 60 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 10 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 360 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 1.3mm。高さ = 0.93mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 2.5 A。最大ドレイン-ソース間電圧 = 60 V。パッケージタイプ = SOT-223。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 300 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 3000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 3.56mm。高さ = 1.6mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = N。最大連続ドレイン電流 = 12 A。最大ドレイン-ソース間電圧 = 100 V。パッケージタイプ = TO-220AB。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 200 MΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 60000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -10 V， +10 V。幅 = 4.83mm。高さ = 9.4mm。Fairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

チャンネルタイプ = P。最大連続ドレイン電流 = 460 mA。最大ドレイン-ソース間電圧 = 25 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 1.1 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.65V。最大パワー消費 = 350 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = +8 V。幅 = 1.3mm。動作温度 Min = -55 ℃mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ = P。最大連続ドレイン電流 = 5 A。最大ドレイン-ソース間電圧 = 30 V。パッケージタイプ = SOT-223。実装タイプ = 表面実装。ピン数 = 3。最大ドレイン-ソース間抵抗 = 65 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 3000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 3.56mm。動作温度 Min = -65 ℃mm。拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御
