ウェルドナット(溶接ナット)

溶接用ナットです。位置決め用ガイド(パイロット)は付いてます。

溶接用ナットです。位置決め用ガイド(パイロット)は付いていません。

板金(特に薄板など)にメネジをたてる際に使用されます 1A型：パイロット付き 1B型：パイロット無し で区別されております サンコー社員の独り言1・・・ 溶接ナットの豆知識を披露させてください。 溶接ナットは六角や四角などがあり、種類もいくつかあり、六角や四角など、それぞれの種類に振り分けられており、1A、1Bが六角、1C、1Dが四角、それと2A、2BというのはT型溶接ナットのそれぞれダボ有無みたいです。 要は数字とアルファベットの組み合わせでナットの形状が特定できるという事なのです。どこかで披露したらかっこいいかもしれないです。 サンコー社員の独り言2・・・ 六角溶接ナットはM12までしかございません。M16 M20 W3/8などの寸法は「パイロット付き六角ナット」で提案させていただくことが多いです。 爪無しですが、採用頂けるケースは多いです。一度ご検討頂けると幸いです。 もし、お探しの際には パイロット付き六角ナット 又は N0-00-0466 で検索して頂くとスムーズです。 サンコー社員の独り言3・・・ 六角ウエルドナットの突起は、溶接突起物(足や爪など)とも呼ばれており、この3点を板金に溶接することで、ウエルドナットの取り付けを行います。 突起があるタイプのウエルドナットは、スポット溶接やプロジェクション溶接などの溶接方法を用いる際に使用されるのが一般的です。 この突起部分にのみ電流を流すことで、ナットのねじ山部分の熱によるひずみの発生を抑える効果があります。 また、突起部分のないウエルドナットでは、アーク溶接などの溶接方法が利用されるケースが多いようです (諸説あり) サンコー社員の独り言4・・・ ウエルドナットの業界のあるある話なのですが、ほとんどが「メーカー規格品」・「JIS規格に準ずる」と表現されている製品になります JIS規格指定の際には一度ご確認をお願い致します (昔の大手ユーザーからの指定寸法が多かった名残? JIS規格が後から出来たから?など諸説が沢山ございます)

DIN規格の六角溶接ナット(メートルねじ)です。ナットの着座面に3か所突起(プロジェクション)があり正確な位置決めを容易にするガイド「パイロット」付きのプロジェクション溶接用の六角溶接ナットです。

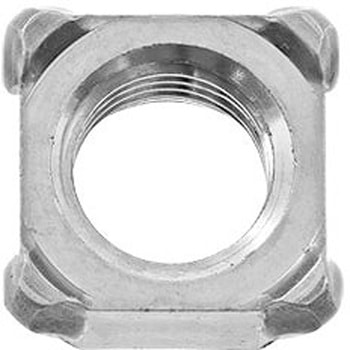

四角(よすみ)の突出した足と、相手材との接地面で溶接を行います。 四角(よすみ)の肉を押し出す事で、溶接部の足を成形します。 形状は真上から見ると足部が4方向にはみ出ており、「外足」や「横足」といった呼び方もあります。

四角(よすみ)の突出した足と、相手材との接地面で溶接を行います。 四角(よすみ)の肉を押し出す事で、溶接部の足を成形します。 形状は真上から見ると足部が4方向にはみ出ており、「外足」や「横足」といった呼び方もあります。

ドイツのDIN規格に基づいた溶接ナットです。 3方向の突出した足と、相手材との接地面で溶接を行います。 パイロット付きとなり、相手材の下穴との位置決めの役割を果たします。

ドイツのDIN規格に基づいた溶接ナットです。 3方向の突出した足と、相手材との接地面で溶接を行います。 パイロット付きとなり、相手材の下穴との位置決めの役割を果たします。
