ねじなし簡単施工で防水性能も実現

ねじなし簡単施工で防水も実現

管類及びケーブルの固定用で、予め両耳を折り曲げた形状のサドルです。種類は、LS2A(管類用)、LS2AV(防水プリカ、ケイフレックス用)、LS3AV(ケーブル用)の3 種類です。取付け穴Φd のピッチは参考値ですので正確には実際にサドルを取付けて決定して下さい。ケーブル等を1 本止めする場合は下の選定表で品番を選定して下さい。2 本、3 本止めする場合は下表のL の計算式よりL を計算し、下の選定表よりL の近似値の品番を選定して下さい。

袋ナット緩み止め機構付き

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。呼び#70 以上は、袋ナットの形状が違います。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。呼び#70 以上は、袋ナットの形状が違います。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

ビニル被覆ケイフレックス用ステンレス(SUS304)製のおねじ付きボックスコネクタです。呼び#70 の袋ナットは、丸形となります。表中の「接続できるケイフレックス」欄の※はLIC，LIH を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF，KIC，KIH，KIV，KMECも接続できます。

コネクタとステンレスプリカの接続は、ねじ込み式です。PBCL / PBGL の表中、ΦB、L1 及びL2 はPBML と同一です。

JIS F 8801(船用電線貫通金物)に準拠したステンレス(SUS 304)製のケーブルグランドです。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。呼び#70 以上は、袋ナットの形状が違います。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

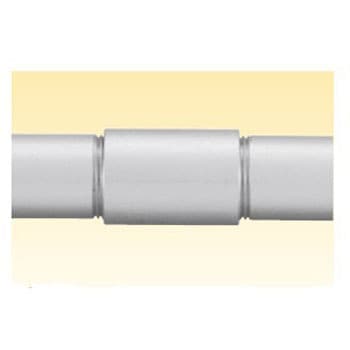

厚肉管、薄肉管を非防水仕様で、 ねじなし接続するコネクタです。型式LE2BG、LE2BC のL2は、 型式LE2BM と同一です。サイズ20～25 はパイプを固定する小ねじが1 本、32 以上は小ねじが2 本となります。

被覆なしケイフレックス用のステンレス(SUS304)製のKC2 型ボックスコネクタです。KC2BCL/KC2BGLの表中、ΦB、L1及びL2は KC2BMLと同一です。

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。
