8ページ目: レバー

本体の高さが低い上、レバーも角度0°でフラットですから、上下にスペースのない場所に最適です。

レバー部全体の曲線デザインが快適な握り感を与えます。本体下部にローレットが施してありますので、初期の締付け操作が楽にできます。

本体の高さが低い上、レバーも角度0°でフラットですから、上下にスペースのない場所に最適です。

専用治具として使用が出来ます。M6・10・12・19と種類も豊富です。

治工具の締付けボルトの先端に取り付けることでご使用出来ます。

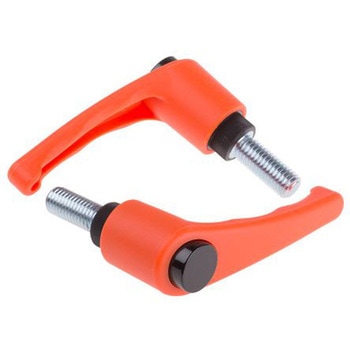

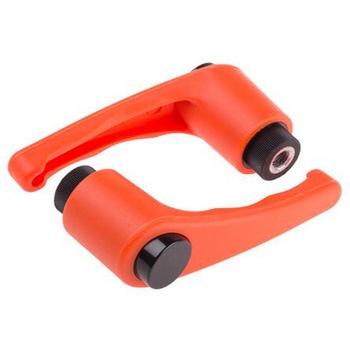

位置調節付クランピングレバーです。レバーを引き上げると位置調整ができます。

スライダブロック・パイプジョイント用のクランプレバー。工具フリーでスピーディな締めつけができます。 スライダブロック・パイプジョイントに付属の六角穴付きボルトを置き換えて使用してください。 ※ボルトの反対側にあるゆるみ止めナットはそのまま使用してください。

スパイラルラッチを利用した締結用のレバー。上方向に無段階に締めつけが調整できます。 あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 スパナで操作するタイプ。 【構造】 ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルトで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。 固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。 スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。 スパイラルラッチの上部に六角部を設けています。スパナなどを利用してスパイラルラッチを回転させることができます。

スパイラルラッチを利用した締結用のレバー。下方向に無段階に締めつけが調整できます。 あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 水平レバータイプ。上部スペースに制限がある場合に適しています。 【構造】 ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。 固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。 スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。 スパイラルラッチとレバーは、セレーションによりかみ合っており、スパイラルラッチに対するレバーの位置を組みつけの際に設定できます。

スパイラルラッチを利用した締結用のレバー。下方向に無段階に締めつけが調整できます。 あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 水平レバータイプ。上部スペースに制限がある場合に適しています。 スパイラルラッチは焼入れ済み。耐摩耗性にすぐれています。 【構造】 ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。 固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。 スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。 スパイラルラッチとレバーは、セレーションによりかみ合っており、スパイラルラッチに対するレバーの位置を組みつけの際に設定できます。

スパイラルラッチを利用した締結用のレバー。上方向に無段階に締めつけが調整できます。 あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 水平レバータイプ。上部スペースに制限がある場合に適しています。 【構造】 ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。 固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。 スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。 スパイラルラッチとレバーは、セレーションによりかみ合っており、スパイラルラッチに対するレバーの位置を組みつけの際に設定できます。

スパイラルラッチを利用した締結用のレバー。上方向に無段階に締めつけが調整できます。 あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 水平レバータイプ。上部スペースに制限がある場合に適しています。 スパイラルラッチは焼入れ済み。耐摩耗性にすぐれています。 【構造】 ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。 固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。 スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。 スパイラルラッチとレバーは、セレーションによりかみ合っており、スパイラルラッチに対するレバーの位置を組みつけの際に設定できます。

スパイラルラッチを利用した締結用のレバー。下方向に無段階に締めつけが調整できます。 あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 角度つきレバータイプ。手が入りやすく、レバーを握るスペースを確保できます。 【構造】 ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。 固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。 スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。 スパイラルラッチとレバーは、セレーションによりかみ合っており、スパイラルラッチに対するレバーの位置を組みつけの際に設定できます。

スパイラルラッチを利用した締結用のレバー。上方向に無段階に締めつけが調整できます。 あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 角度つきレバータイプ。手が入りやすく、レバーを握るスペースを確保できます。 【構造】 ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。 固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。 スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。 スパイラルラッチとレバーは、セレーションによりかみ合っており、スパイラルラッチに対するレバーの位置を組みつけの際に設定できます。

スパイラルラッチを利用した締結用のレバー。上方向に無段階に締めつけが調整できます。 あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 角度つきレバータイプ。手が入りやすく、レバーを握るスペースを確保できます。 スパイラルラッチは焼入れ済み。耐摩耗性にすぐれています。 【構造】 ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。 固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。 スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。 スパイラルラッチとレバーは、セレーションによりかみ合っており、スパイラルラッチに対するレバーの位置を組みつけの際に設定できます。

あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 スパナで操作するタイプ。 【構造】 カムレバーは、偏心カム・スペーサ・固定用ボルトで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 固定用ボルトを締めつけたあとでも、スペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。 偏心カムを固定したままにしたい場合にはスペーサを取りはずしてください。 偏心カムの上部に六角部を設けています。スパナなどを利用して偏心カムを回転させることができます。

あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 スパナで操作するタイプ。 偏心カムは焼入れ済み。耐摩耗性にすぐれています。 【構造】 カムレバーは、偏心カム・スペーサ・固定用ボルトで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 固定用ボルトを締めつけたあとでも、スペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。 偏心カムを固定したままにしたい場合にはスペーサを取りはずしてください。 偏心カムの上部に六角部を設けています。スパナなどを利用して偏心カムを回転させることができます。

あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 水平レバータイプ。上部スペースに制限がある場合に適しています。 【構造】 カムレバーは、偏心カム・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 固定用ボルトを締めつけたあとでも、スペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。 偏心カムを固定したままにしたい場合にはスペーサを取りはずしてください。 偏心カムとレバーはセレーションによりかみ合っており、偏心カムに対するレバーの位置を組みつけの際に設定できます。

あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 水平レバータイプ。上部スペースに制限がある場合に適しています。 偏心カムは焼入れ済み。耐摩耗性にすぐれています。 【構造】 カムレバーは、偏心カム・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 固定用ボルトを締めつけたあとでも、スペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。 偏心カムを固定したままにしたい場合にはスペーサを取りはずしてください。 偏心カムとレバーはセレーションによりかみ合っており、偏心カムに対するレバーの位置を組みつけの際に設定できます。

あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 角度つきレバータイプ。手が入りやすく、レバーを握るスペースを確保できます。 【構造】 カムレバーは、偏心カム・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 固定用ボルトを締めつけたあとでも、スペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。 偏心カムを固定したままにしたい場合にはスペーサを取りはずしてください。 偏心カムとレバーはセレーションによりかみ合っており、偏心カムに対するレバーの位置を組みつけの際に設定できます。

あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。 角度つきレバータイプ。手が入りやすく、レバーを握るスペースを確保できます。 偏心カムは焼入れ済み。耐摩耗性にすぐれています。 【構造】 カムレバーは、偏心カム・スペーサ・固定用ボルト・レバーで構成されています。 取りつけは固定用ボルトを六角レンチで締めつけて行います。 固定用ボルトを締めつけたあとでも、スペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。偏心カムを固定したままにしたい場合にはスペーサを取りはずしてください。 偏心カムとレバーはセレーションによりかみ合っており、偏心カムに対するレバーの位置を組みつけの際に設定できます。

オールステンレス製のミニクランプレバー。 すぐれた耐蝕性と強度があります。 止めねじにはリセスがなく、ごみやほこりがたまりにくい形状です。 清掃性にすぐれ、衛生管理が求められる食品機械・薬品機械などの用途に。 レバー部の表面は研磨仕上げ。

オールステンレス製のミニクランプレバー。 すぐれた耐蝕性と強度があります。 レバー部の表面は研磨仕上げ。

オールステンレス製のミニクランプレバー。 すぐれた耐蝕性と強度があります。 止めねじにはリセスがなく、ごみやほこりがたまりにくい形状です。 清掃性にすぐれ、衛生管理が求められる食品機械・薬品機械などの用途に。 レバー部の表面は研磨仕上げ。

オールステンレス製のミニクランプレバー。 すぐれた耐蝕性と強度があります。 レバー部の表面は研磨仕上げ。

オールステンレス製のクランプレバー。 すぐれた耐蝕性と強度があります。 止めねじにはリセスがなく、ごみやほこりがたまりにくい形状です。 清掃性にすぐれ、衛生管理が求められる食品機械・薬品機械などの用途に。 レバー部の表面は研磨仕上げ。 M3-M12の豊富なねじサイズ。

長穴用座金が組み込まれた、ダブルアームタイプのプラスティック製クランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 平座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 ユニバーサルデザインの7原則に配慮して設計。力がかかりやすく、操作しやすい形状です。 回し半径は従来のプラクランプレバーの約半分。省スペース。 亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。 金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。 機械・装置のカラーユニバーサルデザイン化をサポートする5色カラーバリエーション。 ダークグレーと各色との美しいツートンカラー。

長穴用座金が組み込まれた、ダブルアームタイプのプラスティック製クランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 ユニバーサルデザインの7原則に配慮して設計。力がかかりやすく、操作しやすい形状です。 回し半径は従来のプラクランプレバーの約半分。省スペース。 亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。 金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。 機械・装置のカラーユニバーサルデザイン化をサポートする5色カラーバリエーション。 ダークグレーと各色との美しいツートンカラー。

長穴用座金が組み込まれたミニプラクランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 環境負荷、特に地球温暖化に配慮し商品開発にLCA(LifeCycleAssessment)を実施しました。 従来品に比べ温室効果ガスの排出量を6.5%削減しました。 亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。 レバー部のカラーバリエーションは5種類。

長穴用座金が組み込まれたミニプラクランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 環境負荷、特に地球温暖化に配慮し商品開発にLCA(LifeCycleAssessment)を実施しました。 従来品に比べ温室効果ガスの排出量を6.5%削減しました。 亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。 レバー部のカラーバリエーションは5種類。

長穴用座金が組み込まれた、ねじ部がステンレス製のミニクランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 レバー形状はフラットタイプ。上部スペースに制限がある用途に適しています。 回し半径30mm。省スペースです。 レバー部はクロムメッキで美しい仕上がり。

長穴用座金が組み込まれたミニクランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 レバー形状はフラットタイプ。上部スペースに制限がある用途に適しています。 回し半径30mm。省スペースです。 レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。 レバー部のカラーバリエーションは4種類。

長穴用座金が組み込まれたミニクランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 レバー形状はフラットタイプ。上部スペースに制限がある用途に適しています。 回し半径30mm。省スペースです。 レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。 レバー部のカラーバリエーションは4種類。

長穴用座金が組み込まれた、オールステンレス製のミニクランプレバー。 すぐれた耐蝕性と強度があります。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 回し半径30mm。省スペースです。 止めねじにはリセスがなく、ごみやほこりがたまりにくい形状です。 衛生管理が求められる食品機械・薬品機械などの用途に適しています。

長穴用座金が組み込まれた、オールステンレス製のミニクランプレバー。 すぐれた耐蝕性と強度があります。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 回し半径30mm。省スペースです。

長穴用座金が組み込まれた、ねじ部がステンレス製のミニクランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 回し半径30mm。省スペースです。 レバー部はクロムメッキで美しい仕上がり。

長穴用座金が組み込まれたミニクランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 回し半径30mm。省スペースです。 レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。 レバー部のカラーバリエーションは4種類。

長穴用座金が組み込まれたミニクランプレバー。 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。 回し半径30mm。省スペースです。 レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。 レバー部のカラーバリエーションは4種類。
