10ページ目: 配線器具その他関連用品

LED照明対応2～100W(ただし10灯以内)【4線式(JEC-BN-PAS-1PW)についてのご注意】白熱灯は1灯あたり100W以下でご使用ください。電球の球切れ時、大電流がながれ内部部品が破損する原因になります。HIDランプ(高輝度放電ランプ)には使用できません。電子回路内蔵の特殊照明器具には使用できません。 (遅延タイマ・調光機能・壁スイッチの短時間ON/OFF操作による点灯状態切替機能・リモコン機能等内蔵の照明器具)安全のため、電熱器具への配線はしないでください。負荷容量を越えて使用しないでください。器具の温度が上昇して、焼損や火災の原因となります。

LED照明対応6～100W(ただし10灯以内)※最小定格入力電流0.1A以上【2線式(JEC-BN-PAS-3PW)についてのご注意】白熱灯は1灯あたり100W以下でご使用ください。電球の球切れ時、大電流がながれ内部部品が破損する原因になります。低容量(20W・30W)のグロー式、及び電子スタート式の高力率蛍光灯(GH・EH)をご使用の場合、照明器具やスイッチからうなり音が聞こえることがありますが、異常ではありません。低力率形をおすすめします。動作原理上、待機時にも僅かな電流が負荷に流れます。LED電球や一部の電球形蛍光ランプでは、待機電流でランプが弱点灯したり、間歇点灯する場合があります。HIDランプ(高輝度放電ランプ)には使用できません。電子回路内蔵の特殊照明器具には使用できません。(遅延タイマ・調光機能・壁スイッチの短時間ON/OFF操作による点灯状態切替機能・リモコン機能等内蔵の照明器具)LED照明において、スロースタート仕様(検知後、即時点灯せず、ゆっくり点灯する仕様)のものは、自動ONできない場合があり、使用できません。安全のため、電熱器具への配線はしないでください。負荷容量を越えて使用しないでください。器具の温度が上昇して、焼損や火災の原因となります。

LED照明対応2～100W(ただし10灯以内)【4線式(JEC-BN-PAS-1PW)についてのご注意】白熱灯は1灯あたり100W以下でご使用ください。電球の球切れ時、大電流がながれ内部部品が破損する原因になります。HIDランプ(高輝度放電ランプ)には使用できません。電子回路内蔵の特殊照明器具には使用できません。 (遅延タイマ・調光機能・壁スイッチの短時間ON/OFF操作による点灯状態切替機能・リモコン機能等内蔵の照明器具)安全のため、電熱器具への配線はしないでください。負荷容量を越えて使用しないでください。器具の温度が上昇して、焼損や火災の原因となります。

押ボタンを押すか紐を引くとON、放すとOFFになります。防水構造(防沫形)なので、浴室や洗面所、トイレ等の水回りにも、呼び出しボタンとしてご使用いただけます。照光式(LED内蔵形)でLEDとスイッチを直列に接続して使用するときは、スイッチの定格範囲内で、LEDの輝度のとれる保護抵抗を接続して使用してください。一般的には保護抵抗は情報盤に内蔵されています。情報盤の使用説明書に『保護抵抗を外付してください』と書いてある場合は、コール用押しボタンスイッチの製品図に記載の保護抵抗を取り付けてください。コール用押ボタンスイッチは常時高温・高湿になるサウナ等の業務用浴室には使用しないでください。最小電圧で使用する場合、電流は0.1A以上で使用してください。※最小電流で使用する場合、電圧は12Vで使用してください。※周囲の明るい場所で使用する場合、電流値が小さいとLEDの発光が確認しづらくなりますのでご注意ください。

押ボタンを押すか紐を引くとON、放すとOFFになります。防水構造(防沫形)なので、浴室や洗面所、トイレ等の水回りにも、呼び出しボタンとしてご使用いただけます。照光式(LED内蔵形)でLEDとスイッチを直列に接続して使用するときは、スイッチの定格範囲内で、LEDの輝度のとれる保護抵抗を接続して使用してください。一般的には保護抵抗は情報盤に内蔵されています。情報盤の使用説明書に『保護抵抗を外付してください』と書いてある場合は、コール用押しボタンスイッチの製品図に記載の保護抵抗を取り付けてください。コール用押ボタンスイッチは常時高温・高湿になるサウナ等の業務用浴室には使用しないでください。最小電圧で使用する場合、電流は0.1A以上で使用してください。※最小電流で使用する場合、電圧は12Vで使用してください。

NK SERIE DALI-2インプットデバイスは、DALI-2規格対応のアプリケーションコントローラー専用です。NK SERIEの調光器を発展させたDALI-2規格準拠の調光調色スイッチです。操作性はNK SERIEの調光器そのままに、DALI-2規格ならではの調光/調色の状態を示すバーグラフ表示を備えました。

親器1台に子器は12台まで接続できます。※HSTW-60は1台しか接続できません。またAC電源を接続しないと動作しません。親器ー子器間の配線距離は末端まで最長150mです。200Vおよび242V電源を使用する際、(※1)部は接地側にならない場合があります。子器配線は電源と非絶縁のため、最大で親器の対地電圧と同じになります。結線作業は電源回路を切ってから行ってください。子器配線を地絡させると親器が使用不能になり、感電の原因になります。《安全上のご注意(お使いになる方や他人への危害と財産の損害を未然に防ぎ、商品を安全にお使いいただくために、重要な内容を記載しています)》【警告(この表示の欄は「死亡または重傷を負う可能性が想定される」内容です。) 】施工時または点検時には必ず主幹ブレーカおよび主電源を落としてください。過電流での施工または点検は、感電や短絡の原因になります。負荷容量を超えて使用しないでください。本製品が発熱して焼損や火災の原因になります。接続する負荷は、必ず適合するもの(上記「適合負荷」を参照)を選定ください。それ以外の照明や換気扇を接続した場合、本製品が発熱して焼損や火災の原因になります。照明器具や換気扇のお手入れは、必ず「手動スイッチ」を「切」に切り、本製品の検知動作を停止してください。検知動作を停止しない場合、感電や怪我の原因になります。本製品をコンセント回路に使用しないでください。コンセントに照明器具または換気扇以外の負荷を接続した場合、火災や思わぬ事故の原因になります。【注意(この表示の欄は「傷害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。) 】本製品は屋内天井と軒直雨のかからない軒下専用です。防水構造ではありませんので、直接雨や水のかかる場所、浴室などの環境には設置しないでください。本製品の初回通電時に約40秒間の通電動作を行います。また、停電復旧後においても同様に通電動作を行います。誤結線や負荷側の短絡をしないでください。本製品を再使用できなくなります。メガテストを行う際は、本製品を回路から外してください。検知レンズが汚れた場合は、柔らかい乾いた布で傷をつけないように表面を清掃してください。(検知レンズが劣化する原因になるため、薬品や洗剤での清掃はしないでください)

一部のLED照明器具では不安定動作する組合せがあります。施工前にメーカー営業所にお問い合わせください。

【オーロラスイッチの特長】ガイド用のオーロラスイッチ・オーロラマークスイッチは、OFF状態でスイッチのつまみがオレンジ色に輝き位置表示するので、暗闇でもスイッチの位置が一目でわかります。階段でガイド用3路スイッチを使用すれば、下でONして上でOFF(上でONして下でOFF)が可能です。チェック用のオーロラスイッチ・オーロラマークスイッチは、ON状態でスイッチのつまみが赤く光り、消し忘れを防止します。【QL端子構造】ニューマイルドビーシリーズの配線器具は、すべて、ワンタッチで確実にスピード結線ができるQL端子を採用しております。【結線方法】1器具裏面のストリップゲージに合わせて電線を皮むきし、心線に曲がりがあればまっすぐに直してください。2皮むきした電線を、電線差込み穴へ心線が見えなくなるまで、十分に差し込んでください。差込みが不十分な場合、発熱する恐れがあります。【適合電線】銅単線Φ1.6mm・Φ2.0mm専用【電線の外し方】電線はずし穴にドライバーを差し込んだまま電線を引き抜いてください。

【オーロラスイッチの特長】ガイド用のオーロラスイッチ・オーロラマークスイッチは、OFF状態でスイッチのつまみがオレンジ色に輝き位置表示するので、暗闇でもスイッチの位置が一目でわかります。階段でガイド用3路スイッチを使用すれば、下でONして上でOFF(上でONして下でOFF)が可能です。チェック用のオーロラスイッチ・オーロラマークスイッチは、ON状態でスイッチのつまみが赤く光り、消し忘れを防止します。【QL端子構造】ニューマイルドビーシリーズの配線器具は、すべて、ワンタッチで確実にスピード結線ができるQL端子を採用しております。【結線方法】1器具裏面のストリップゲージに合わせて電線を皮むきし、心線に曲がりがあればまっすぐに直してください。2皮むきした電線を、電線差込み穴へ心線が見えなくなるまで、十分に差し込んでください。差込みが不十分な場合、発熱する恐れがあります。【適合電線】銅単線Φ1.6mm・Φ2.0mm専用【電線の外し方】電線はずし穴にドライバーを差し込んだまま電線を引き抜いてください。

NK SERIE DALI-2インプットデバイスは、DALI-2規格対応のアプリケーションコントローラー専用です。OLEDによる可変表示を備えたDALI-2規格準拠のシーン選択スイッチです。DALI-2規格を採用するメリットの1つである照明を存分に活用した高度で多彩な空間演出を選択/切替するために使用するデバイスです。OLEDの可変表示はデフォルトで多様な表示が組み合わせられます。

OFF状態でスイッチのつまみがオレンジに輝き位置表示します。スイッチ部のカードホルダーに、マークカードが入ります。【オーロラスイッチの特長】ガイド用のオーロラスイッチ・オーロラマークスイッチは、OFF状態でスイッチのつまみがオレンジ色に輝き位置表示するので、暗闇でもスイッチの位置が一目でわかります。階段でガイド用3路スイッチを使用すれば、下でONして上でOFF(上でONして下でOFF)が可能です。チェック用のオーロラスイッチ・オーロラマークスイッチは、ON状態でスイッチのつまみが赤く光り、消し忘れを防止します。【QL端子構造】ニューマイルドビーシリーズの配線器具は、すべて、ワンタッチで確実にスピード結線ができるQL端子を採用しております。【結線方法】1器具裏面のストリップゲージに合わせて電線を皮むきし、心線に曲がりがあればまっすぐに直してください。2皮むきした電線を、電線差込み穴へ心線が見えなくなるまで、十分に差し込んでください。差込みが不十分な場合、発熱する恐れがあります。【適合電線】銅単線Φ1.6mm・Φ2.0mm専用【電線の外し方】電線はずし穴にドライバーを差し込んだまま電線を引き抜いてください。【ガイド用スイッチ使用上のご注意】負荷を接続していない状態で、配線の浮遊容量によりガイドスイッチが薄く点灯する場合がありますが、異常ではありません。施工確認で、負荷接続部(シーリングボディ等)をテスターで測定すると、数十ボルトの電圧が表示されますが、異常ではありません。電子スタータ式蛍光灯等、消灯時の内部インピーダンスが高い蛍光灯を接続した場合、ガイドスイッチが薄く点灯あるいは点灯しない場合があります。ガイドスイッチ用コンデンサを負荷に並列接続してご使用ください。

OFF状態でスイッチのつまみがオレンジに輝き位置表示します。スイッチ部のカードホルダーに、マークカードが入ります。【オーロラスイッチの特長】ガイド用のオーロラスイッチ・オーロラマークスイッチは、OFF状態でスイッチのつまみがオレンジ色に輝き位置表示するので、暗闇でもスイッチの位置が一目でわかります。階段でガイド用3路スイッチを使用すれば、下でONして上でOFF(上でONして下でOFF)が可能です。チェック用のオーロラスイッチ・オーロラマークスイッチは、ON状態でスイッチのつまみが赤く光り、消し忘れを防止します。【QL端子構造】ニューマイルドビーシリーズの配線器具は、すべて、ワンタッチで確実にスピード結線ができるQL端子を採用しております。【結線方法】1器具裏面のストリップゲージに合わせて電線を皮むきし、心線に曲がりがあればまっすぐに直してください。2皮むきした電線を、電線差込み穴へ心線が見えなくなるまで、十分に差し込んでください。差込みが不十分な場合、発熱する恐れがあります。【適合電線】銅単線Φ1.6mm・Φ2.0mm専用【電線の外し方】電線はずし穴にドライバーを差し込んだまま電線を引き抜いてください。【ガイド用スイッチ使用上のご注意】負荷を接続していない状態で、配線の浮遊容量によりガイドスイッチが薄く点灯する場合がありますが、異常ではありません。施工確認で、負荷接続部(シーリングボディ等)をテスターで測定すると、数十ボルトの電圧が表示されますが、異常ではありません。電子スタータ式蛍光灯等、消灯時の内部インピーダンスが高い蛍光灯を接続した場合、ガイドスイッチが薄く点灯あるいは点灯しない場合があります。ガイドスイッチ用コンデンサを負荷に並列接続してご使用ください。

【施工上のご注意】器具取付け壁面は、できるだけ平らにしてください。取付枠の変形・器具の落ち込み・プレートの浮きの原因となります。ボックスネジは必要以上に締付けないでください。取付枠の変形・器具の落ち込み・動作不良の原因となります。機器用プレート・ミニプレート・エレガンスカセットプレートをご使用の場合は、それぞれ専用の取付枠をお使いください。上記以外のプレートをご使用の場合は、「BS-C」または「BS-K」をお使いください。

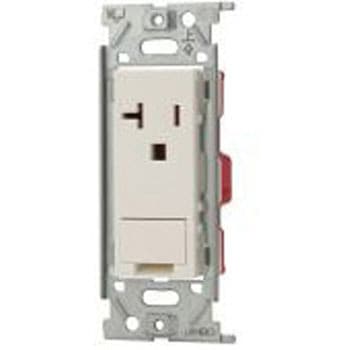

保安灯+コンセント用

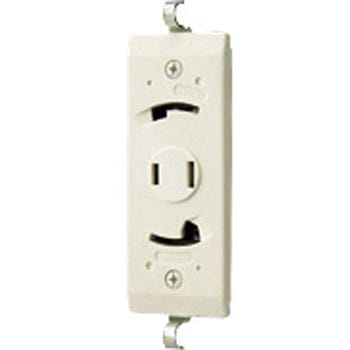

保安灯用

送り端子付

500Wまでの高容量の照明器具に対応し、明るさを重視するリビング・ダイニングなど広い空間に適しています。多灯数の照明やハロゲンランプ・白熱灯の制御に適しています。

調光器から調光信号(PWM信号)を送り、器具側の電源ユニットで光源の明るさを制御する方式です。(電源線の2本に加え、調光信号線2本の配線が必要)照明器具の入力電源をスイッチングしないため、調光変化がスムーズです。照明器具の持つ調光範囲をフルに制御できます。1連ボックスに取付が可能。

調光器特有のうなり音がなく、照明器具の音も静穏化。シアター・オーディオルームや寝室に適しています。調光器を多回路連接接続した際に起こりがちな「電源干渉」による照明器具のチラツキが発生しにくく、低照度域の調光がスムーズに行えます。 合計消費電流 2Aまでの照明器具に対応します。消灯機能なし。

一部のLED照明器具では不安定動作する組合せがあります。施工前にメーカー営業所にお問い合わせください。

500Wまでの高容量の照明器具に対応し、明るさを重視するリビング・ダイニングなど広い空間に適しています。多灯数の照明やハロゲンランプ・白熱灯の制御に適しています。消灯機能なし。

調光器から調光信号(PWM信号)を送り、器具側の電源ユニットで光源の明るさを制御する方式です。(電源線の2本に加え、調光信号線2本の配線が必要)照明器具の入力電源をスイッチングしないため、調光変化がスムーズです。照明器具の持つ調光範囲をフルに制御できます。1連ボックスに取付が可能。消灯機能なし。

調光器特有のうなり音がなく、照明器具の音も静穏化。シアター・オーディオルームや寝室に適しています。調光器を多回路連接接続した際に起こりがちな「電源干渉」による照明器具のチラツキが発生しにくく、低照度域の調光がスムーズに行えます。 合計消費電流 2Aまでの照明器具に対応します。

照明操作と換気扇制御をひとつのスイッチで兼ねられる単極2回路タイプ。操作つまみをOFFにすると、換気扇は遅れて約3分後に止まります。照光式の操作つまみは、換気扇作動中、赤く輝いて通電状態を表示します。リレーや機械式スイッチとの連動結線が可能な多箇所操作用遅れスイッチです。バス乾燥機(ただし無電圧接点出力タイプ)等と組み合わせて、換気扇を複数箇所から連動制御できます。(メーカー指定の連動結線によりご使用ください。)【チェック用スイッチ使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがあります量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。【電子式遅れスイッチ施工上のご注意】HIDランプ(高輝度放電ランプ)には使用できません。(例 メタルハライドランプ・水銀灯等)誤結線や負荷側を短絡されますと、過電流により内部部品が破損し、使用不能となります。メガテストをする場合、電線相互間の測定は器具を電路より外して行ってください。※電線(電路)と大地間は取付けたままできます。

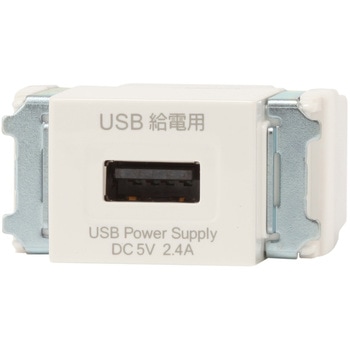

専用取付枠のテレビユニットなどで、J・WIDE用絶縁取付枠に取り付けることができない器具を施工する場合、このページに掲載されているコンセントプレート、及びブランクプレートの他に、取付台座(163ページ掲載)が必要となります。

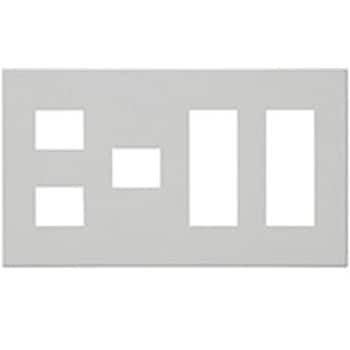

多連プレートは反転して使用できます。

多連プレートは反転して使用できます。

多連プレートは反転して使用できます。
