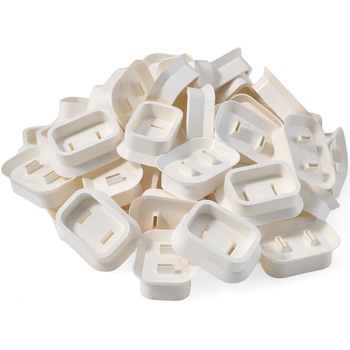

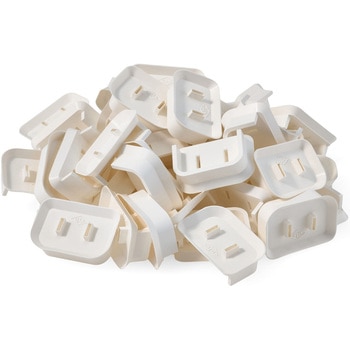

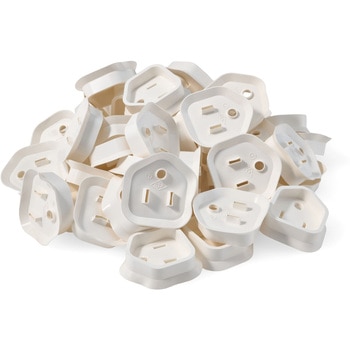

使用しないコンセントくちに装着することでカジノ原因となる埃の侵入を防止。 子どものいたずらによる感電防止。 抜け止め機能付コンセントにも使用可能。

伸縮構造の電線引き出しチューブにより、Φ0.65～1.2までの警報用電線に使用できます。 チューブ先端はシール材を充填しやすいすり鉢形状です。 被覆を剥がさずに警報用電線(2心)を差し込めます。

15Aタイプ・20Aタイプで電線サイズアップが可能になりました!

15Aタイプ・20Aタイプで電線サイズアップが可能になりました!

15Aタイプ・20Aタイプで電線サイズアップが可能になりました!

15Aタイプ・20Aタイプで電線サイズアップが可能になりました!

結線完了表示機能付で合計20Aまで使用可能!透明な電線外し釦からケーブルの心線色を目視できるので、極性の確認が容易です。オプションの絶縁カバー付3心棒状圧着端子を使用することでVCTケーブルの接続も可能です。コンセント刃受穴形状は抜け止め接地タイプ。一般的な接地15A平刃プラグの接続が可能です。コンセント口1個につき15A、コンセント合計で20Aまで使用可能です(20A分岐回路の場合)。オプションのアクセスコンセント用取付台を使用する場合には45mm以上、使用しない場合には40mm以上の床下空間が必要です(床下空間の制限により、外形が大きいプラグは接続できない場合があります)。

結線完了表示機能付で合計20Aまで使用可能!透明な電線外し釦からケーブルの心線色を目視できるので、極性の確認が容易です。オプションの絶縁カバー付3心棒状圧着端子を使用することでVCTケーブルの接続も可能です。コンセント刃受穴形状は抜け止め接地タイプ。一般的な接地15A平刃プラグの接続が可能です。コンセント口1個につき15A、コンセント合計で20Aまで使用可能です(20A分岐回路の場合)。オプションのアクセスコンセント用取付台を使用する場合には45mm以上、使用しない場合には40mm以上の床下空間が必要です(床下空間の制限により、外形が大きいプラグは接続できない場合があります)。

防じん・防水形シーロックプレートに最適な、定格の表示など用途に合わせて使用できるラベルシートです

あらかじめ配線を想定して開けた予備穴の保護や、貫通穴・貫通物(コードやケーブル、配管など)を必要としなくなった機器や盤、配管内に異物が侵入するのを防ぐ簡易蓋です。BNノズル(BN26S-IV)の穴内にカチッと鳴るまで押し込むだけで、簡単にはめ込むことが可能です。またマイナスドライバーを溝にさし込むことで、簡単に外すことができます。耐熱性・耐油性・耐摩耗性・耐トラッキング性に優れた、有害物質を含まない難燃仕様(UL94 V-2)のナイロン樹脂製です。

電子式遅れスイッチ・電子式タイマスイッチとの並列結線が可能なスイッチです。上記の電子式スイッチと任意の組み合わせで、最大5箇所までの連動操作回路が構成できます。照光式の操作つまみは、スイッチの通電状態を表示するチェック機能付。(並列結線では、ONしているスイッチのみ赤く点灯します。)【チェック用スイッチ使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがあります量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。【電子式遅れスイッチ施工上のご注意】HIDランプ(高輝度放電ランプ)には使用できません。(例 メタルハライドランプ・水銀灯等)誤結線や負荷側を短絡されますと、過電流により内部部品が破損し、使用不能となります。メガテストをする場合、電線相互間の測定は器具を電路より外して行ってください。※電線(電路)と大地間は取付けたままできます。

【電子式遅れスイッチ施工上のご注意】HIDランプ(高輝度放電ランプ)には使用できません。(例 メタルハライドランプ・水銀灯等)誤結線や負荷側を短絡されますと、過電流により内部部品が破損し、使用不能となります。メガテストをする場合、電線相互間の測定は器具を電路より外して行ってください。※電線(電路)と大地間は取付けたままできます。【チェック用スイッチ使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがあります量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。

ひとつのスイッチで、2回路の負荷(換気扇・照明)を同時に制御できます。OFFにすると照明はすぐに消えますが、換気扇は遅れて約3分後に止まります。換気扇作動中、つまみが赤く輝いて通電状態を表示します。電子式なので軽快に操作できます。【チェック用スイッチ使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがあります量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。【電子式遅れスイッチ施工上のご注意】HIDランプ(高輝度放電ランプ)には使用できません。(例 メタルハライドランプ・水銀灯等)誤結線や負荷側を短絡されますと、過電流により内部部品が破損し、使用不能となります。メガテストをする場合、電線相互間の測定は器具を電路より外して行ってください。※電線(電路)と大地間は取付けたままできます。

2箇所操作用遅れスイッチは、2箇所操作用スイッチとの組み合わせでご使用ください。換気扇作動中は、どちらのスイッチもつまみが赤く輝きます。換気扇は両方のスイッチがOFFのとき止まります。【チェック用スイッチ使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがあります量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。

OFF状態でつまみがオレンジ色に輝くので、暗闇でもスイッチの位置が簡単にわかります。スイッチをOFFにすれば換気扇は遅れて約3分後に止まるので、消し忘れを防止できます。電子式なので軽快に操作できます。【ガイド用スイッチ使用上のご注意】負荷を接続していない状態で、配線の浮遊容量によりガイドスイッチが薄く点灯する場合がありますが、異常ではありません。施工確認で、負荷接続部(シーリングボディ等)をテスターで測定すると、数十ボルトの電圧が表示されますが、異常ではありません。電子スタータ式蛍光灯等、消灯時の内部インピーダンスが高い蛍光灯を接続した場合、ガイドスイッチが薄く点灯あるいは点灯しない場合があります。ガイドスイッチ用コンデンサを負荷に並列接続してご使用ください。

各種感熱センサスイッチとの組み合わせで、別箇所から手動で「連続」「自動」「切」の操作が行えます。

器具表面はシボ加工によるマットな仕上がりNK プレートに調和した質感です。

【オーロラスイッチの特長】ガイド用のオーロラスイッチ・オーロラマークスイッチは、OFF状態でスイッチのつまみがオレンジ色に輝き位置表示するので、暗闇でもスイッチの位置が一目でわかります。階段でガイド用3路スイッチを使用すれば、下でONして上でOFF(上でONして下でOFF)が可能です。チェック用のオーロラスイッチ・オーロラマークスイッチは、ON状態でスイッチのつまみが赤く光り、消し忘れを防止します。【QL端子構造】ニューマイルドビーシリーズの配線器具は、すべて、ワンタッチで確実にスピード結線ができるQL端子を採用しております。【結線方法】1器具裏面のストリップゲージに合わせて電線を皮むきし、心線に曲がりがあればまっすぐに直してください。2皮むきした電線を、電線差込み穴へ心線が見えなくなるまで、十分に差し込んでください。差込みが不十分な場合、発熱する恐れがあります。【適合電線】銅単線Φ1.6mm・Φ2.0mm専用【電線の外し方】電線はずし穴にドライバーを差し込んだまま電線を引き抜いてください。

左右に隣接するスイッチへの共通端子(シロ)の送り接続を行うために使用します。

押ボタンを押すか紐を引くとON、放すとOFFになります。防水構造(防沫形)なので、浴室や洗面所、トイレ等の水回りにも、呼び出しボタンとしてご使用いただけます。照光式(LED内蔵形)でLEDとスイッチを直列に接続して使用するときは、スイッチの定格範囲内で、LEDの輝度のとれる保護抵抗を接続して使用してください。一般的には保護抵抗は情報盤に内蔵されています。情報盤の使用説明書に『保護抵抗を外付してください』と書いてある場合は、コール用押しボタンスイッチの製品図に記載の保護抵抗を取り付けてください。コール用押ボタンスイッチは常時高温・高湿になるサウナ等の業務用浴室には使用しないでください。最小電圧で使用する場合、電流は0.1A以上で使用してください。※最小電流で使用する場合、電圧は12Vで使用してください。※周囲の明るい場所で使用する場合、電流値が小さいとLEDの発光が確認しづらくなりますのでご注意ください。

押ボタンを押すか紐を引くとON、放すとOFFになります。防水構造(防沫形)なので、浴室や洗面所、トイレ等の水回りにも、呼び出しボタンとしてご使用いただけます。照光式(LED内蔵形)でLEDとスイッチを直列に接続して使用するときは、スイッチの定格範囲内で、LEDの輝度のとれる保護抵抗を接続して使用してください。一般的には保護抵抗は情報盤に内蔵されています。情報盤の使用説明書に『保護抵抗を外付してください』と書いてある場合は、コール用押しボタンスイッチの製品図に記載の保護抵抗を取り付けてください。コール用押ボタンスイッチは常時高温・高湿になるサウナ等の業務用浴室には使用しないでください。最小電圧で使用する場合、電流は0.1A以上で使用してください。※最小電流で使用する場合、電圧は12Vで使用してください。

NK SERIE DALI-2インプットデバイスは、DALI-2規格対応のアプリケーションコントローラー専用です。NK SERIEの調光器を発展させたDALI-2規格準拠の調光調色スイッチです。操作性はNK SERIEの調光器そのままに、DALI-2規格ならではの調光/調色の状態を示すバーグラフ表示を備えましたNKD-RDCT1における調光/調色のモードはツマミを押して切替えられます。

NK SERIE DALI-2インプットデバイスは、DALI-2規格対応のアプリケーションコントローラー専用です。NK SERIEの調光器を発展させたDALI-2規格準拠の調光調色スイッチです。操作性はNK SERIEの調光器そのままに、DALI-2規格ならではの調光/調色の状態を示すバーグラフ表示を備えました。

一部のLED照明器具では不安定動作する組合せがあります。施工前にメーカー営業所にお問い合わせください。

NK SERIE DALI-2インプットデバイスは、DALI-2規格対応のアプリケーションコントローラー専用です。NK SERIEの意匠をそのまま引き継いだDALI-2規格準拠のスイッチです。垂直および水平基調のシャープでミニマムなかたちを基に、NK SERIEリモコンスイッチと同様の深いストロークと軽快なスナップアクションをひきつづき採用し、意匠と操作性を統一しました。
