13ページ目: 配線器具その他関連用品

チェック用スイッチは【ON】の状態で確認表示灯が赤色に光り、ポーチ灯や換気扇などの動作確認をすることができます。【使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがありますので、負荷容量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。

取付枠WJK-1別売

専用取付枠のテレビユニットなどで、J・WIDE用絶縁取付枠に取り付けることができない器具を施工する場合、このページに掲載されているコンセントプレート、及びブランクプレートの他に、取付台座(163ページ掲載)が必要となります。

保安灯+コンセント用

保安灯用

専用取付枠のテレビユニットなどで、J・WIDE用絶縁取付枠に取り付けることができない器具を施工する場合、このページに掲載されているコンセントプレート、及びブランクプレートの他に、取付台座(163ページ掲載)が必要となります。

【施工上のご注意】ボックスネジは必要以上に締付けないでください。取付枠の変形・器具の落ち込み・動作不良の原因となりますJ・ワイド製品に使用する指定の器具専用の取付枠です。他社製品は取付け保証できません。

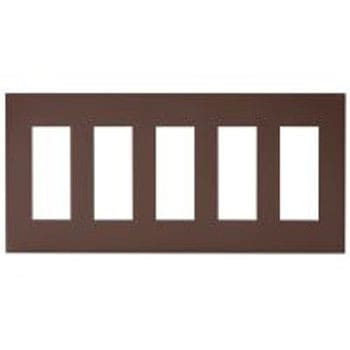

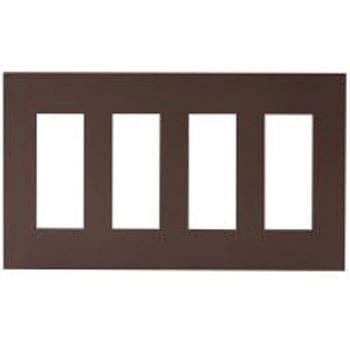

多連プレートは反転して使用できます。

アースターミナルの形状は2種類ありますのでご注意ください。15A・20A兼用コンセントは20A配線用遮断器分岐回路の専用回路に、1個のみΦ2、Φ2.6の電線で接続してください。電気用品取締法(当時)が昭和62年9月に改正され、━┃形コンセント(20A/250V)のエアコン単相100V/20A用としての使用が禁止されました。

埋込配線用のはさみ金具、大サイズです 埋め込み配線用

埋込配線用のはさみ金具、小サイズです ボックスなしで器具をボードに固着します

戸建住宅の高気密・高断熱化に伴い、Sプレートの住宅外壁面へ設置による、防気対応要望にお応えするため、防気対応。

戸建住宅の高気密・高断熱化に伴い、Sプレートの住宅外壁面へ設置による、防気対応要望にお応えするため、防気対応。

戸建住宅の高気密・高断熱化に伴い、Sプレートの住宅外壁面へ設置による、防気対応要望にお応えするため、防気対応。

戸建住宅の高気密・高断熱化に伴い、Sプレートの住宅外壁面へ設置による、防気対応要望にお応えするため、防気対応。
