36ページ目: クランピング位置決め部品
位置決め部品とは工業ロボットや製作機械を治具に設定する際に使用する部品。狭い場所でのワークに適したものやキー溝加工が必要がないものなどさまざまな状況を想定した部品が多いです。また、位置決めだけでなく、固定を同時に行えるものもあります。基本的にはプレート型や丸型といった位置決めを行う部品、位置決めした工業製作機器を止めるボルトが、位置決め部品に分けられることが多いです。また、サイド操作ができる延長工具、クリップチェーンなども含まれます。
Q-ロック内蔵マシンパレット本体(油圧)ナベヤ￥1,198,000～税込￥1,317,800～
1個
46日以内出荷
プレート取付タイプのQロック内蔵油圧式のパレットテーブルです。
適合ブッシュとの組合せによりプレートの位置決め、ロックがワンタッチです。
繰り返し位置決め精度は3μmです。
RoHS指令(10物質対応)対応
Q-ロック内蔵パレットテーブルナベヤ￥469,000～税込￥515,900～
1個
46日以内出荷
プレート取付タイプのQロック内蔵ネジ式のパレットテーブルです。
適合ブッシュとの組合せによりプレートの位置決め、ロックがワンタッチです。
繰り返し位置決め精度は3μmです。
RoHS指令(10物質対応)対応
Q-ロック内蔵プレート(フラット油圧)ナベヤ￥349,800～税込￥384,780～
1個
46日以内出荷
Qロック内蔵油圧テーブル専用の取付プレートです。
基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
ユーザー様でワークに合った穴・溝加工を施し、Qロック内蔵プレート本体の取付プレートとしてお使いください。
材質(プレート)S50C、(Qロックエレメント)SCM440表面処理(Qロックエレメント)無電解メッキ熱処理(プレート)焼鈍、(Qロックエレメント)焼入HRC55RoHS指令(10物質対応)対応
Q-ロック内蔵プレート本体(油圧)ナベヤ￥1,298,000～税込￥1,427,800～
1個
46日以内出荷
プレート取付タイプのQロック内蔵油圧式のテーブルです。
適合ブッシュとの組合せによりプレートの位置決め、ロックがワンタッチです。
繰り返し位置決め精度は3μmです。
材質(プレート)S50C、(Qロックエレメント)SCM440、(ハイトシリンダー)SCM420表面処理(Qロックエレメント)無電解メッキ、(ハイトシリンダー)黒染め熱処理(プレート)焼鈍、(Qロックエレメント・ハイトシリンダー)焼入HRC55RoHS指令(10物質対応)対応
Q-ロック内蔵プレート(フラット分割)ナベヤ￥209,800～税込￥230,780～
1個
46日以内出荷
Qロック内蔵ネジ式テーブル専用の取付プレートです。
基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
ユーザー様でワークに合った穴・溝加工を施し、Qロック内蔵プレート本体の取付プレートとしてお使いください。
材質(プレート)S50C、(Qロックエレメント)SCM440
Q-ロック内蔵プレート本体(エアー分割)ナベヤ￥1,798,000税込￥1,977,800
1個
46日以内出荷
プレート取付タイプのQロック内蔵エアー式のテーブルです。
適合ブッシュとの組合せによりプレートの位置決め、ロックがワンタッチです。
繰り返し位置決め精度は3μmです。
付属品(ロケートピン)QLA19DRP、(ダイヤピン)QLA19DDP、(クランプピン)QLA19DCP材質(プレート)S50C、(Qロックエレメント)SUS440C質量(kg)56熱処理(プレート)焼鈍、(Qロックエレメント)焼入HRC55RoHS指令(10物質対応)対応
Q-ロック内蔵プレート本体(分割式)ナベヤ￥349,800～税込￥384,780～
1個
46日以内出荷
プレート取付タイプのQロック内蔵ネジ分割式のテーブルです。
適合ブッシュとの組合せによりプレートの位置決め、ロックがワンタッチです。
繰り返し位置決め精度は3μmです。
寸法N(mm)0.02材質(プレート)S50C、(Qロックエレメント)SCM440、(ハイトシリンダー)SCM420熱処理(プレート)焼鈍、(Qロックエレメント・ハイトシリンダー)焼入HRC55表面処理(Qロックエレメント)無電解メッキ、(ハイトシリンダー)黒染めRoHS指令(10物質対応)対応
Q-ロック内蔵プレート(マシンバイス付き)ナベヤ￥799,800～税込￥879,780～
1個
46日以内出荷
Qロック内蔵ネジ式テーブル専用のCVバイス付き取付プレートです。
基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
RoHS指令(10物質対応)対応
Q-ロック内蔵プレート(T溝)ナベヤ￥469,800～税込￥516,780～
1個
46日以内出荷
Qロック内蔵ネジ式テーブル専用のT溝取付プレートです。
基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
溝数4RoHS指令(10物質対応)対応
Q-ロック内蔵プレート(フラット)ナベヤ￥299,800～税込￥329,780～
1個
46日以内出荷
Qロック内蔵ねじ式テーブル専用の取付プレートです。
基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
ユーザー様でワークに合った穴・溝加工を施し、Qロック内蔵プレート本体の取付プレートとしてお使いください。
材質(プレート)S50C、(Qロックエレメント)SCM440表面処理(Qロックエレメント)無電解メッキ熱処理(プレート)焼鈍、(Qロックエレメント)焼入HRC55RoHS指令(10物質対応)対応
Q-ロック内蔵プレート本体ナベヤ￥299,800～税込￥329,780～
1個
46日以内出荷
プレート取付タイプのQロック内蔵ネジ式のテーブルです。
適合ブッシュとの組合せによりプレートの位置決め、ロックがワンタッチです。
繰り返し位置決め精度は3μmです。
材質(プレート)S50C、(Qロックエレメント)SCM440、(ハイトシリンダー)SCM420RoHS指令(10物質対応)対応
Q-ロックエレメント ゼロポイントタイプ 油圧式 単動ナベヤ￥249,800～税込￥274,780～
1個
32日以内出荷
プッシュ側の穴径が広いため、ピンの挿入が容易にできます。(ピンはテーパー形状になっているため、セルフセンタリングができます)
ピン形状の特性上、傾いた状態での抜差しが可能です。
エアーブローによってブッシュ内部に溜まった切粉の除去が可能です。
材質SUS440C熱処理済駆動方式(クランプ)バネ、(アンクランプ)空圧RoHS指令(10物質対応)対応最低作動圧力(MPa)5(アンクランプ時)
Q-ロックエレメント ゼロポイントタイプ 空圧式 単動ナベヤ￥139,800～税込￥153,780～
1個
32日以内出荷
プッシュ側の穴径が広いため、ピンの挿入が容易にできます。(ピンはテーパー形状になっているため、セルフセンタリングができます)
ピン形状の特性上、傾いた状態での抜差しが可能です。
エアーブローによってブッシュ内部に溜まった切粉の除去が可能です。
材質SUS440C熱処理済駆動方式(クランプ)バネ、(アンクランプ)空圧RoHS指令(10物質対応)対応
Q-ロックカップリング プラグナベヤ￥20,980税込￥23,078
1個
3日以内出荷から66日以内出荷
Q-ロックエレメント用に開発された空圧、油圧用ジョイントです。
親治具から子治具に着座確認用のエアーや、クランプ用の油圧を供給できます。
子治具の交換時の流体回路脱着が容易に行えます。
仕様許容調芯量：0.2mm材質S45C使用流体エアー、油常用使用圧力(MPa)5保証耐圧力(MPa)10最低動作圧力(MPa)0.1熱処理無電解メッキRoHS指令(10物質対応)対応オリフィスサイズ8.7mm2
Q-ロックカップリング ソケットナベヤ￥17,980税込￥19,778
1個
3日以内出荷
Q-ロックエレメント用に開発された空圧、油圧用ジョイントです。
親治具から子治具に着座確認用のエアーや、クランプ用の油圧を供給できます。
子治具の交換時の流体回路脱着が容易に行えます。
仕様許容調芯量：0.2mm材質S45C使用流体エアー、油常用使用圧力(MPa)5保証耐圧力(MPa)10最低動作圧力(MPa)0.1熱処理無電解メッキRoHS指令(10物質対応)対応オリフィスサイズ8.7mm2
Q-ロックエレメント ブッシュカバー(空圧式)ナベヤ￥3,198～税込￥3,518～
1個
3日以内出荷
治具プレートが薄く、ブッシュ取付穴が貫通してしまう場合にはカバーをご使用ください。
材質S45CRoHS指令(10物質対応)対応
スリーブナベヤ￥459税込￥505
1袋(5個)
3日以内出荷
銅管はクーラントが必要な方向に自由に向きを変えていただけます。
銅管はクーラントを行いたいポイント近くで確実に使用できます。
ノズルの角度をノズル先端に埋め込まれたボールの調整により前後左右35°スピーディーに変えられます。
材質(ノズル部)アセタール・ステンレス、(管)銅、(取付部分)真鍮耐熱温度(℃)70最大圧力(MPa)3RoHS指令(10物質対応)対応
切欠差込ブッシュリーマ級FRKタイプケーエム精密￥1,798～税込￥1,978～
1個
6日以内出荷
FRKタイプは、1.長期の使用の場合、2.ドリル加工のあとにリーマ加工のある場合の使用に適しています。FRKタイプにはガイド用固定ブッシュ(GKタイプ)が必要です。差込ブッシュ外径(D)と、ガイド用固定ブッシュ内径(d)を同じに合わせてセットします。FRKタイプはガイド用固定ブッシュGKタイプに手で差込めます。
切欠差込ブッシュ精密級SFKタイプケーエム精密￥1,798～税込￥1,978～
1個
4日以内出荷から6日以内出荷
SFKタイプは同一寸法加工が長期にわたる場合の使用に適しています。SFKタイプにはガイド用固定ブッシュ(GKタイプ)が必要です。差込ブッシュ外径(D)と、ガイド用固定ブッシュ内径(d)を同じに合わせてセットします。SFKタイプはガイド用固定ブッシュGKタイプに手で差込めます。
切欠差込ブッシュ並級FKタイプケーエム精密￥1,698～税込￥1,868～
1個
6日以内出荷
FKタイプは同一寸法加工が長期にわたる場合の使用に適しています。FKタイプにはガイド用固定ブッシュ(GKタイプ)が必要です。差込ブッシュ外径(D)と、ガイド用固定ブッシュ内径(d)を同じに合わせてセットします。FKタイプはガイド用固定ブッシュGKタイプに手で差込めます。

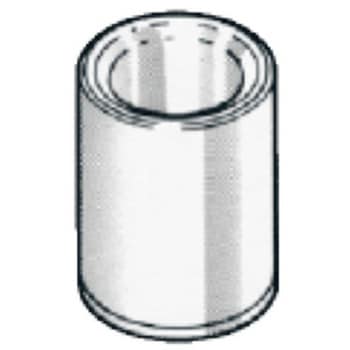

ガイド用固定ブッシュGKタイプケーエム精密￥719～税込￥791～
1個
当日出荷から6日以内出荷
GKタイプは差込ブッシュ(CKタイプ・DKタイプ・EKタイプ・FKタイプ)のガイド専用の固定ブッシュです。
左回り切欠差込ブッシュリーマ級ERKタイプケーエム精密￥2,898～税込￥3,188～
1個
5日以内出荷から6日以内出荷
ERKタイプは、1.長期の使用の場合、2.穴寸法ドリルサイズに変更のある場合、3.ドリル加工のあとにリーマ加工のある場合の使用に適しています。ERKタイプ使用にはガイド用固定ブッシュ(GKタイプ)が必要です。差込ブッシュERKタイプ外径(D)と、ガイド用固定ブッシュ内径(d)を同じに合わせてセットします。ERKタイプはガイド用固定ブッシュGKタイプに手で差込めます。
左回り切欠差込ブッシュ精密級SEKタイプケーエム精密￥2,898～税込￥3,188～
1個
5日以内出荷から6日以内出荷
SEKタイプは、1.長期の使用の場合、2.穴寸法ドリルサイズに変更のある場合の使用に適しています。SEKタイプ使用にはガイド用固定ブッシュ(GKタイプ)が必要です。差込ブッシュSEKタイプ外径(D)と、ガイド用固定ブッシュ内径(d)を同じに合わせてセットします。SEKタイプはガイド用固定ブッシュGKタイプに手で差込めます。
左回り切欠差込ブッシュ並級EKタイプケーエム精密￥2,398～税込￥2,638～
1個
6日以内出荷
EKタイプは、1.長期の使用の場合、2.穴寸法ドリルサイズに変更のある場合の使用に適しています。EKタイプ使用にはガイド用固定ブッシュ(GKタイプ)が必要です。差込ブッシュEKタイプ外径(D)と、ガイド用固定ブッシュ内径(d)を同じに合わせてセットします。EKタイプはガイド用固定ブッシュGKタイプに手で差込めます。
右回り切欠差込ブッシュ精密級SDKタイプケーエム精密￥2,198～税込￥2,418～
1個
5日以内出荷から6日以内出荷
SDKタイプは長期の使用の場合に適しています。SDKタイプ使用にはガイド用固定ブッシュ(GKタイプ)が必要です。差込ブッシュSDKタイプ外径(D)と、ガイド用固定ブッシュ内径(d)を同じに合わせてセットします。SDKタイプはガイド用固定ブッシュGKタイプに手で差込めます。
右回り切欠差込ブッシュ並級DKタイプケーエム精密￥1,798～税込￥1,978～
1個
4日以内出荷から6日以内出荷
DKタイプは長期の使用の場合に適しています。DKタイプ使用にはガイド用固定ブッシュ(GKタイプ)が必要です。差込ブッシュDKタイプ外径(D)と、ガイド用固定ブッシュ内径(d)を同じに合わせてセットします。DKタイプはガイド用固定ブッシュGKタイプに手で差込めます。

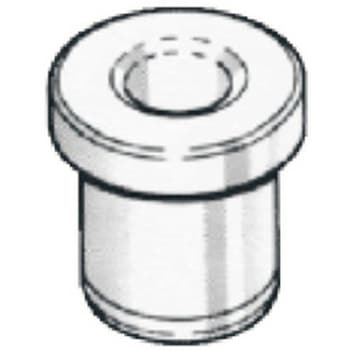

差込ブッシュリーマ級CRKタイプケーエム精密￥1,698～税込￥1,868～
1個
5日以内出荷から6日以内出荷
CRKタイプは、1.穴サイズ・ドリルサイズに変更のある場合、2.ドリルのあとにリーマ加工のある場合の使用に適しています。CRKタイプ使用にはガイド用固定ブッシュ(GKタイプ)が必要です。差込ブッシュCRKタイプ外径(D)とガイド用固定ブッシュ内径(d)を同じに合わせてセットします。CRKタイプはガイド用固定ブッシュGKタイプに手で差込めます。
ツーピースバイスナベヤ￥19,980～税込￥21,978～
1セット
3日以内出荷から7日以内出荷
フライス、セーパー、中ぐり盤等のテーブルに合わせ、加工物に合わせて無限大に挟めます。
量産品の加工に便利です。
口深さが大きい。
RoHS指令(10物質対応)対応
