16ページ目: 電気測定その他関連用品
待機電力から動作時電力まで高確度に計測可能な単相電力計。最小10μAから計測可能。家電製品などの待機時消費電力から通常動作時の消費電力まで1台で。待機電力の測定規格 IEC62301にも対応。
用途バッテリ駆動機器や一般家電機器など単相機器の電力測定に。
仕様【高調波】同期周波数範囲:10z～640z解析次数:最大50次、高調波電圧実効値高調波電流実効値高調波有効電力総合高調波電圧ひずみ率総合高調波電流ひずみ率基本波電圧基本波電流基本波有効電力基本波皮相電力基本波無効電力基本波力率(変位力率)基本波電圧電流位相差高調波電圧含有率高調波電流含有率高調波有効電力含有率、(専用ソフトウェアによるデータ取得のみ:高調波電圧位相角高調波電流位相角高調波電圧電流位相差)
付属品取扱説明書×1電源コード×1電圧・電流入力端子用安全カバー×2安全カバー取付用ネジ(M3×6)×4
質量(kg)3
電源AC100V～240V50/60z30VA
測定項目電圧電流有効電力皮相電力無効電力力率位相角周波数最大電流比電流積算有効電力積算積算時間電圧波形ピーク値電流波形ピーク値電圧クレストファクタ電流クレストファクタ時間平均電流時間平均有効電力電圧リプル率電流リプル率
測定方式積算測定 (積算:10000時間以内)：固定レンジ積算/オートレンジ積算切替え可能、[電流]6桁表示(0.00000mA～極性別と総和値)、[有効電力]6桁表示(0.00000m～極性別と総和値)
寸法(幅W×高さH×奥行D)(mm)210×100×245
機能[整流方式切替え]AC+CAC+CUmnACCFN、オートレンジアベレージVT・CT設定同期制御MAX/MIN他【ロガー接続】測定値をIOKILR8410Link対応ロガーに無線送信可能(P3335-01以外)、(Bluetoot(R)無線技術対応シリアル変換アダプタを使用Ver.1.1以降)
周波数特性C0.1z～100kz
インターフェースLAN標準装備GP-IB
測定レンジ[電圧]AC/C6V～1000V8レンジ、[電流]AC/C1mA～20A14レンジ、[電力]6.0000m～20.000k(電圧・電流レンジの組合せによる)、力率の影響:0.1%f.s.以下(45z～66zPF=0にて)
表示更新レート約5回/s～20s(アベレージ回数の設定により変化)
測定ライン単相2線
入力抵抗電圧:2MΩ電流:520mΩ以下(1mA～100mAレンジ)15mΩ以下(200mA～20Aレンジ)(50/60Hz)
基本確度(有効電力)±0.1%rg.±0.1%f.s.(C)、±0.1%rg.±0.05%f.s.(45zto66zatInput<50%f.s.)、±0.15%rg.(45zto66zat50%f.s.≦Input)
待機電力から動作時電力まで高確度に計測可能な単相電力計。最小10μAから計測可能。家電製品などの待機時消費電力から通常動作時の消費電力まで1台で。待機電力の測定規格 IEC62301にも対応。
用途バッテリ駆動機器や一般家電機器など単相機器の電力測定に。
仕様【高調波】同期周波数範囲:10z～640z解析次数:最大50次、高調波電圧実効値高調波電流実効値高調波有効電力総合高調波電圧ひずみ率総合高調波電流ひずみ率基本波電圧基本波電流基本波有効電力基本波皮相電力基本波無効電力基本波力率(変位力率)基本波電圧電流位相差高調波電圧含有率高調波電流含有率高調波有効電力含有率(専用ソフトウェアによるデータ取得のみ:高調波電圧位相角高調波電流位相角高調波電圧電流位相差)
付属品取扱説明書×1電源コード×1電圧・電流入力端子用安全カバー×2安全カバー取付用ネジ(M3×6)×4
質量(kg)3
出力D/A：7c(出力項目を下記より選択)レベル出力C±2Vf.s.または5Vf.s.波形出力1Vf.s.、レベル出力/波形出力(電圧/電流/有効電力)レベル出力(皮相電力/無効電力/力率/ほか)高速レベル出力(電圧/電流/有効電力)
電源AC100V～240V50/60z30VA
測定項目電圧電流有効電力皮相電力無効電力力率位相角周波数最大電流比電流積算有効電力積算積算時間電圧波形ピーク値電流波形ピーク値電圧クレストファクタ電流クレストファクタ時間平均電流時間平均有効電力電圧リプル率電流リプル率
測定方式積算測定 (積算:10000時間以内)：固定レンジ積算/オートレンジ積算切替え可能、[電流]6桁表示(0.00000mA～極性別と総和値)、[有効電力]6桁表示(0.00000m～極性別と総和値)
寸法(幅W×高さH×奥行D)(mm)210×100×245
機能[整流方式切替え]AC+CAC+CUmnACCFN、オートレンジアベレージVT・CT設定同期制御MAX/MIN他【ロガー接続】測定値をIOKILR8410Link対応ロガーに無線送信可能(P3335-01以外)、(Bluetoot(R)無線技術対応シリアル変換アダプタを使用Ver.1.1以降)
周波数特性C0.1z～100kz
インターフェースLAN標準装備RS-232C。、GP-IB
測定レンジ[電圧]AC/C6V～1000V8レンジ、[電流]AC/C1mA～20A14レンジ、[電力]6.0000m～20.000k(電圧・電流レンジの組合せによる)、力率の影響:0.1%f.s.以下(45z～66zPF=0にて)
表示更新レート約5回/s～20s(アベレージ回数の設定により変化)
測定ライン単相2線
入力抵抗電圧:2MΩ電流:520mΩ以下(1mA～100mAレンジ)15mΩ以下(200mA～20Aレンジ)(50/60Hz)
基本確度(有効電力)±0.1%rg.±0.1%f.s.(C)、±0.1%rg.±0.05%f.s.(45zto66zatInput<50%f.s.)、±0.15%rg.(45zto66zat50%f.s.≦Input)
待機電力から動作時電力まで高確度に計測可能な単相電力計。最小10μAから計測可能。家電製品などの待機時消費電力から通常動作時の消費電力まで1台で。待機電力の測定規格 IEC62301にも対応。
用途バッテリ駆動機器や一般家電機器など単相機器の電力測定に。
仕様【高調波】同期周波数範囲:10z～640z解析次数:最大50次、高調波電圧実効値高調波電流実効値高調波有効電力総合高調波電圧ひずみ率総合高調波電流ひずみ率基本波電圧基本波電流基本波有効電力基本波皮相電力基本波無効電力基本波力率(変位力率)基本波電圧電流位相差高調波電圧含有率高調波電流含有率高調波有効電力含有率(専用ソフトウェアによるデータ取得のみ:高調波電圧位相角高調波電流位相角高調波電圧電流位相差)
付属品取扱説明書×1電源コード×1電圧・電流入力端子用安全カバー×2安全カバー取付用ネジ(M3×6)×4
質量(kg)3
電源AC100V～240V50/60z30VA
測定項目電圧電流有効電力皮相電力無効電力力率位相角周波数最大電流比電流積算有効電力積算積算時間電圧波形ピーク値電流波形ピーク値電圧クレストファクタ電流クレストファクタ時間平均電流時間平均有効電力電圧リプル率電流リプル率
測定方式積算測定 (積算:10000時間以内)：固定レンジ積算/オートレンジ積算切替え可能、[電流]6桁表示(0.00000mA～極性別と総和値)、[有効電力]6桁表示(0.00000m～極性別と総和値)
寸法(幅W×高さH×奥行D)(mm)210×100×245
機能[整流方式切替え]AC+CAC+CUmnACCFN、オートレンジアベレージVT・CT設定同期制御MAX/MIN他【ロガー接続】測定値をIOKILR8410Link対応ロガーに無線送信可能(P3335-01以外)、(Bluetoot(R)無線技術対応シリアル変換アダプタを使用Ver.1.1以降)
周波数特性C0.1z～100kz
インターフェースLAN標準装備RS-232C
測定レンジ[電圧]AC/C6V～1000V8レンジ、[電流]AC/C1mA～20A14レンジ、[電力]6.0000m～20.000k(電圧・電流レンジの組合せによる)、力率の影響:0.1%f.s.以下(45z～66zPF=0にて)
表示更新レート約5回/s～20s(アベレージ回数の設定により変化)
測定ライン単相2線
入力抵抗電圧:2MΩ電流:520mΩ以下(1mA～100mAレンジ)15mΩ以下(200mA～20Aレンジ)(50/60Hz)
基本確度(有効電力)±0.1%rg.±0.1%f.s.(C)、±0.1%rg.±0.05%f.s.(45zto66zatInput<50%f.s.)、±0.15%rg.(45zto66zat50%f.s.≦Input)
生産・検査ラインでの消費電力計測向け、小型モデル。家電製品などの電力測定に最適な交流専用の単相電力計です。1台で電圧・電流・有効電力・皮相電力・力率の測定ができます。電気用品安全法に対応。アナログメータからの置き替えに。業界最長の確度保証3年間。
用途コピー機・複合機・ガス等メータ類・魚群探知機器・レーザ機器・単相モータ・ 海外旅行用ハンディ変圧器などの電力測定/ 液晶バックライトの電力評価/電気温水器・パチンコ・アミューズメント機器・大型テレビなどの消費電力測定
付属品取扱説明書×1電源コード×1接地アダプタ×1
質量(kg)1.9
出力D/A：電圧・電流・有効電力を3c同時出力/C+2Vf.s.
電源AC100V～240V50/60z20VA
測定項目電圧電流有効電力皮相電力力率
寸法(幅W×高さH×奥行D)(mm)160×100×227
機能VT・CT比設定アベレージ機能他
周波数特性45z～5kz
インターフェースRS-232C標準装備GP-IB対応
測定レンジ[電圧]AC200V(300Vmax.)、[電流]AC50/200/500mA2/5/20A(30Amax.)、[電力]10.000～4.000k(電圧・電流レンジの組合せによる)
表示更新レート5回/s
測定ライン単相2線
入力抵抗[電圧]2.4MΩ[電流]7mΩ以下(直接入力)(50/60Hz)
基本確度[1年電圧・電流・有効電力]±0.1%rg.±0.1%f.s.、(入力電流20A以下45z～66z)、[1年経過～3年]±0.1%rg.±0.2%f.s.、(入力電流20A以下45z～66z)
優れた低周波数特性と位相特性。 。1 Hz～100 kHzの広周波数帯域。CAT III 600 V
用途・インバータ制御機器の電流・電力測定用途。・高調波解析・FFT解析・波形観測用途(AC専用)
適合機種MR6000、MR8470、MR8827、MR8870、MR8875、MR8880、PW3335、PW3336、PW3337、PW3390、PW8001
コード長さ(m)3
定格電流(A)AC 20/200
周波数特性1 Hz～100 kHz (位相 5 Hz～50 kHz)
コネクタ出力：ME15W(12ピン)
測定可能導体径(Φmm)46
エコ商品
メモリハイコーダに接続し、測定結果など簡単にプリントアウト。
仕様【全記録幅】104mm/【波形部】100mm f.s.、【記録速度】最大1cm/s
付属品記録紙×1巻、軸×1本、取扱説明書
適合機種MR8880
記録紙9234(10巻入、1巻サイズ112mm×18m)
1個
￥63,980
税込￥70,378
10日以内出荷
9pin-9pin
用途次の製品と9442の接続用：3154， 3156， 3237～3239， 3331～3333， 3504S， 3506-10， 3511-50， 3535， ST5540S
ケーブル長(m)1.5
1個
￥9,998
税込￥10,998
6日以内出荷
1個
￥3,998
税込￥4,398
6日以内出荷
1個
￥2,698
税込￥2,968
6日以内出荷
1個
￥4,298
税込￥4,728
7日以内出荷
1個
￥3,998
税込￥4,398
翌々日出荷
測定器の機能をGP-IBでコントロールします。
対応製品IM3523、IM3533、IM3533-01、IM3590、ST4030A、ST5680
1個
￥63,980
税込￥70,378
8日以内出荷
高電圧をテスタの低電圧(または電流)レンジで測定するためのプローブです。テスタの入力端子に高電圧が直接印加されないので、入力端子の絶縁劣化による誤差の増加を防ぐことができます。
用途アナログテスタ用で、指定の電圧レンジ(DC3 V)で使用します(DC30 kV まで)。
適合(テスタ)3030-10
出力DC0 ～ 3 V
測定レンジ(テスタ)DC3 V
確度±5%rdg
入力抵抗600 MΩ
電圧(kV)(測定)DC0～30
1個
￥6,698
税込￥7,368
7日以内出荷
クランプオンセンサ9272-10用
適合(製品)3264・3265・3266・3267・3286・9270・9271・9272・9272-10
1個
￥1,898
税込￥2,088
4日以内出荷
![EA707NA-31 [EA707NA-26・28用]クリップアダプター エスコ](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono48152319-231025-02.jpg)
EA707NA-26～-28用クリップアダプター。
全長(mm)95
質量(g)64
最大開口(mm)36
ソケット径(Φmm)4
1個
￥2,200
税込￥2,420
翌日出荷
GPM-8320/8330は、複数の結線方式(1P3W/3P3W/3P4W/3V3A)に対応したデジタル電力計です。※GPM-8320は2つのモードです。
単相2線から三相4線に対応し、定格入力電圧は最大1000V、入力電流は20Aのレンジを備えています。
最小電流入力レンジは0.5A(最大0.1mAの分解能)で、電力測定分解能は0.1mWです。電力測定では、有効電力、皮相電力、無効電力、力率など25の豊富な測定項目をサポートしています。また積算測定は、8つの測定項目でDUTの電力/電流の積算測定(Wh/Ah)が可能となっています。
多彩なディスプレイモード
電力測定時の数値表示には、標準とシンプルのモードがあり、表示項目は25の測定値パラメータから任意に変えることが可能です。
レシオ設定
高調波測定のモードでは、次数毎のバーグラフ表示と8つの高調波パラメータの表示ができるリスト表示の2つがあります。
積算測定
レンジ選択機能
積算測定時に有効なオートレンジ機能を備えています。 希望するレンジのみを選択することで、レンジ切り替え回数が少なくなりますのでスピードアップを図ることが出来ます。
デジタルI/O(DA12)
背面のデジタルI/Oコネクタを使用して、本器を制御しD/A出力を生成します。またHL信号により特定の機能の動作を行うことも可能です。
高調波測定
最大50次までの高調波測定では、視覚的にわかりやすいバーグラフ表示と8項目のパラメータを表示するリスト表示の2つがあります。ログファイルへの保存も可能で家電・電気機器の電源部評価に役立ちます。
リモートインタフェース
リモート通信用として各インタフェースを標準装備しています。リモートコマンドを使用した制御や測定結果を取得するプログラムの作成に柔軟に対応します。
仕様【高調波測定】FFTデータ長：4096(周波数は50Hz/60Hz、更新レートは0.55s以上である必要があります。)
付属品マニュアル(CD)、セーフティーガイド，電源コード，ターミナルカバー、V1のみDA12ケーブル(GTL-214×1)、GPM-8320:テストリード(GTL-209×2，GTL-212A×2)、GPM-8330:テストリード(GTL-209×3，GTL-212A×3)
質量(kg)約3.85
電源(V)100～240AC±10%、50/60Hz
測定項目【表示機能】電圧、電流、有効電力、皮相電力、無効電力、力率、位相、周波数、ピーク電圧、ピーク電流、ピーク電力、高調波歪、クレストファクタ、最大電流比、電力量、電流量【周波数測定】電圧、電流
測定方式【高調波測定】ゼロクロス同時計算方式
表示表示数(標準モード)2+8項目、表示数(シンプルモード)4項目
寸法(幅W×高さH×奥行D)(mm)220×132×402.5(バンパー・突起含む)
フィルター【入力定格】カットオフ周波数500Hz(ON時)、【周波数】オフ、オン(カットオフ周波数500Hz)が選択可能
A/D変換器電圧・電流同時測定16ビット、約300kHz
周波数範囲(Hz)10～1.2k
インターフェースUSB(CDC)、RS-232C、LAN，V1モデルはGPIB、DA12(DA出力，リモート制御)を追加
測定レンジ【電圧・電流測定】電圧：15V、30V、60V、150V、300V、600V、1000V、電流：0.5A、1A、2A、5A、10A、20A【周波数測定】自動切替：100mHz、1Hz、10Hz、100Hz、1kHz、10kHz、100kHz
最大許容入力電圧連続：ピーク値1.5kVまたは、実行値1kVの低い方
入力インピーダンス電圧：約2MΩ、電流：約5mΩ
表示項目Vac、Vdc、Vrms、、Vmn、Iac、Idc、Irms、P、VA、VAR、PF、DEG、IHz、VHz、V+pk、V-pk、I+pk、I-pk、P+pk、P-pk、THDI、THDV、CFV、CFI、MATH、MCR、WP、WP+、WP-、P(avg)q、q+、q-、q(avg)
設定範囲【積算/時間】0時0分～9999時間59分
温度係数【電圧・電流測定】5-18℃/28-40℃にて：±(読み値の0.03%)/℃を加算、【電力測定】電圧・電流確度の温度係数と同様
確度【電圧・電流測定】DC±(読み値の0.1%+レンジの0.2%)、0.1Hz≦f<45Hz：±(読み値の0.1%+レンジの0.2%)、45Hz≦f≦66Hz：±(読み値の0.1%+レンジの0.05%)、66Hz<f≦1kHz：±(読み値の0.1%+レンジの0.2%)、1kHz<f≦10kHz：±(読み値の(0.07×f)%+レンジの0.3%)、10kHz<f≦100kHz：±(読み値の0.5%+レンジの0.5%)±[読み値の{0.04x(f-10)}%]/※f(kHz):入力信号周波数【電力測定】DC：±(読み値の0.1%+レンジの0.2%)、0.1Hz≦f<45Hz：±(読み値の0.3%+レンジの0.2%)、45Hz≦f≦66Hz：±(読み値の0.1%+レンジの0.05%)、66Hz<f≦1kHz：±(読み値の0.2%+レンジの0.2%)、1kHz<f≦10kHz：±(読み値の0.1%+レンジの0.3%)±[読み値の{0.067x(f-1)}%]、10kHz<f≦100kHz：±(読み値の0.5%+レンジの0.5%)/※f(kHz):入力信号周波数【周波数測定】条件：CF3の時：入力信号レベルがレンジの30%以上、CF6/6Aの時：入力信号レベルがレンジの60%以上、電圧/電流の周波数が200Hz以下の時は周波数フィルターON、±(読み値の0.06%)【積算】±(電力の確度(または電流の確度)+読み値の0.1%)、固定レンジにて【時間】±0.02%
RoHS指令(10物質対応)対応
関連資料(3.35MB)
クレストファクタ3、6(6A)
最大入力電流(A)電流レンジ：0.5～20、ピーク値100または、実効値30の低い方

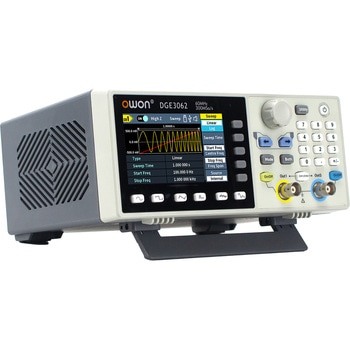

周波数・振幅・DCオフセット・パラメーターを同時に表示できます。パソコンからのリモートコントロールと波形データの受信が可能です。
校正証明書JCSS校正
