7ページ目: スピードコントローラー
商品豆知識
「適合チューブ外径(Φmm)」から絞り込む
CADデータあり
CADデータあり
・プッシュロック式によりニードルロックの作業性向上
・ハンドルの大型化
・チューブ着脱性向上
挿入力Max.30%(8N)低減
離脱率Max.20%(5N)低減※
※チューブ引抜強度は、現行品と同等レベルを確保
・無電解ニッケルめっき仕様を標準化
・360°/自由に配管が可能(ユニバーサルタイプ)
CADデータあり
・削減される配管工数とコスト
アクチュエータヘ直接ねじ込み装着ですから、継手、チューブが省略でき、
配管の工数とコストが削減できます。
・自由に設定できる配管方向
スイベルタイプですから取付後配管方向を自由に設定できます。
・低流量域での速度制御が容易
・等質の速度制御が可能
・ニードル弁抜け止め機構
CADデータあり
・スペースを取らないコンパクトサイズ
・低流量域での速度制御が容易
・等質の速度制御が可能
・ニードル弁抜け止め機構
CADデータあり
・削減される配管工数とコスト
アクチュエータヘ直接ねじ込み装着ですから、継手、チューブが省略でき、
配管の工数とコストが削減できます。
・自由に設定できる配管方向
スイベルタイプですから取付後配管方向を自由に設定できます。
・低流量域での速度制御が容易
・等質の速度制御が可能
・ニードル弁抜け止め機構
難燃性PBT樹脂を標準採用し、溶接環境での事故を防止します。ニードル弁の回転が数多いので、滑らかな速度制御が可能です。ホワイトボディーです。軽量化・低コストを実現しました。
使用流体空気
タイプメーターアウトタイプ
使用温度範囲-5～60℃(凍結なきこと)
制御方式メーターアウト
使用圧力0.05～0.7MPa
難燃性PBT樹脂を標準採用し、溶接環境での事故を防止します。ニードル弁の回転数が多いので、滑らかな速度制御が可能です。軽量化・低コストを実現しました。
使用流体空気
タイプメーターアウトタイプ
使用温度範囲-5～60℃(凍結なきこと)
制御方式メーターアウト
使用圧力0.05～0.7MPa
難燃性PBT樹脂を標準採用し、溶接環境での事故を防止します。
使用流体空気
タイプメーターアウトタイプ
使用温度範囲-5～60℃(凍結なきこと)
制御方式メーターアウト
使用圧力0.05～0.7MPa
従来タイプに比べてコンパクトです。低流量域で微調整がしやすい。チューブはプッシュワン接続です。難燃性樹脂(UL94規格V-0相当)採用。無電解ニッケルめっき処理を施しています。Rねじ部にシール加工。
形状ユニバーサル
タイプミリサイズ
最高使用圧力(MPa)1
使用流体空気
最高温度範囲(℃)+5～+60
本体特殊ポリプロピレンで、耐薬品性を必要とする環境(雰囲気)に適しています。チューブはプッシュワン接続です。配管ライン上で集中制御が可能です。
形状インライン
タイプミリサイズ
最高使用圧力(MPa)0.7(at20℃)
使用流体空気
最高温度範囲(℃)(空気)+5～+60
シリンダと切換弁の中間に組み込み、アクチュエータのスピード調整が簡単にできます。
取付け方向によりメーターイン・メーターアウトは変わります。
動画あり
ワンタッチ継手内蔵型圧力制御弁
ネジ側から一次圧を導入すると減圧され継手側から流出
駆動機器に高圧で仕事をさせる場合、仕事の開始位置に戻す時だけ減圧し圧縮空気を節約
用途ねじとチューブの接続
形状エルボ
使用温度範囲(℃)0～60
使用圧力範囲(MPa)0～0.9
使用流体空気
設定圧力範囲(MPa)0.2～0.6
CADデータあり
・プッシュロック式によりニードルロックの作業性向上
・ハンドルの大型化
・チューブ着脱性向上
挿入力Max.30%(8N)低減
離脱率Max.20%(5N)低減※
※チューブ引抜強度は、現行品と同等レベルを確保
・無電解ニッケルめっき仕様を標準化
・360°/自由に配管が可能(ユニバーサルタイプ)
使用圧力範囲(MPa)0.1～1
使用流体空気
保証耐圧力(MPa)1.5
CADデータあり
・削減される配管工数とコスト
アクチュエータヘ直接ねじ込み装着ですから、継手、チューブが省略でき、
配管の工数とコストが削減できます。
・自由に設定できる配管方向
スイベルタイプですから取付後配管方向を自由に設定できます。
・低流量域での速度制御が容易
・等質の速度制御が可能
・ニードル弁抜け止め機構
使用圧力範囲(MPa)0.1～1
使用流体空気
保証耐圧力(MPa)1.5
CADデータあり
・削減される配管工数とコスト
アクチュエータヘ直接ねじ込み装着ですから、継手、チューブが省略でき、
配管の工数とコストが削減できます。
・自由に設定できる配管方向
スイベルタイプですから取付後配管方向を自由に設定できます。
・低流量域での速度制御が容易
・等質の速度制御が可能
・ニードル弁抜け止め機構
使用圧力範囲(MPa)0.1～1
使用流体空気
保証耐圧力(MPa)1.5
適合チューブ材質ナイロン、ソフトナイロン、ポリウレタン(※ソフトナイロン、ポリウレタンは最高使用圧力にご注意ください)
CADデータあり
・削減される配管工数とコスト
アクチュエータヘ直接ねじ込み装着ですから、継手、チューブが省略でき、
配管の工数とコストが削減できます。
・自由に設定できる配管方向
スイベルタイプですから取付後配管方向を自由に設定できます。
・低流量域での速度制御が容易
・等質の速度制御が可能
・ニードル弁抜け止め機構
使用圧力範囲(MPa)0.1～1
使用流体空気
保証耐圧力(MPa)1.5
適合チューブ材質ナイロン、ソフトナイロン、ポリウレタン
エコ商品
小型で省スペ－ス。ワンタッチで使いやすいミニ継手。
材質(本体)真鍮/樹脂
流体圧縮空気
使用温度範囲(℃)-5～+60
最高使用圧力(圧縮空気)(MPa)1
制御方向メーターイン
適合チューブタッチチューブ・TE、TP、MTPポリウレタンチューブ・TN型ナイロンチューブ
色(本体)黒
RoHS指令(10物質対応)対応
ニードル弁の回転数が多いので、滑らかな速度制御が可能。
タッチコネクターファイブ内蔵により軽量化、低コスト実現。
難燃性PBT樹脂を標準採用し、溶接環境での事故を防止。
材質(本体)真鍮/樹脂
流体圧縮空気
使用温度範囲(℃)-5～+60
最高使用圧力(圧縮空気)(MPa)0.05～0.7
制御方向メーターイン
適合チューブタッチチューブ・TE、TP、MTPポリウレタンチューブ・TN型ナイロンチューブ
材質(ねじ部、ニードル部)金属
色(本体)白
工具不要のワンタッチ継手軽くチューブを押し込むだけで取付け完了。プッシュリングを押しながら片手で引き抜くだけで簡単に取外しができます。流量調整範囲が大きく微調整が容易です。配管方向取り出し自在。ストップ機構付
チューブ外径(Φmm)6
使用流体空気
使用圧力範囲(MPa)0.05～0.99
エスコ品番EA140HF-61
材質チャック・スピンドル:SUS301、チャックホルダー・プッシュリング:ポリアセタール、アウターリング:C3604BD(無電解ニッケルメッキ処理)
高さ(mm)3(対辺)
材質(本体)真鍮、樹脂(PBT)
対辺(mm)13
寸法A(mm)8
寸法F(mm)14.5
使用温度(℃)-10～60
寸法D(mm)13
寸法E(mm)9
寸法B(mm)15.7
寸法C(mm)max:38.4、min:33.2
取付ねじ1/8inchPT
寸法I(mm)12.5
寸法J(mm)17.5
寸法G(mm)24.1
材質(パッキン)NBR
1個
￥1,080
税込￥1,188
翌日出荷
CADデータあり
CADデータあり
CADデータあり
CADデータあり
CADデータあり
小形、軽量で省スペース配管を実現。
寸法A(mm)25(max28.5)
寸法B(mm)13.5
寸法C(mm)11.2
寸法D(mm)4.2
寸法E(mm)3.5
寸法F(mm)12
寸法G(mm)19
寸法H(mm)6.5
寸法I(Φmm)3.2
寸法J(mm)M5×0.8
寸法K(mm)8
仕様メーターアウトタイプ
トラスコ品番112-3505
形状ストレート
質量(g)5.6
有効断面積(mm2)自由流れ：0.8制御流れ：0.7
接続口径(Rc)M5×8
最高使用圧力(MPa)0.7
使用流体圧縮空気
保証耐圧力(MPa)1.05
流体温度(℃)5～60(但し、凍結しないこと)
最低使用圧力(MPa)0.1
流量(L/min(ANR))自由流れ：53制御流れ：47
ニードル回転数10
周囲温度(℃)0～60(但し、凍結なきこと)
適合シリンダチューブ内径(Φmm)6～25
1個
￥1,398
税込￥1,538
翌々日出荷
1セット
￥17,980
税込￥19,778
翌々日出荷
仕様制御機構トグル、接続ポートのネジG 1/8、機能5/2、スレッドサイズ1/8インチ、ネジ規格G、メーカーシリーズsuper X手動5/2バルブ、最高使用圧力8バール、動作温度 Min-5℃、動作温度 Max+50℃、モデル番号(P)III B
1個
￥25,980
税込￥28,578
5日以内出荷
仕様タイプ = 流量調整弁インレットポートタイプ = チューブチューブインレットポート = 6mmチューブ出口ポート = 6mmメーカーシリーズ = Pneufit C
1個
￥9,298
税込￥10,228
5日以内出荷
仕様制御機構トグル、接続ポートのネジG 1/8、機能3/2、スレッドサイズ1/8インチ、ネジ規格G、メーカーシリーズsuper X手動3/2バルブ、最高使用圧力8バール、動作温度 Min-5℃、動作温度 Max+50℃、モデル番号(P)III B
1個
￥22,980
税込￥25,278
5日以内出荷
仕様制御機構プランジャー、接続ポートのネジG 1/8、機能3/2、スレッドサイズ1/8インチ、ネジ規格G、メーカーシリーズsuperMechanical 3/2バルブ、最高使用圧力8バール、動作温度 Min-5℃、動作温度 Max+50℃、モデル番号(P)III B
1個
￥18,980
税込￥20,878
5日以内出荷
仕様タイプ = 流量レギュレータインレットポートタイプ = ネジネジインレットポート = 1/4インチメスメーカーシリーズ = QSC
RoHS指令(10物質対応)対応
1個
￥5,198
税込￥5,718
5日以内出荷
仕様タイプ = 流量レギュレータインレットポートタイプ = ネジネジインレットポート = 1/8インチメスメーカーシリーズ = QSC
RoHS指令(10物質対応)対応
1個
￥4,098
税込￥4,508
5日以内出荷
仕様タイプ = 流量調整弁インレットポートタイプ = ネジ， チューブチューブインレットポート = 1/4インチネジインレットポート = 1/4インチオスチューブ出口ポート = 10mmメーカーシリーズ = 55906.
RoHS指令(10物質対応)対応
1袋(10個)
￥49,980
税込￥54,978
5日以内出荷
仕様タイプ = 流量調整弁インレットポートタイプ = ネジ， チューブチューブインレットポート = 1/8インチネジインレットポート = 1/8インチオスチューブ出口ポート = 6mmメーカーシリーズ = 55905
RoHS指令(10物質対応)対応
1袋(10個)
￥36,980
税込￥40,678
5日以内出荷

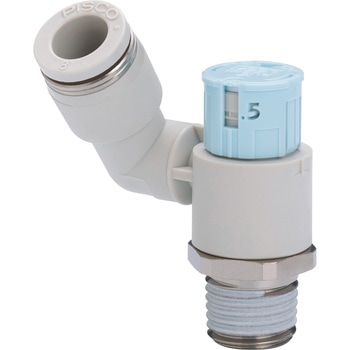

ダイヤル表示による流量確認が可能です。
回転数と流量が比例して増減するリニア特性です。
プッシュロック式ツマミで設定、操作が片手で簡単に行えます。
低流量域をリニアに伸ばした流量特性のため、低流量域の微調整が容易です。
仕様●材質/仕上：樹脂本体/PBT●金属本体/黄銅+無電解ニッケルメッキ●ダイヤフラム/HNBR●シールゴム/NBR●原産国：日本●コード番号：260-3306
アズワン品番67-5597-53
1個
￥2,240
税込￥2,464
13日以内出荷
